PIR เซ็นเซอร์ตรวจจับความเคลื่อนไหว

ต่อไปนี้เป็นคำแนะนำเกี่ยวกับ PIR Motion Presence Sensor ฉันหวังว่าจะช่วยให้คุณเข้าใจ PIR Motion Presence Sensor ได้ดีขึ้น ยินดีต้อนรับลูกค้าใหม่และลูกค้าเก่าเพื่อให้ความร่วมมือกับเราต่อไปเพื่อสร้างอนาคตที่ดีกว่าด้วยกัน!

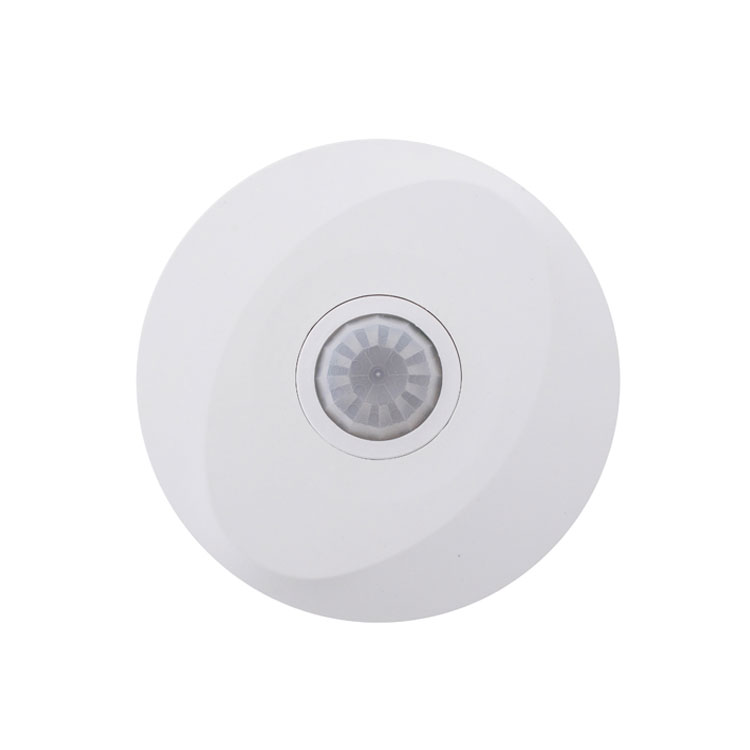

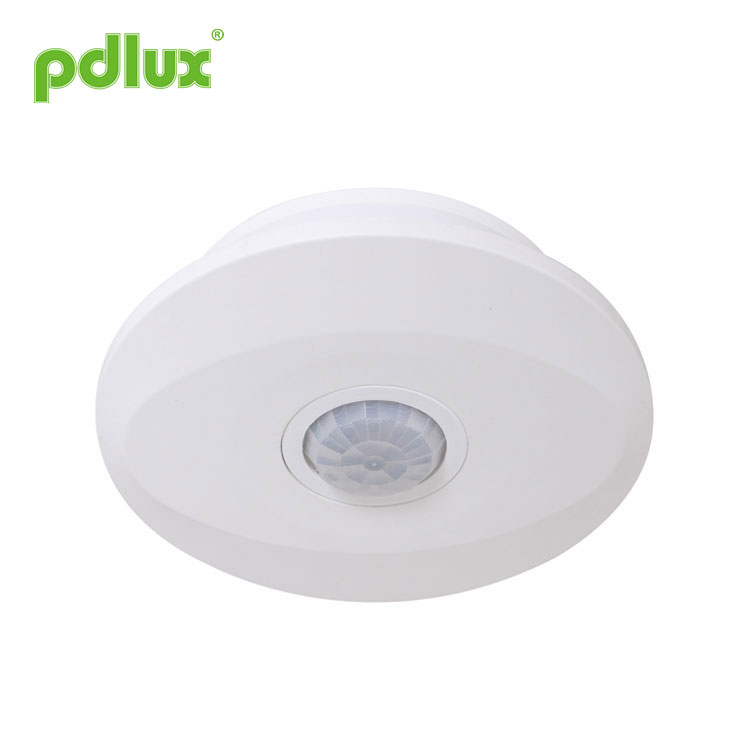

แบบอย่าง:PD-PIR130

ส่งคำถาม

คำสั่งเซ็นเซอร์อินฟราเรด PD-PIR130

สรุป
PIR Motion Presence Sensor เป็นสวิตช์เซ็นเซอร์ PIR ที่ใช้พลังงานอินฟราเรดจากมนุษย์เป็นแหล่งสัญญาณควบคุมและกำหนดว่าแสงจะต้องทำงานหรือไม่ และควบคุมการเปิดและปิดไฟโดยอัตโนมัติ เมื่อเข้าสู่การตรวจจับจะถูกยื่นและทริกเกอร์ เซ็นเซอร์ทำงาน ไฟเปิด; เมื่อเปิดอยู่e ปล่อยการตรวจจับไว้และเวลาการตั้งค่าถึง ไฟจะดับลง สามารถตรวจจับการส่องสว่างของแสงโดยรอบได้โดยอัตโนมัติ และตั้งค่าและปรับค่าตามความต้องการที่แท้จริง เช่นไฟจะเปิดและทำงานเมื่อไฟส่องสว่างโดยรอบอยู่ภายใต้ค่าที่ตั้งไว้ เมื่อเกินค่าที่ตั้งไว้ไฟจะหยุดทำงานไฟจะสว่างขึ้นจนกระทั่งการหน่วงเวลามาถึงเมื่อเซ็นเซอร์ถูกกระตุ้น เมื่อตรวจพบสัญญาณคงที่แล้ว เวลาจะถูกซ้อนทับและเปิดไฟอย่างต่อเนื่อง สามารถติดตั้งได้ทั้งภายในอาคาร ทางเดิน และอาคารสาธารณะ

ข้อมูลจำเพาะ
แหล่งพลังงาน: 220-240VAC
ความถี่ไฟฟ้า: 50Hz
โหลดพิกัด: 800W Max.tungsten
100W Max.ฟลูออเรสเซนต์
การตั้งค่าเวลา: (8 ± 3) S- (7 ± 2) นาที (ปรับได้)
การควบคุมแสง: <10LUX ~ 2000LUX (ปรับได้)

ช่วงการตรวจจับ: สูงสุด 1-4 เมตร (รัศมี) (ปรับได้)
มุมการตรวจจับ: 360°
ความสูงในการติดตั้ง: 2.5m~3.5m
อุณหภูมิในการทำงาน: -10~+40°C
ความเร็วในการตรวจจับ: 0.6~1.5m/s
ความชื้นในการทำงาน: <93% RH

ข้อมูลเซ็นเซอร์

การทำงาน
ช่องการตรวจจับ: ช่องการตรวจจับประกอบด้วยช่องบริการขึ้นและลง ซ้ายและขวา ซึ่งสามารถเลือกได้ตามความต้องการของผู้บริโภค แต่การวางแนวที่เคลื่อนไหวมีความสัมพันธ์ที่ดีกับความไว

สามารถระบุวันและคืน: สามารถปรับการควบคุมแสงได้อย่างอิสระเมื่อทำงาน สามารถทำงานได้ในเวลากลางวันและกลางคืนเมื่อปรับไปที่ตำแหน่ง "ดวงอาทิตย์" (สูงสุด) แต่สามารถทำงานได้เฉพาะในการควบคุมแสงที่น้อยกว่า 10lux เมื่อปรับไปที่ตำแหน่ง "ดวงจันทร์" (นาที) สำหรับรูปแบบการปรับ โปรดดูรูปแบบการทดสอบ

สามารถเพิ่มการหน่วงเวลาได้อย่างต่อเนื่อง: เมื่อได้รับสัญญาณเหนี่ยวนำตัวที่สองหลังจากตัวแรกก็จะคำนวณเวลาอีกครั้งในส่วนที่เหลือของการหน่วงเวลาครั้งแรกพื้นฐาน (ตั้งเวลา)

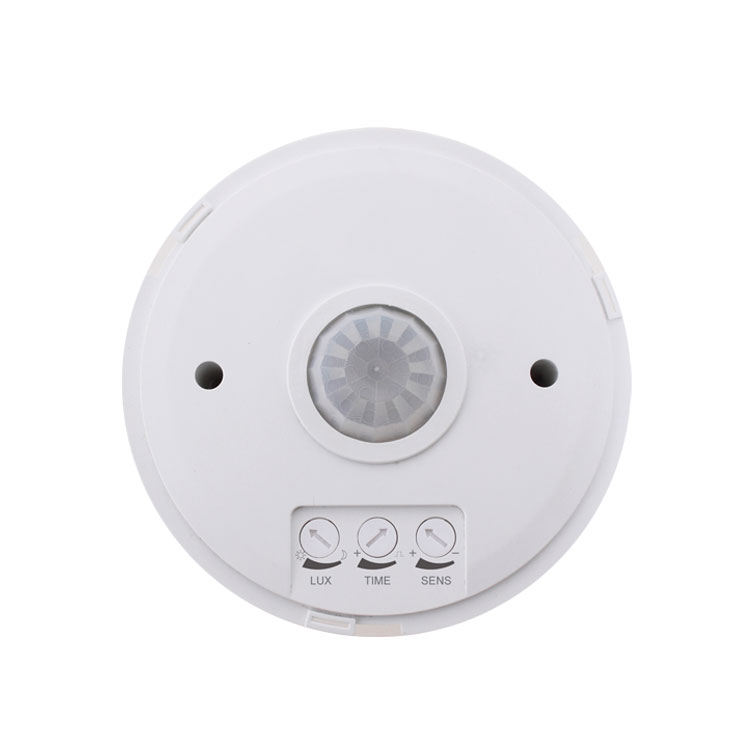

โพเทนชิออมิเตอร์ควบคุมแสง (LUX): หมุนปุ่มตามเข็มนาฬิกาเพื่อเพิ่มค่า ทวนเข็มนาฬิกาเพื่อลดค่า

โพเทนชิออมิเตอร์เวลา (TIME): หมุนลูกบิดตามเข็มนาฬิกาเพื่อเพิ่มค่า เวลาหน่วงเวลาสูงสุดคือ (7 ± 2) นาที ทวนเข็มนาฬิกาเพื่อลดค่า เวลาหน่วงขั้นต่ำคือ (8 ± 3) วินาที

โพเทนชิออมิเตอร์ความไว (SENS): หมุนปุ่มตามเข็มนาฬิกาเพื่อเพิ่มค่า ระยะทางสูงสุดคือ 4 เมตร; ทวนเข็มนาฬิกาเพื่อลดค่า ระยะทางต่ำสุดคือ 1 เมตร

ขั้นตอนการติดตั้ง
• ปิดเครื่อง
• เคาะสกรูขยายพลาสติกเข้าไปในรูที่คุณเจาะและยึดฐานของผลิตภัณฑ์ในตำแหน่งที่เลือกด้วยสกรู (ตามรูปที่ 2)
• เชื่อมต่อสายไฟเข้ากับคอลัมน์สายเชื่อมต่อของเซนเซอร์ตามแผนผังสายเชื่อมต่อ
• ยึดเซ็นเซอร์บนฐานด้วยสกรู (ดังรูปที่ 3)
• ใส่ฝาครอบด้านบนของเซ็นเซอร์ หมุนตามเข็มนาฬิกาแล้วคุณจะได้ยินเสียง "บ้อง" และเปิดเครื่องเพื่อทดสอบ
• การติดตั้งก็โอเค

ทดสอบ
1. หมุนโพเทนชิออมิเตอร์ควบคุมแสงตามเข็มนาฬิกาเป็นค่าสูงสุด, โพเทนชิออมิเตอร์การหน่วงเวลาทวนเข็มนาฬิกาเป็นค่าน้อยที่สุด, โพเทนชิโอมิเตอร์ความไวตามเข็มนาฬิกาเป็นค่าสูงสุด
ขั้นแรก:เริ่มการทดสอบเพดานเซ็นเซอร์ภายใต้สภาพแวดล้อมที่มากกว่า 1,000 LUX (เวลากลางวัน) คนเดินในแนวนอนในพื้นที่ 4 เมตร จากนั้นเซ็นเซอร์จะเริ่มทำงานเมื่อตรวจพบสัญญาณแล้ว จากนั้นผู้คนหยุดเคลื่อนไหว โหลดจะหยุดทำงานใน 8 ± 3S
ขั้นตอนที่สอง:ทำซ้ำขั้นตอนแรกภายใต้สภาพแวดล้อมที่น้อยกว่า 10 LUX (กลางคืน) เซ็นเซอร์เริ่มตรวจจับ

2. หมุนโพเทนชิออมิเตอร์ควบคุมแสงทวนเข็มนาฬิกาไปที่ค่าต่ำสุด (โหมดกลางคืน), โพเทนชิออมิเตอร์การหน่วงเวลาตามเข็มนาฬิกาเป็นค่าสูงสุด, โพเทนชิออมิเตอร์ความไวทวนเข็มนาฬิกาเป็นค่าน้อยที่สุด
ขั้นแรก:เริ่มการทดสอบเพดานเซ็นเซอร์ภายใต้สภาพแวดล้อมที่มากกว่า 1,000 LUX (เวลากลางวัน) คนเดินในแนวนอนในระยะ 1 เมตร แล้วเซ็นเซอร์จะไม่ตรวจจับ จากนั้นคนหยุดเคลื่อนไหว โหลดจะหยุดทำงานใน 8 ± 3S
ขั้นตอนที่สอง:เริ่มการทดสอบเพดานเซ็นเซอร์ภายใต้สภาพแวดล้อมน้อยกว่า 10 LUX (กลางคืน) คนเดินในแนวนอนในพื้นที่ 1 เมตร จากนั้นเซ็นเซอร์จะเริ่มทำงานเมื่อตรวจพบสัญญาณแล้ว จากนั้นคนหยุดเคลื่อนไหว โหลดจะหยุดทำงานใน 7 ± 2 นาที

สังเกต:เมื่อใช้ผลิตภัณฑ์นี้โปรดปรับความไว (ช่วงการตรวจจับ) ให้เป็นค่าที่เหมาะสมแต่สูงสุดเพื่อหลีกเลี่ยงปฏิกิริยาที่ผิดปกติที่เกิดจากการตรวจจับการเคลื่อนไหวที่ไม่ถูกต้องอย่างง่ายดายโดยใบไม้และม่านที่พัดสัตว์เล็ก ๆ หรือการรบกวนของสายส่งไฟฟ้า & อุปกรณ์ไฟฟ้าทั้งหมดที่กล่าวมาข้างต้นจะนำไปสู่ปฏิกิริยาผิดพลาด
เมื่อผลิตภัณฑ์ไม่ทำงานตามปกติ โปรดลองลดความไวให้เหมาะสม จากนั้นทดสอบ

ใส่ใจกับการติดตั้ง

หมายเหตุ
ช่างไฟฟ้าหรือผู้มีประสบการณ์ก็สามารถติดตั้งได้
วัตถุที่ไม่สงบไม่สามารถถือเป็นพื้นฐานการติดตั้งได้
ด้านหน้าหน้าต่างการตรวจจับ ไม่ควรมีสิ่งกีดขวางหรือวัตถุไม่สงบที่ส่งผลต่อการตรวจจับ
หลีกเลี่ยงการติดตั้งใกล้กับบริเวณที่มีการเปลี่ยนแปลงอุณหภูมิของอากาศ เช่น เครื่องปรับอากาศ เครื่องทำความร้อนส่วนกลาง ฯลฯ
กรุณาอย่าเปิดเคสเพื่อความปลอดภัยของคุณ หากคุณพบปัญหาหลังการติดตั้ง

ข้อสังเกต
1. ให้หน้าเซ็นเซอร์อยู่ในบริเวณที่มนุษย์มักเคลื่อนไหว
2. ให้หน้าเซ็นเซอร์อยู่ในตำแหน่งของแสงโดยรอบเพื่อให้ได้การตั้งค่าความสว่างที่แม่นยำยิ่งขึ้น
3. หากตรวจพบสัญญาณอีกครั้งภายในการหน่วงเวลา การหน่วงเวลาจะโอเวอร์โกหก
4. ลูกบิด LUX: ความสว่างของสภาพการทำงาน เมื่อสวิตช์ลูกบิด☼หมายความว่าสามารถตรวจจับได้ทั้งวันเมื่อสวิตช์ลูกบิดจะทำงานเฉพาะภายใต้ความสว่าง <10 LUX เท่านั้น
5. ปุ่มหมุน TIME：เป็นช่วงเวลาที่ไฟเปิดช้าๆ จนไม่มีสัญญาณใดๆ จนกระทั่งเลิกงาน

ปัญหาบางอย่างและวิธีแก้ไข
โหลดไม่ทำงาน:
a: ตรวจสอบกำลังและโหลด
b: ถ้าโหลดดี
c: โปรดตรวจสอบว่าไฟทำงานสอดคล้องกับแสงโดยรอบหรือไม่

ความไวแสงไม่ดี:
ตอบ: โปรดตรวจสอบว่าด้านหน้าหน้าต่างการตรวจจับมีอุปสรรคในการรับสัญญาณหรือไม่
b: โปรดตรวจสอบว่าอุณหภูมิโดยรอบสูงเกินไปหรือไม่
c: โปรดตรวจสอบว่าแหล่งสัญญาณอยู่ในช่องการตรวจจับหรือไม่
d: หากการวางแนวการเคลื่อนที่ถูกต้อง

เซ็นเซอร์ไม่สามารถปิดโหลดโดยอัตโนมัติ:
ตอบ: หากมีสัญญาณต่อเนื่องในช่องตรวจจับ
b: หากตั้งค่าการหน่วงเวลาให้นานที่สุด
c: ถ้ากำลังสอดคล้องกับคำสั่ง
d: หากอุณหภูมิอากาศเปลี่ยนแปลงใกล้กับเซ็นเซอร์ เช่น เครื่องปรับอากาศหรือเครื่องทำความร้อนส่วนกลาง เป็นต้น

● โปรดยืนยันด้วยการติดตั้งแบบมืออาชีพ
● เพื่อความปลอดภัย โปรดตัดไฟก่อนดำเนินการติดตั้งและถอดออก
● ความสูญเสียใดๆ ที่เกิดจากการทำงานที่ไม่เหมาะสม ผู้ผลิตจะไม่รับผิดชอบใดๆ

เรามุ่งมั่นที่จะส่งเสริมคุณภาพและความน่าเชื่อถือของผลิตภัณฑ์ อย่างไรก็ตาม ส่วนประกอบอิเล็กทรอนิกส์ทั้งหมดมีความน่าจะเป็นบางประการที่จะไม่มีประสิทธิภาพ ซึ่งจะทำให้เกิดปัญหาบางประการ เมื่อออกแบบ เราได้ให้ความสำคัญกับการออกแบบที่ซ้ำซ้อนและใช้โควต้าด้านความปลอดภัยเพื่อหลีกเลี่ยงปัญหาใดๆ
คำแนะนำนี้โดยไม่ได้รับอนุญาตจากเรา ไม่ควรคัดลอกเพื่อวัตถุประสงค์อื่นใด
