เซ็นเซอร์อินฟราเรด Zero Crossing Technology

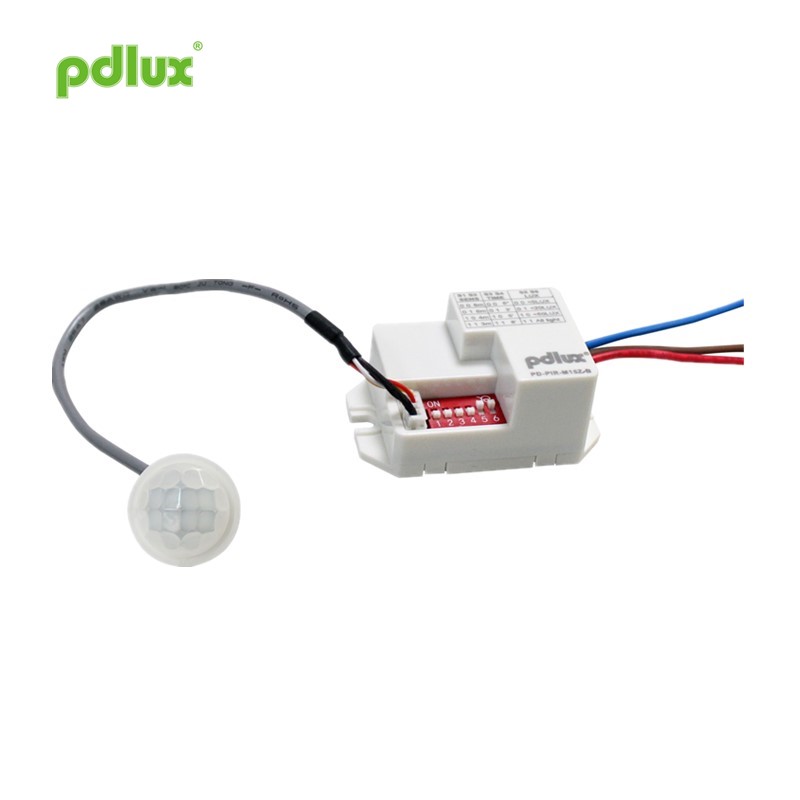

PDLUX PD-PIR-M15Z-B
เซ็นเซอร์อินฟราเรด Zero Crossing Technology สามารถใช้กับผลิตภัณฑ์ใดก็ได้ หรือสามารถติดตั้งและใช้งานแยกกันได้ มีสองวิธีในการติดตั้ง: ผนังและเพดาน เช่น เพิ่มเซ็นเซอร์ จากแสงปกติหนึ่งไปเป็นหลอดไฟเซ็นเซอร์อัตโนมัติ
ส่งคำถาม
PD-PIR-M15Z-B คำแนะนำเกี่ยวกับเซ็นเซอร์อินฟราเรด
สรุป
Zero Crossing Technology Infrared Sensor เป็นเทคโนโลยีดิจิตอลของเซ็นเซอร์อินฟราเรดรุ่นล่าสุด ใช้เซ็นเซอร์อินฟราเรด SMD ป้องกันการรบกวน เลนส์ Finier ยังติดตั้งตัวบ่งชี้สถานะการตรวจจับและเซ็นเซอร์ไวแสงอีกด้วย เซ็นเซอร์อินฟราเรด Zero Crossing Technology ใช้เทคโนโลยีสวิตช์จุดศูนย์คลื่นไซน์การคำนวณที่แม่นยำ ซึ่งมีความสามารถกระแสแรงกระตุ้นที่แข็งแกร่งและไม่มีใครเทียบได้กับผลิตภัณฑ์ทั่วไป สามารถติดได้กับโหลดต่างๆ โปรดดูคำแนะนำต่อไปนี้สำหรับรายละเอียด
ฟังก์ชัน
A:ช่วงการตรวจจับ
8m〠6mã€
4m〠3m
|
B: ตั้งเวลา
6s〠3minã€
5นาที€ 8นาที
|
C: การควบคุมแสง
<5LUX〠<20LUXã€
<50LUXÀ ไฟทั้งหมด
|
ข้อมูลจำเพาะของเซนเซอร์อินฟราเรด Zero Crossing Technology
แหล่งพลังงาน: 220-240VAC 50Hz/60Hz
100-130VAC 50Hz/60Hz
โหลดทั้งหมด: สูงสุด 1200W (220-240VAC )
สูงสุด 600W.(100-130VAC)
กระแสไฟกระชาก: 50A/500μS
มุมตรวจจับ: 100 °
อุณหภูมิในการทำงาน: -20 ~ +40°C
ความชื้นในการทำงาน: ≤93% RH
ข้อมูลเซ็นเซอร์
ใบสมัคร
เซ็นเซอร์อินฟราเรด Zero Crossing Technology สามารถใช้กับผลิตภัณฑ์ใดก็ได้ หรือสามารถติดตั้งและใช้งานแยกกันได้ มีสองวิธีในการติดตั้ง: ผนังและเพดาน
เช่น เพิ่มเซ็นเซอร์ จากแสงปกติหนึ่งไปเป็นหลอดไฟเซ็นเซอร์อัตโนมัติ
ไดอะแกรมสายเชื่อมต่อ 1. เชื่อมต่อสีน้ำตาลและสีน้ำเงินด้วยพลังงาน 2. เชื่อมต่อสีแดงและสีน้ำเงินพร้อมโหลด |
|
ความสนใจ
â— ผู้ติดตั้งควรมีประสบการณ์ช่างไฟฟ้าหรือที่เกี่ยวข้อง
â— ห้ามติดตั้งเครื่องนี้ในสถานที่ที่แสงแดดส่องถึงโดยตรง ซึ่งกระแสและอุณหภูมิเปลี่ยนแปลงอย่างมาก เช่น เครื่องปรับอากาศและเครื่องทำความร้อน
â— อย่าเลือกวัตถุที่โยกเป็นฐานการติดตั้ง
â— ที่ด้านหน้าของช่วงการตรวจจับ ไม่ควรมีสิ่งกีดขวางหรือวัตถุเคลื่อนที่ที่ส่งผลต่อการตรวจจับ
â— ยิ่งอุณหภูมิแวดล้อมสูง ความไวของเซนเซอร์ก็จะยิ่งต่ำลง! ระยะการตรวจจับที่ระบุในคู่มือคือระยะทางเมื่ออุณหภูมิแวดล้อมอยู่ที่ 22-24°C
ที่โรงงานตั้งค่าความไวไว้ที่ 6 เมตร
ข้อสังเกต
1. หันส่วนเลนส์ของเซ็นเซอร์ไปยังตำแหน่งที่ร่างกายมนุษย์มักจะเคลื่อนที่
2. ส่วนเลนส์อยู่ในตำแหน่งที่แสงธรรมชาติส่องถึง เพื่อให้เซ็นเซอร์ไวแสงภายในเลนส์สามารถรับรู้ความสว่างของสิ่งแวดล้อมได้ดียิ่งขึ้น
หมายเหตุ: ความสูงของร่างกายมนุษย์แตกต่างกัน ความเร็วในการเคลื่อนที่แตกต่างกัน ความไวก็ต่างกัน ความเร็วในการเคลื่อนที่คือ 1.0 ถึง 1.5m / วินาที หากขนาดและความเร็วในการเคลื่อนที่ของบุคคลเปลี่ยนไป ระยะการตรวจจับก็เช่นกัน
ความสนใจ:
เมื่อเริ่มใช้ผลิตภัณฑ์เซ็นเซอร์เป็นครั้งแรก คุณต้องใส่ใจกับรายการต่อไปนี้:
1. พลังงานแรกต้องรอ 30 วินาที ให้อยู่ห่างจากสถานที่ที่เซ็นเซอร์สามารถตรวจจับได้ หลังจากที่ปิดไฟโดยอัตโนมัติแล้ว ร่างกายมนุษย์จะเข้าสู่ช่วงการตรวจจับของเซ็นเซอร์และเคลื่อนที่ไปในทิศทางปกติของการเคลื่อนไหว เซ็นเซอร์สามารถตรวจจับและควบคุมโหลดเพื่อเริ่มทำงาน
2.สำหรับวิธีการปรับ LUX เวลาหน่วงและความไว โปรดดูเนื้อหาในไดอะแกรมของ A, B และ C สำหรับการใช้งาน
เมื่อใช้ผลิตภัณฑ์นี้ โปรดปรับความไวให้อยู่ในตำแหน่งที่เหมาะสมที่คุณต้องการ อย่าปรับความไวให้สูงสุดเพื่อไม่ให้ผลิตภัณฑ์ทำงานได้ตามปกติเนื่องจากการกระทำที่ผิด การเคลื่อนไหวที่เกิดจากสัตว์ขนาดเล็กและการรบกวนจากโครงข่ายไฟฟ้าอาจทำให้ผลิตภัณฑ์ทำงานผิดปกติ
เมื่อผลิตภัณฑ์ไม่สามารถทำงานได้ตามปกติ โปรดลองลดความไวให้เหมาะสม แล้วทดสอบ
คู่มือนี้เป็นเนื้อหาของการเขียนโปรแกรมผลิตภัณฑ์ เราจะไม่แจ้งให้คุณทราบแยกต่างหาก ห้ามมิให้คัดลอกเนื้อหาของคู่มือการใช้งานเพื่อวัตถุประสงค์อื่นใดโดยไม่ได้รับอนุญาตจากบริษัทโดยเด็ดขาด
