PDLUX PD-V12360A/B K-band เซ็นเซอร์ตรวจจับความเคลื่อนไหวที่มีความไวสูงสำหรับสวิตช์อัจฉริยะและความปลอดภัย
PDLUX PD-V12360A/B K-band เซ็นเซอร์ตรวจจับความเคลื่อนไหวที่มีความไวสูงสำหรับ Smart Switch & Security เป็นเซ็นเซอร์ความไวสูงที่ได้รับการจดสิทธิบัตรซึ่งพัฒนาโดยทีมงานด้านเทคนิคของ PDLUX สำหรับการตรวจจับ K-BAND 360 องศา ซึ่งรวมถึง V12360A และ V12360B ความแตกต่างของประสิทธิภาพระหว่าง A และ B อยู่ในรัศมีการตรวจจับที่แตกต่างกัน
แบบอย่าง:PD-V12360A/B
ส่งคำถาม
PD-V12360A/B 24.125GHz เซ็นเซอร์ตรวจจับการเคลื่อนไหวไมโครเวฟ
แอปพลิเคชัน
.สวิตช์อัจฉริยะ
.สวิตช์แขวนผนัง
.ตรวจจับผู้บุกรุก

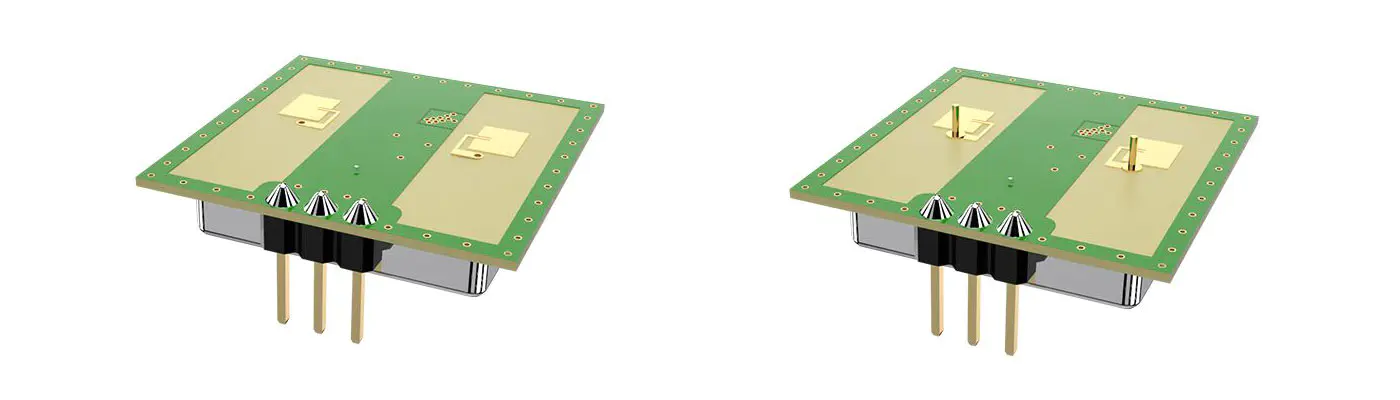

เซ็นเซอร์ PD-V12360 Series เป็นเซ็นเซอร์ความไวสูงที่ได้รับการจดสิทธิบัตรที่พัฒนาโดย ทีมงานด้านเทคนิคของ PDLUX สำหรับการตรวจจับ K-band 360 องศา PDLUX PD-V12360A/B K-band เซ็นเซอร์ความเคลื่อนไหวที่มีความไวสูงสำหรับสวิตช์อัจฉริยะและความปลอดภัยรวมถึง V12360A และ V12360B ความแตกต่างของประสิทธิภาพระหว่าง A และ B อยู่ในการตรวจจับที่แตกต่างกัน รัศมี. เมื่อติดตั้งที่ความสูงต่ำมุมตรวจจับของ V12360A จะมีขนาดใหญ่กว่านั้น ของ V12360B มุมการตรวจจับ 360 องศาของ V12360A คือ 120 องศา (โปรดดู ถึงรูปด้านล่าง) ซึ่งสามารถใช้สำหรับการติดตั้งผลิตภัณฑ์ที่มีความสูงน้อยกว่า 5 เมตร มุมการตรวจจับ 360 องศาของ V12360B คือ 80 องศาซึ่งสามารถใช้ได้ สำหรับการติดตั้งผลิตภัณฑ์ที่มีความสูงน้อยกว่า 10 เมตร (โปรดดูสิ่งต่อไปนี้ ภาพ). การขยายความไวในการตรวจจับขึ้นอยู่กับอัตราส่วนสัญญาณต่อสัญญาณรบกวนของ วงจรขยายที่ออกแบบโดยผู้ใช้และอัลกอริทึมโปรแกรมของ MCU เนื่องจากช่วงแอปพลิเคชันที่กว้างและยืดหยุ่นของเซ็นเซอร์อะนาล็อกประเภทนี้ มันยังคง ใช้กันอย่างแพร่หลาย

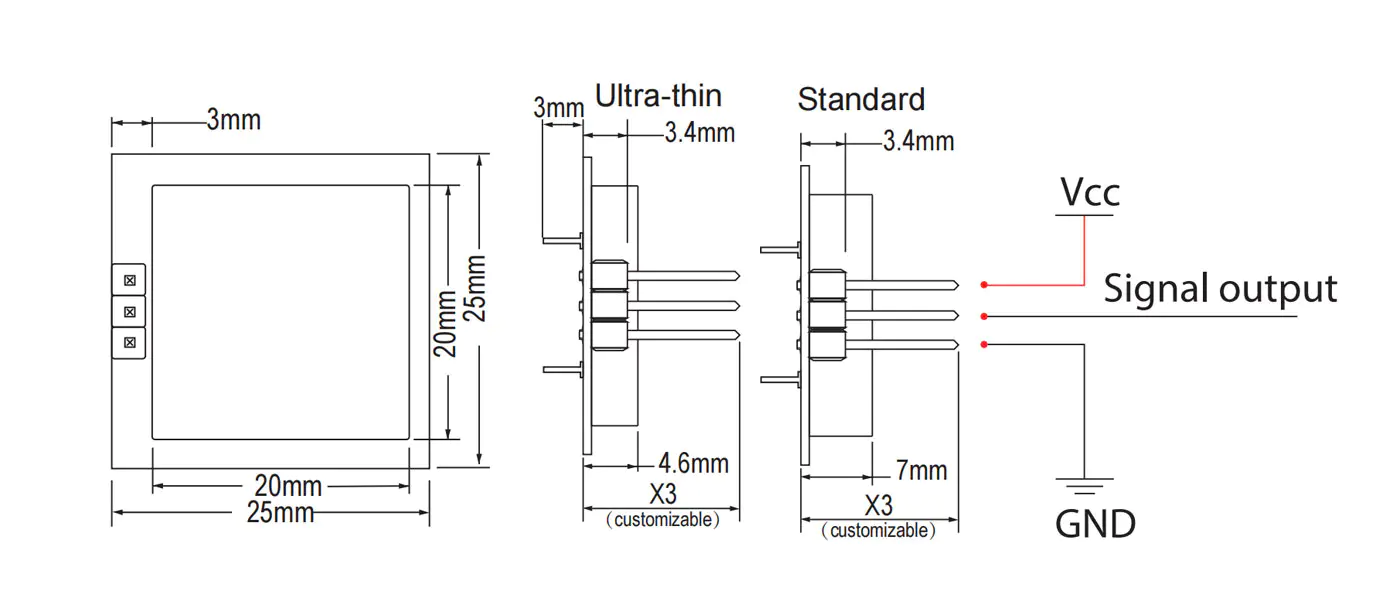

ขนาดผลิตภัณฑ์

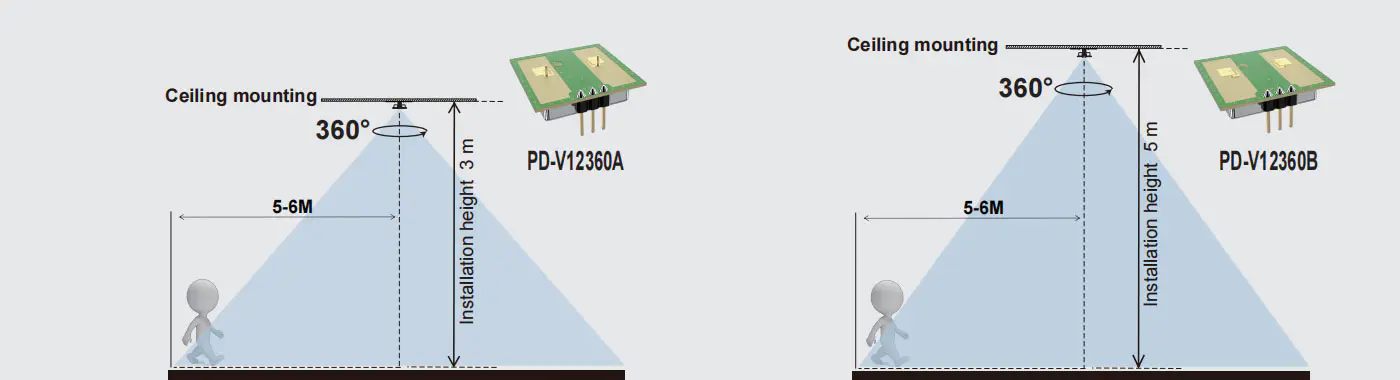

ช่วงการตรวจจับ
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ | หมายเหตุ | นาที | คนพิมพ์ | สูงสุด | หน่วย |
| แรงดันไฟฟ้า | VCC | 3.0 | 5.0 | 5.25 | V |
| การบริโภคในปัจจุบัน | ICC | 20 | 35 | 38 | MA |
| โหมดการทำงาน | ขับเคลื่อนโดย PWM สามารถควบคุมกระแสการทำงานได้ที่ 3-15mA | ||||
| ความกว้างของชีพจร | tpulse | 10 | μs | ||
| อุณหภูมิการทำงาน | สูงสุด | -30 ~+85 | ℃ | ||
| อุณหภูมิการจัดเก็บ | TSTG | -10 | +60 | ℃ | |
| เวลาที่มั่นคง |
|
<5 | μSec | ||
| เสียงรบกวน |
|
3.5 | 4.0 | 4.5 | MVRMS |
| การตั้งค่าความถี่ | f | 24.000 | 24.125 | 24.250 | GHZ |
| พลังงานรังสี (authp) | มุ่ย | <2.0 | <2.5 | <3.0 | MW |
| ความชื้นโดยรอบ | 45%~ 65% | RH | |||
คำเตือน: ช่วงการตรวจจับที่แท้จริงเกี่ยวข้องกับการขยายสัญญาณของวงจร, เค้าโครงโดยรวมของ PCBA และเกณฑ์ของ MCU
หมายเหตุ 1: การปล่อยรังสีที่ได้รับการออกแบบมาเพื่อปฏิบัติตามกฎ FCC และ CE
หมายเหตุ 2: ความแรงของสัญญาณที่ได้รับ (RSS) ถูกวัดที่การสูญเสียเส้นทางทั้งหมด 1 วิธีที่ 70dB
หมายเหตุ 3: แรงดันไฟฟ้ารบกวนถูกวัดจาก 10Hz ถึง 100Hz ที่พอร์ตเอาต์พุตภายในห้อง anechoic note4: การทำงานของชีพจร
การเตือนความจำพิเศษ
เนื่องจากความหนารวมของแผงวงจรอยู่ที่ 0.52 มม. การใช้แรงด้านข้างมากเกินไปกับหมุดอาจทำให้ฟอยล์ทองแดงแตก การก่อให้เกิด เซ็นเซอร์ทำงานผิดปกติ
