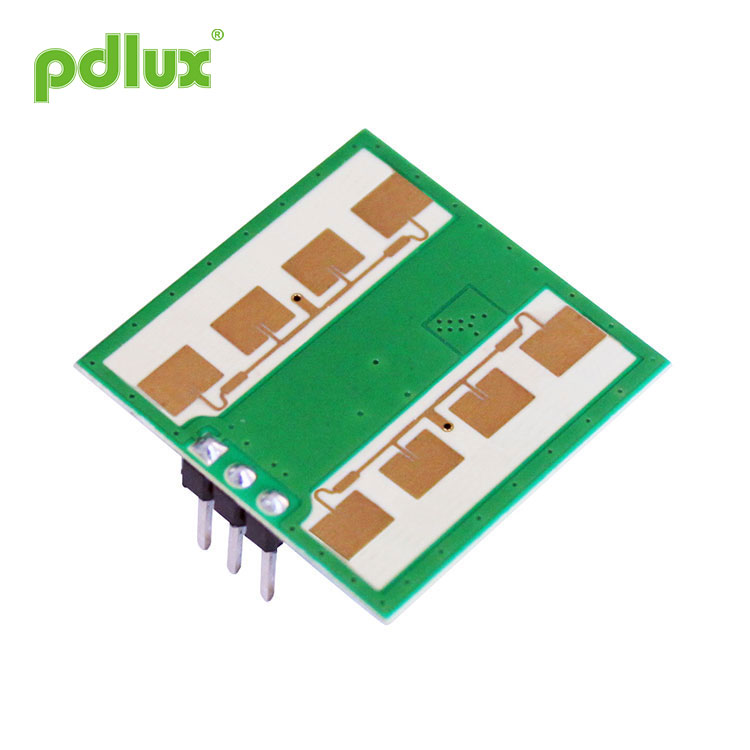

PDLUX PD-V12 24GHz Millimeter Wave Radar Sensor Module
PDLUX PD-V12 24GHz Millimeter Wave Radar Sensor Module เป็นโมดูล K-Band Bi-Static Doppler transceiver ถ้าในตัว Resonator Oscillator (CRO) โมดูลนี้ PD-V12 ใช้เสาอากาศแบบแบน เหมาะสำหรับติดตั้งบนผนัง สามารถปรับปรุงความสามารถในการรับสัญญาณด้านหน้าและลดพื้นที่ตาบอดด้านข้าง ประสิทธิภาพดีกว่าเซ็นเซอร์ในท้องตลาด
แบบอย่าง:PD-V12
ส่งคำถาม
PDLUX PD-V12 24GHz Millimeter Wave Radar Sensor Module
|
การประยุกต์ใช้ PDLUX PD-V12 24GHz Millimeter Wave Radar Sensor Module •สวิตช์อัจฉริยะ •สวิตช์แขวนผนัง •ตรวจจับผู้บุกรุก
รูปแบบลำแสงเสาอากาศ
|
PDLUX PD-V12 24GHz Millimeter Wave Radar Sensor Module เป็นโมดูล K-Band Bi-Static Doppler transceiver ถ้าในตัว Resonator Oscillator (CRO) โมดูลนี้ PD-V12 ใช้เสาอากาศแบบแบน เหมาะสำหรับติดตั้งบนผนัง สามารถปรับปรุงความสามารถในการรับสัญญาณด้านหน้าและลดพื้นที่ตาบอดด้านข้าง ประสิทธิภาพดีกว่าเซ็นเซอร์ในท้องตลาด โมดูลนี้เหมาะอย่างยิ่งสำหรับเซ็นเซอร์การครอบครองในสวิตช์ไฟอัตโนมัติ นอกจากนี้ยังสามารถใช้สำหรับเครื่องตรวจจับผู้บุกรุกแบบติดเพดาน
ตามมาตรฐาน EN 300440-V2.1.1À EN 62479：2010,
ตาม FCC Part 15.249
ขนาดของ PDLUX PD-V12 24GHz Millimeter Wave Radar Sensor Module
|
| พารามิเตอร์ | หมายเหตุ | นาที | พิมพ์ | แม็กซ์ | หน่วย |
| การจ่ายแรงดัน | Vcc | 3 | 5 | 5.25 | V |
| การบริโภคในปัจจุบัน | ไอซีซี | 20 | 35 | 38 | mA |
| โหมดการทำงาน | ขับเคลื่อนโดย PWM สามารถควบคุมกระแสไฟในการทำงานที่ 3-15mA | ||||
| ความกว้างของพัลส์ | Tpulse | 10 | μs | ||
| อุณหภูมิในการทำงาน | ท็อป | -30~+85 +100 (แม็กซ์.) | 8C | ||
| อุณหภูมิในการจัดเก็บ | Tstg | -10 |
|
60 | °C |
| เวลาคงที่ |
|
<5 | μวินาที | ||
| การตั้งค่าความถี่ | f | 24 | 24.125 | 24.25 | GHz |
| พลังงานรังสี (EIRP) | หน้ามุ่ย | <2.0 | <2.5 | <3.0 | มิลลิวัตต์ |
| เก็บความชื้นแวดล้อม | 45%~65% | RH | |||
คำเตือนของ PDLUX PD-V12 24GHz Millimeter Wave Radar Sensor Module: ช่วงการตรวจจับจริงเกี่ยวข้องกับการขยายสัญญาณของวงจร รูปแบบโดยรวมของ PCBA
และธรณีประตูของ MCU
หมายเหตุ 1: การปล่อยรังสีได้รับการออกแบบเพื่อให้เป็นไปตามกฎของ FCC และ CE
Note2: ความแรงของสัญญาณที่ได้รับ (RSS) วัดที่การสูญเสียเส้นทางทั้งหมด 1 ทางที่ 70dB
หมายเหตุ 3: แรงดันไฟฟ้าเสียงวัดจาก 10Hz ถึง 100Hz ที่พอร์ตเอาต์พุต ภายในห้อง Anechoic
Note4: การทำงานของพัลส์
