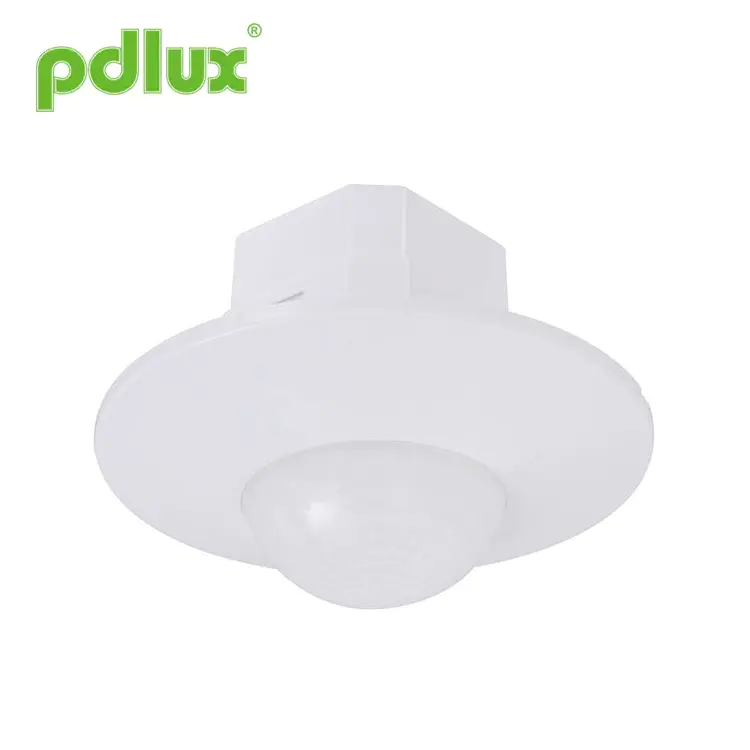

PD-PIR200A เซนเซอร์จับความเคลื่อนไหวอินฟราเรดเพดาน 360°

ผลิตภัณฑ์นี้เป็นสวิตช์ประหยัดพลังงานใหม่ ใช้เครื่องตรวจจับความไวที่ดี วงจรรวม และ SMT รวบรวมระบบอัตโนมัติ สะดวก ปลอดภัย ประหยัดพลังงาน และฟังก์ชันที่ใช้งานได้จริง เครื่องตรวจจับภายในตัวหนึ่งประกอบด้วยช่องการตรวจจับที่มีช่วงกว้าง โดยจะใช้พลังงานอินฟราเรดจากมนุษย์เป็นแหล่งสัญญาณควบคุม และสามารถเริ่มโหลดได้ในครั้งเดียวเมื่อเข้าสู่ช่องการตรวจจับ สามารถระบุวันและคืนได้โดยอัตโนมัติ ง่ายต่อการติดตั้งและใช้กันอย่างแพร่หลายโดยมีฟังก์ชั่นการแสดงกำลังและการตรวจจับ

ส่งคำถาม

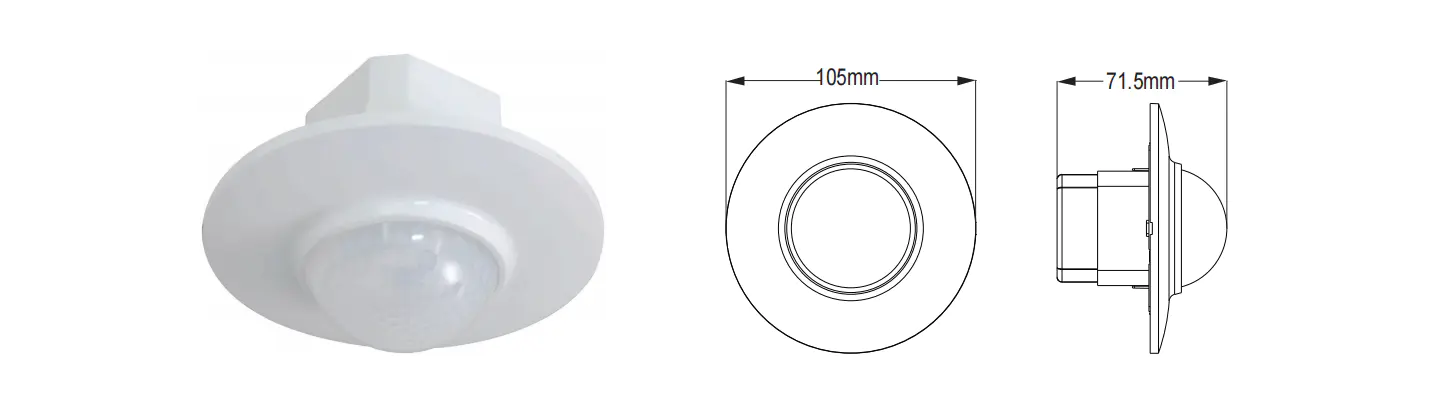

PD-PIR200A 360° Ceiling Infrared Motion Sensor

สรุป

ผลิตภัณฑ์นี้เป็นสวิตช์ประหยัดพลังงานใหม่ ใช้เครื่องตรวจจับความไวที่ดี วงจรรวม และ SMT รวบรวมระบบอัตโนมัติ สะดวก ปลอดภัย ประหยัดพลังงาน และฟังก์ชันที่ใช้งานได้จริง เครื่องตรวจจับภายในตัวหนึ่งประกอบด้วยช่องการตรวจจับที่มีช่วงกว้าง โดยจะใช้พลังงานอินฟราเรดจากมนุษย์เป็นแหล่งสัญญาณควบคุม และสามารถเริ่มโหลดได้ในครั้งเดียวเมื่อเข้าสู่ช่องการตรวจจับ สามารถระบุวันและคืนได้โดยอัตโนมัติ ง่ายต่อการติดตั้งและใช้กันอย่างแพร่หลายโดยมีฟังก์ชั่นการแสดงกำลังและการตรวจจับ

ข้อมูลจำเพาะ

แหล่งพลังงาน	220-240VAC/100-130VAC	ความถี่ไฟฟ้า	50/60เฮิร์ต
โหลดตัวต้านทาน	สูงสุด 1200W สูงสุด 230V/600W 110V	การตั้งเวลา:	นาที: 8 ± 3 วินาทีสูงสุด: 7 ± 2 นาที (ปรับได้)
มุมการตรวจจับ	360°	ช่วงการตรวจจับ (22°C)	สูงสุด 8 ม. (เส้นผ่านศูนย์กลาง) (ปรับได้)
การควบคุมแสง	<3LUX-เดย์ไลท์ (ปรับได้)	อุณหภูมิในการทำงาน	-10°ซ~+40°ซ
การใช้พลังงาน	0.45W (คงที่ 0.1W)	ความสูงในการติดตั้ง	2.5~3.5ม
การตรวจจับความเร็วการเคลื่อนไหว	0.6-1.5 ม./วินาที	ความชื้นในการทำงาน	<93% ความชื้นสัมพัทธ์

หมายเหตุ: เมื่อใช้โหลดที่แตกต่างกันขนานกัน จำเป็นต้องเข้าใจคุณสมบัติของโหลดอย่างถ่องแท้ โหลดและโหลดที่มีกระแสพุ่งเข้าขนาดใหญ่เป็นพิเศษจะทำให้รีเลย์เสียหายก่อนเวลาอันควร ภายในตัวเหนี่ยวนำ หากมีความไม่แน่นอนอย่างมากเกี่ยวกับโหลดที่ใช้อยู่ ให้อัปเกรด เวอร์ชันที่ออกแบบเป็นพิเศษให้ทนทานต่อกระแสไหลเข้าสามารถปรับแต่งได้

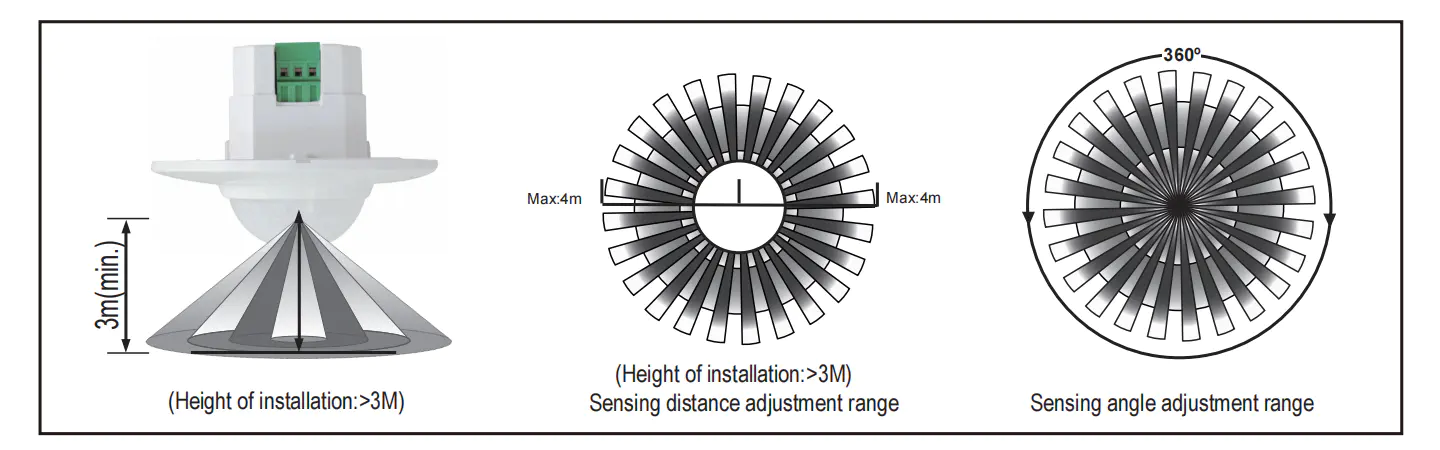

ข้อมูลเซ็นเซอร์
Sensor information

การทำงาน

·ระบุวันและคืนโดยอัตโนมัติ สามารถปรับการควบคุมแสงตามความต้องการของคุณ: เมื่อหันไปทางดวงอาทิตย์ (สูงสุด) จะทำงานในเวลากลางวันและกลางคืน เมื่อหมุนไปที่ MOON (นาที) จะทำงานภายใต้สถานการณ์ที่น้อยกว่า 3 LUX เท่านั้น สำหรับการปรับโปรดอ้างอิงถึงวิธีการทดสอบ
·ระยะการตรวจจับสามารถกำหนดได้ตามตำแหน่งการติดตั้งและฟิลด์การตรวจจับ
· การแสดงการตรวจจับ: LED จะกะพริบสองครั้งต่อวินาทีเมื่อรับสัญญาณ
·การตั้งค่าเวลาจะถูกเพิ่มอย่างต่อเนื่อง:เมื่อได้รับสัญญาณการเหนี่ยวนำที่สองหลังจากตัวเหนี่ยวนำตัวแรก มันก็จะเป็นเช่นนั้น คำนวณเวลาอีกครั้งในการตั้งค่าพื้นฐานครั้งแรกที่เหลือ (ตั้งเวลา)
· การปรับการตั้งค่าเวลา: สามารถตั้งค่าได้ตามความต้องการของคุณ ขั้นต่ำคือ 8 ± 3 วินาที สูงสุดคือ 7 ± 2 นาที

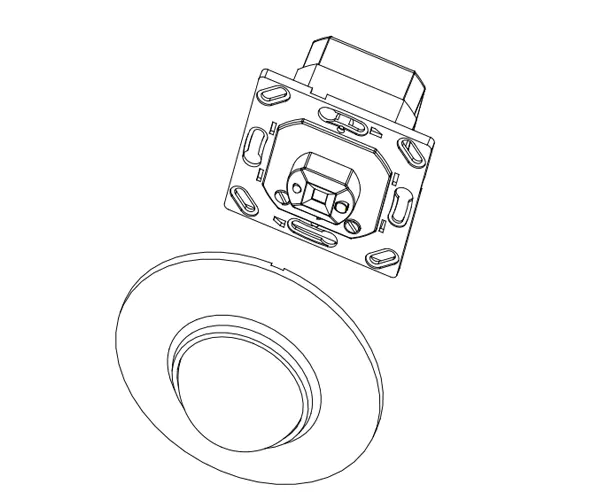

การติดตั้ง

(1) ปิดเครื่องก่อนการติดตั้ง
(2) เปิดเซ็นเซอร์ตามรูปต่อไปนี้ ถอดแผงเซ็นเซอร์ออก
(3) เชื่อมต่อสายไฟและสายโหลดเข้ากับขั้วต่อของเซ็นเซอร์ตามรูปการเชื่อมต่อ
(4) ตามการตั้งค่าปุ่มหมุน LUX, TIME, SENS;
(5) ตามรูปต่อไปนี้ ให้ติดตั้งเซ็นเซอร์ในกล่องรวมสัญญาณ ปุ่มบนแผง จากนั้นคุณสามารถเปิดเครื่องเพื่อทดสอบได้

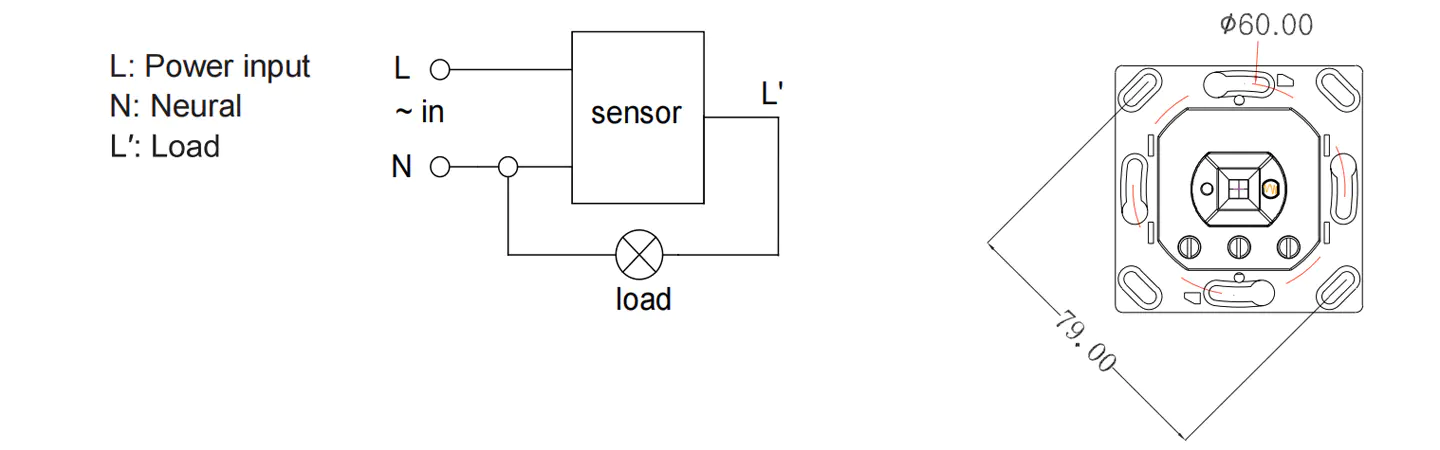

แผนภาพลวดเชื่อมต่อ
Connection-wire diagram

การทดสอบแบบร่างการเชื่อมต่อ (ดูรูปด้านขวา)

·ปุ่ม Turm LUX ทวนเข็มนาฬิกาไปจนสุด (SUN)
. ปรับปุ่มหมุนตามเข็มนาฬิกาให้เหลือน้อยที่สุด
· ในขณะที่คุณเปิดสวิตช์ไฟ โหลดจะไม่ทำงาน หลังจากผ่านไป 5-10 วินาที โหลดจะทำงานและ LED จะกะพริบสองครั้งทุกๆ วินาที ภายใต้สภาวะไม่มีการเหนี่ยวนำ โหลดควรหยุดทำงานภายใน 5-30 วินาที และ LED ควรดับลง
·หากสมเหตุสมผลอีกครั้งหลังจากดับไปแล้ว 5-10 วินาที โหลดควรใช้งานได้และความเร็วในการกระพริบเป็นสองเท่าต่อวินาที จากนั้นโหลดจะหยุดทำงานภายใน 5-15 วินาที
·หมุนปุ่ม LUX ตามเข็มนาฬิกาไปที่ค่าต่ำสุด หากมีการทดสอบภายใต้สถานการณ์ต่ำกว่า 3LUX โหลดไม่ควรทำงานหลังจากการหยุดโหลดเหนี่ยวนำ แต่หากคุณปิดหน้าต่างการตรวจจับด้วยวัตถุทึบแสง (เช่น ผ้าเช็ดตัว ฯลฯ) โหลดจะทำงาน ภายใต้เงื่อนไขที่ไม่มีสัญญาณเหนี่ยวนำ โหลดควรหยุดทำงานภายใน 5-15 วินาที

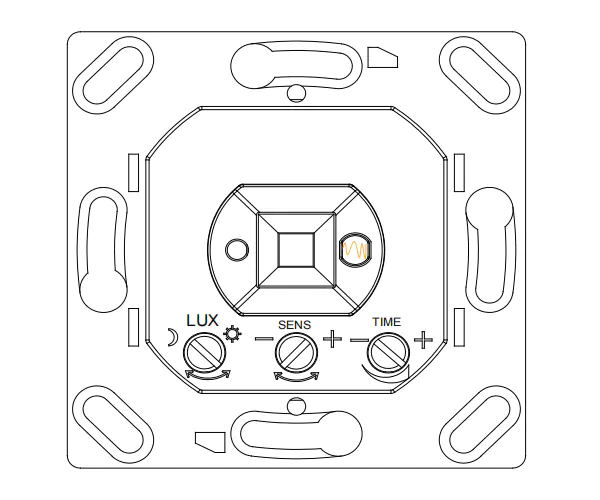

Connection sketch (see the right figure) Test

ข้อควรระวัง: เมื่อใช้ผลิตภัณฑ์นี้ โปรดปรับความไวให้อยู่ในตำแหน่งที่เหมาะสมที่คุณต้องการ โปรดอย่าปรับความไวให้สูงสุด เพื่อหลีกเลี่ยงไม่ให้ผลิตภัณฑ์ไม่ การทำงานปกติเกิดจากการเคลื่อนไหวที่ไม่ถูกต้อง เนื่องจากความไวสูงเกินไป ตรวจจับการเคลื่อนไหวที่ไม่ถูกต้องได้ง่ายโดยลมพัดใบไม้และผ้าม่าน สัตว์ขนาดเล็ก และการเคลื่อนไหวที่ไม่ถูกต้องจากการรบกวนของระบบไฟฟ้าและอุปกรณ์ไฟฟ้า ทั้งหมดนี้ทำให้ผลิตภัณฑ์ใช้งานไม่ได้ ปกติ !
เมื่อผลิตภัณฑ์ไม่ทำงานตามปกติ โปรดลองลดความไวให้เหมาะสม จากนั้นทดสอบ

หมายเหตุ

ควรติดตั้งโดยช่างไฟฟ้าหรือผู้มีประสบการณ์
หลีกเลี่ยงการติดตั้งบนวัตถุที่ไม่สงบ
ไม่ควรมีสิ่งกีดขวางและวัตถุเคลื่อนที่อยู่ด้านหน้าหน้าต่างการตรวจจับที่ส่งผลต่อการตรวจจับ
หลีกเลี่ยงการติดตั้งใกล้กับบริเวณที่มีการเปลี่ยนแปลงอุณหภูมิของอากาศ เช่น เครื่องปรับอากาศ เครื่องทำความร้อนส่วนกลาง ฯลฯ
คำนึงถึงความปลอดภัยของคุณ โปรดอย่าเปิดฝาครอบเมื่อพบจุดผูกปมหลังการติดตั้ง
ถ้ามีความแตกต่างระหว่างสินค้าและคำแนะนำ ช่วยอ้างอิงถึงสินค้าเป็นหลัก

ปัญหาบางอย่างและวิธีแก้ไข

โหลดไม่ทำงาน:
ก. โปรดตรวจสอบการเชื่อมต่อพลังงานและโหลดว่าถูกต้อง
b.ตรวจสอบว่าโหลดดีหรือไม่
c.ตรวจสอบว่าไฟทำงานสอดคล้องกับการควบคุมแสงหรือไม่

ความไวแสงไม่ดี:
ก. โปรดตรวจสอบว่ามีสิ่งกีดขวางที่ด้านหน้าหน้าต่างการตรวจจับเพื่อให้รับสัญญาณได้หรือไม่
ข โปรดตรวจสอบว่าอุณหภูมิโดยรอบสูงเกินไปหรือไม่
c. โปรดตรวจสอบว่าแหล่งสัญญาณอยู่ในช่องการตรวจจับหรือไม่
ง. โปรดตรวจสอบว่าความสูงในการติดตั้งสอดคล้องกับความสูงที่แสดงในคำแนะนำหรือไม่
จ. โปรดตรวจสอบว่าการวางแนวการเคลื่อนย้ายถูกต้องหรือไม่

เซ็นเซอร์ไม่สามารถปิดโหลดโดยอัตโนมัติ:
ก. ตรวจสอบว่ามีสัญญาณต่อเนื่องในช่องการตรวจจับหรือไม่
ข. ตรวจสอบว่าการตั้งค่าเวลาถูกตั้งไว้นานที่สุดหรือไม่
ค. ตรวจสอบว่ากำลังไฟสอดคล้องกับคำสั่งหรือไม่
ง. ตรวจสอบว่าอุณหภูมิเปลี่ยนแปลงอย่างชัดเจนใกล้กับเซ็นเซอร์ เช่น เครื่องปรับอากาศหรือเครื่องทำความร้อนส่วนกลาง เป็นต้น

warning

·เมื่อใช้ในสภาพแวดล้อมที่แตกต่างกัน โปรดอย่าปรับความไวให้สูงสุด
เพราะนั่นอาจนำไปสู่การทำงานผิดพลาดได้ง่าย
●โปรดยืนยันด้วยการติดตั้งแบบมืออาชีพ
●โปรดตัดแหล่งจ่ายไฟก่อนดำเนินการติดตั้งและถอดออก
●ตรวจสอบให้แน่ใจว่าคุณได้ตัดไฟเพื่อความปลอดภัย
●การดำเนินการที่ไม่เหมาะสมทำให้เกิดการสูญเสีย ผู้ผลิตจะไม่รับผิดชอบใดๆ
เรามุ่งมั่นที่จะส่งเสริมคุณภาพและความน่าเชื่อถือของผลิตภัณฑ์ อย่างไรก็ตาม ส่วนประกอบอิเล็กทรอนิกส์ทั้งหมดมีความน่าจะเป็นบางประการที่จะไม่มีประสิทธิภาพ ซึ่งจะทำให้เกิดปัญหาบางอย่าง เมื่อออกแบบ เราได้ใส่ใจกับการออกแบบที่ซ้ำซ้อนและใช้โควต้าความปลอดภัยเพื่อหลีกเลี่ยงปัญหาใดๆ คำแนะนำนี้โดยไม่ได้รับอนุญาตจากเรา ไม่ควรคัดลอกเพื่อวัตถุประสงค์อื่นใด
