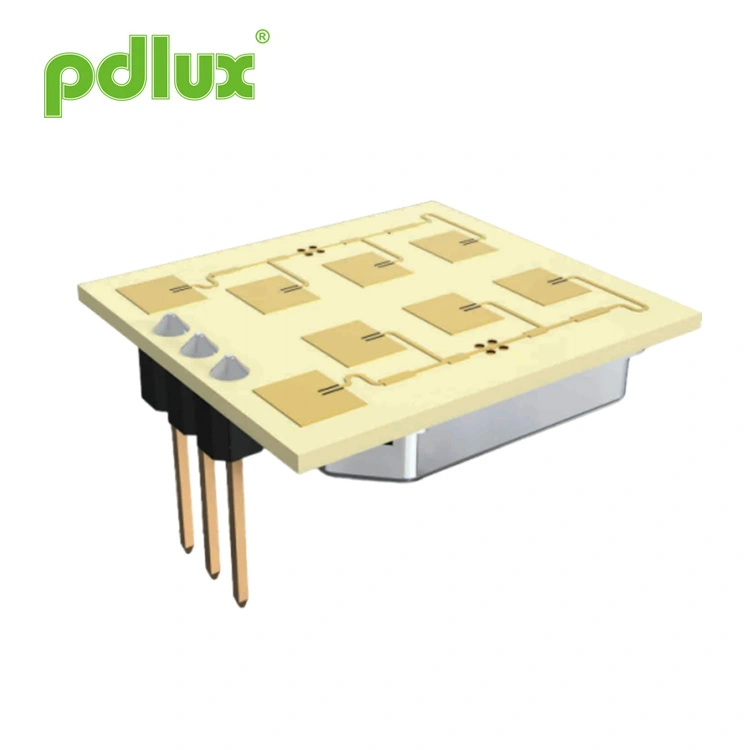

โมดูลเรดาร์รักษาความปลอดภัย 24GHz คลื่นมิลลิเมตร

Pdlux จำหน่ายโมดูลเรดาร์รักษาความปลอดภัย 24GHz คลื่นมิลลิเมตรคุณภาพที่ผลิตในประเทศจีน เป็นเซ็นเซอร์คลื่นประสิทธิภาพสูงแบบมุมแคบแบบ K แบนด์ ออกแบบมาเพื่อการเปิดใช้งานคลื่นมือแบบไม่สัมผัส การตรวจจับผู้บุกรุก และการควบคุมประตูอัตโนมัติ ด้วยวงจรเครื่องขยายสัญญาณขั้นสูงและอัลกอริธึม MCU รองรับฟังก์ชันการใช้งานที่หลากหลาย เช่น สวิตช์แบบแฮนด์ฟรีและระบบทางเข้า เซ็นเซอร์ให้การตรวจจับแบบโฟกัสที่เชื่อถือได้ ขณะเดียวกันก็เป็นไปตามมาตรฐานสากล รวมถึง EN 300440, FCC Part 15.249, RED, RoHS และ REACH ช่วยให้มั่นใจในความปลอดภัยและความรับผิดชอบต่อสิ่งแวดล้อมสำหรับความต้องการด้านความปลอดภัยและระบบอัตโนมัติต่างๆ

แบบอย่าง:PD-V18-A

ส่งคำถาม

PD-V18-A 24.125GHz ไมโครเวฟเซนเซอร์จับความเคลื่อนไหว

แอปพลิเคชัน

เซ็นเซอร์คลื่นมือแบบไร้สัมผัส
มุมแคบประสิทธิภาพสูง
ตรวจจับผู้บุกรุกได้

PD-V18-A เป็นคลื่นประสิทธิภาพสูงมุมแคบ K-band (24.125GHz) เซ็นเซอร์ ด้วยอัลกอริธึมของวงจรแอมพลิฟายเออร์และ MCU การใช้งาน สามารถผลิตผลิตภัณฑ์ที่มีฟังก์ชั่นต่างกันได้ ตัวอย่างเช่น: ใช้สำหรับการโบกมืออัตโนมัติแบบไม่สัมผัสด้วยมือ ประตู สวิตช์เหนี่ยวนำแบบไม่สัมผัสโบกมือ และการใช้งานอื่นๆ ผลิตภัณฑ์

ตามมาตรฐาน EN 300440-V2.1.1、EN 62479：2010
คำสั่งสีแดง - 2014/53/EU
ตาม FCC ตอนที่ 15.249
ตามมาตรฐาน EN 62321,คำสั่ง ROHS - 2011/65/EU
เป็นไปตามคำสั่ง REACH - 1907/2006/EC

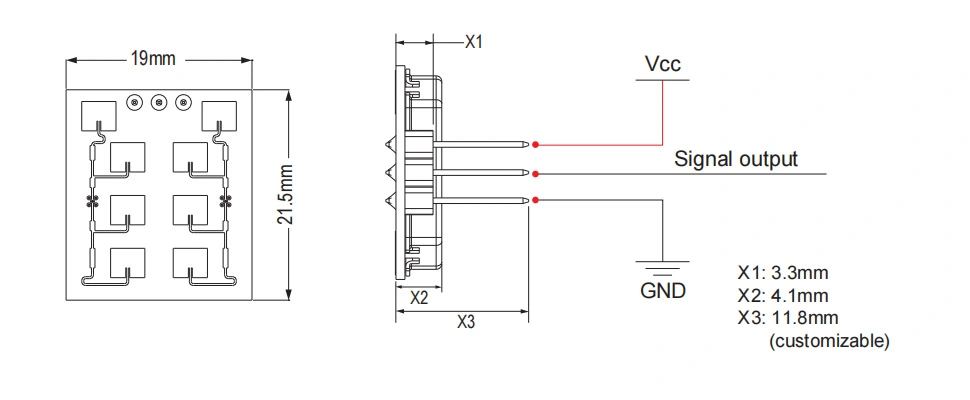

ขนาดสินค้า

Products size

พารามิเตอร์ทางเทคนิค

พารามิเตอร์	หมายเหตุ	นาที	ประเภท	สูงสุด	หน่วย
แรงดันไฟฟ้า	วีซีซี	3.0	5.0	5.25	V
การบริโภคในปัจจุบัน	แอลซีซี	20	30	35	มิลลิแอมป์
โหมดการทำงาน	ขับเคลื่อนด้วย PWM สามารถควบคุมกระแสไฟทำงานที่ 3-15mA
ความกว้างของพัลส์	ทีพัลส์	10			ไมโครวินาที
อุณหภูมิในการทำงาน	สูงสุด	-30~+65			℃
อุณหภูมิในการจัดเก็บ	Tstg	-10		+60	℃
เวลาที่มั่นคง		<5			μวินาที
เสียงรบกวน		3.5	4.5	4.5	mVrms
การตั้งค่าความถี่	f	24.000	24.125	24.250	กิกะเฮิรตซ์
กำลังแผ่รังสี (EIRP)	หน้ามุ่ย	<2.0	<2.5	<3.0	เมกะวัตต์
การจัดเก็บความชื้นโดยรอบ	45%~65%				RH

คำเตือน: ช่วงการตรวจจับจริงสัมพันธ์กับการขยายสัญญาณของวงจร ซึ่งเป็นโครงร่างโดยรวมของ PCBA และเกณฑ์ของ MCU

หมายเหตุ 1: การแผ่รังสีได้รับการออกแบบเพื่อให้เป็นไปตามกฎของ FCC และ CE
หมายเหตุ 2: ความแรงของสัญญาณที่ได้รับ (RSS) วัดที่การสูญเสียเส้นทางทั้งหมด 1 วิธีที่ 70dB
หมายเหตุ 3: แรงดันไฟฟ้าเสียงรบกวนวัดจาก 10Hz ถึง 100Hz ที่พอร์ตเอาท์พุต ภายในห้องไร้เสียงสะท้อน
Note4: แนะนำให้ใช้การทำงานของพัลส์
