เซ็นเซอร์อัจฉริยะอินฟราเรดไพโรอิเล็กทริก

ในฐานะผู้ผลิตมืออาชีพ เราต้องการจัดหาเซ็นเซอร์อัจฉริยะอินฟราเรดไพโรอิเล็กทริกให้กับคุณ และเราจะเสนอบริการหลังการขายที่ดีที่สุดและการส่งมอบตรงเวลาให้กับคุณ

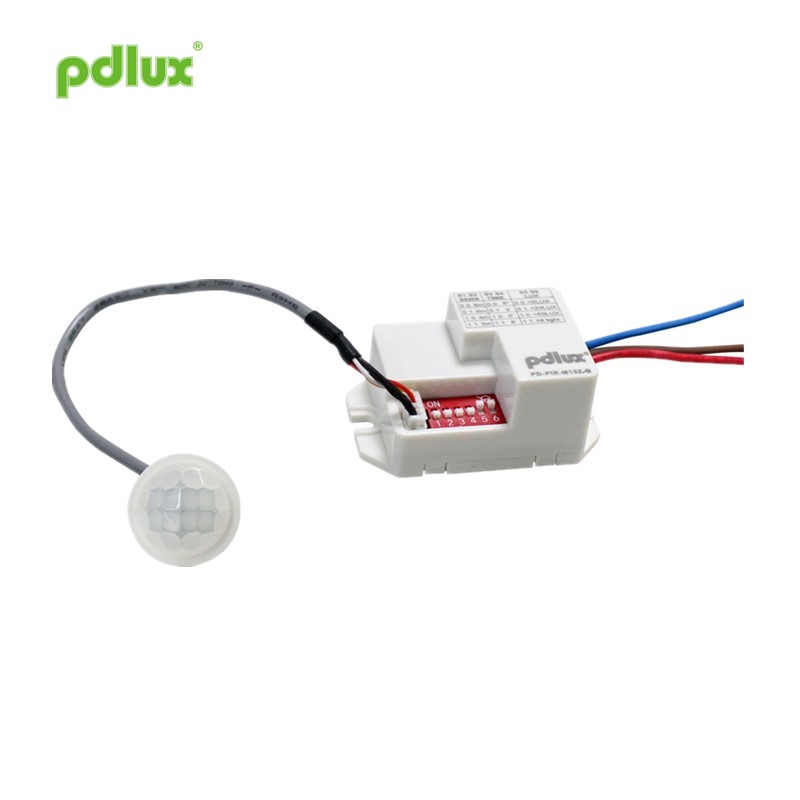

แบบอย่าง:PD-PIR65S-Z

ส่งคำถาม

คำสั่งเซ็นเซอร์อินฟราเรด PD-PIR65S-Z

สรุป
ผลิตภัณฑ์นี้เป็นผลิตภัณฑ์เซ็นเซอร์อัจฉริยะอินฟราเรดไพโรอิเล็กทริกที่ควบคุมด้วยระบบดิจิทัลขั้นสูง ผลิตภัณฑ์นี้ใช้เซ็นเซอร์ความละเอียดสูงหนึ่งตัวซึ่งมีความไวมากกว่าเซ็นเซอร์แบบเดิมเกือบสองเท่า โดยใช้ MCU เพื่อคำนวณข้อมูลสวิตช์อย่างแม่นยำ และควบคุมรีเลย์ได้อย่างแม่นยำ เปิดที่จุดศูนย์ของคลื่นไซน์ เพื่อให้แต่ละโหลดเปิดอยู่ ที่จุดศูนย์ของคลื่นไซน์ ปัญหากระแสไหลเข้าที่เกิดจากโหมดควบคุมแบบเดิมเมื่อเปิดไฟฟ้าแรงสูงคลื่นไซน์จะถูกหลีกเลี่ยง โดยเฉพาะอย่างยิ่งรีเลย์ความเสียหายกระแสขนาดใหญ่ที่สร้างโดยตัวเก็บประจุความจุขนาดใหญ่ภายใต้ผลกระทบของแรงสูง แรงดันไฟฟ้าภายใต้โหลด

เนื่องจากโหลดไฟฟ้าในปัจจุบันมีความหลากหลาย โดยเฉพาะหลอด LED หลอดประหยัดไฟ และหลอดฟลูออเรสเซนต์ ล้วนมีตัวเก็บประจุที่มีความจุต่างกัน นี่เป็นหายนะสำหรับรีเลย์ บางครั้งหลอดไฟ LED 50W สามารถสร้างกระแสไฟกระชากได้ตั้งแต่ 80 ถึง 120A รีเลย์ธรรมดาขนาด 10A สามารถทนกระแสไฟกระชากได้เพียง 3 เท่าเท่านั้น และมีแนวโน้มว่ารีเลย์จะเสียหายภายในไม่กี่วันหรือหลายครั้ง นี่คือสาเหตุที่เซ็นเซอร์ทั่วไปในตลาดมีอายุการใช้งานสั้นและมีกระแสโหลดน้อย

เพื่อเอาชนะปัญหานี้ ผลิตภัณฑ์นี้ใช้การคำนวณความแม่นยำแบบดิจิทัลขั้นสูงเพื่อเปิดโหลดเมื่อคลื่นไซน์มีค่าศักย์เป็นศูนย์ จึงช่วยแก้ปัญหากระแสไฟกระชากของโหลด ซึ่งช่วยเพิ่มความสามารถในการรับน้ำหนักและยืดอายุการใช้งานของผลิตภัณฑ์อย่างมาก วิธีการควบคุมล่าสุดของเทคโนโลยีเซ็นเซอร์การผลิตจำนวนมากสามารถควบคุมโหลดใดๆ ได้อย่างง่ายดาย เป็นผลิตภัณฑ์ระดับกลางและระดับสูง แม้ว่าต้นทุนจะเพิ่มขึ้นเมื่อเทียบกับรุ่นทั่วไป แต่ความน่าเชื่อถือและอายุการใช้งานของผลิตภัณฑ์ก็เพิ่มขึ้นอย่างมาก สินค้านี้เท่ากับการเลือกความอุ่นใจและการเลือกความปลอดภัย

ผลิตภัณฑ์นี้มีเวอร์ชันแหล่งจ่ายไฟแบบสวิตชิ่งและเวอร์ชันสเต็ปดาวน์ตัวเก็บประจุ เวอร์ชันแหล่งจ่ายไฟแบบสวิตชิ่งมีแรงดันไฟฟ้าขณะทำงานสูงถึง 100V-277V และการใช้พลังงานขณะสแตนด์บาย <0.5W โดยหลักการแล้ว รุ่นสเต็ปดาวน์แบบ capacitive สามารถมีแรงดันไฟฟ้าเดียวเท่านั้น และการใช้พลังงานสแตนด์บายคือ >0.7W คุณควรพิจารณาเมื่อเลือกผลิตภัณฑ์

ข้อมูลจำเพาะ
แหล่งพลังงาน: 220-240VAC,50Hz/60Hz
100-130VAC,50Hz/60Hz
โหลดทั้งหมด：1200W(220-240VAC )
800W (100-130VAC)
การตั้งค่าเวลา: 10 วินาที-12 นาที (ปรับได้)
ช่วงการตรวจจับ (22°C): สูงสุด 10 ม.

การควบคุมแสง: <10LUX-2000LUX (ปรับได้)
มุมการตรวจจับ: 110° (ปรับได้)
อุณหภูมิในการทำงาน: -10°C-+40°C
ความสูงในการติดตั้ง: 1.8-2.5ม
ความชื้นในการทำงาน: <93% RH
ความเร็วในการตรวจจับ: 0.6-1.5 เมตร/วินาที

ข้อมูลเซ็นเซอร์

การทำงาน
การปรับลักซ์:
LUX หมายถึง ความส่องสว่างของสิ่งแวดล้อม การปรับปุ่มปรับ LUX ช่วยให้คุณสามารถเลือกความสว่างที่คุณต้องการให้เซ็นเซอร์เข้าสู่การเหนี่ยวนำได้ เลือกนิสัยที่เหมาะกับคุณ

ตัวเลือกบางอย่างในโซลูชัน 20LUX จะต้องได้รับการส่องสว่าง บางตัวเลือกไฟส่องสว่างโดยรอบ 50LUX ให้เป็นไฟแบบเหนี่ยวนำ และบางตัวเลือกให้เป็นไฟแบบเหนี่ยวนำได้ตลอดเวลา ตราบใดที่ปุ่มปรับ LUX ถูกปรับไปที่ค่าสูงสุด

การปรับเวลา:
ปุ่มปรับเวลาใช้เพื่อปรับเวลาหลังจากที่เซ็นเซอร์ตรวจจับแสง และผู้ใช้สามารถเลือกเวลาหน่วงหลังจากการเหนี่ยวนำได้อย่างสมเหตุสมผล

(1) การตั้งเวลา

ปรับการตั้งค่าเวลาในการโหลดงาน หมุนตามเข็มนาฬิกาเพื่อเพิ่ม และหมุนทวนเข็มนาฬิกาเพื่อลด การตั้งค่าเวลาจะอยู่ที่ประมาณ 12 นาทีเมื่อหมุนไปที่ค่าสูงสุด และการตั้งค่าเวลาจะอยู่ที่ประมาณ 10 วินาทีเมื่อหมุนไปที่ค่าต่ำสุด

หมายเหตุ: เมื่อไฟดับอัตโนมัติ จะใช้เวลา 4 วินาทีก่อนที่เซ็นเซอร์จะพร้อมตรวจจับการเคลื่อนไหวอื่น นั่นคือ มีเพียงสัญญาณที่ตรวจพบใน 4 วินาทีต่อมาเท่านั้นที่สามารถเปิดไฟอัตโนมัติได้
ส่วนใหญ่จะใช้สำหรับการปรับเวลาหน่วงตั้งแต่ช่วงเวลาที่ตรวจพบสัญญาณและเปิดไฟอัตโนมัติจนถึงปิดไฟอัตโนมัติ คุณสามารถกำหนดเวลาล่าช้าได้ตามความต้องการในทางปฏิบัติของคุณ แต่คุณควรลดเวลาหน่วงลงเพื่อการประหยัดพลังงานจะดีกว่า เนื่องจากเซ็นเซอร์ไมโครเวฟมีหน้าที่ตรวจจับต่อเนื่อง กล่าวคือ การเคลื่อนไหวใดๆ ที่ตรวจพบก่อนที่เวลาหน่วงจะผ่านไป ตัวจับเวลาจะเริ่มใหม่อีกครั้ง และไฟจะติดค้าง ก็ต่อเมื่อมีมนุษย์อยู่ในระยะการตรวจจับเท่านั้น

(2) การตั้งค่าการควบคุมแสง

ปรับแสงทำงาน. หมุนตามเข็มนาฬิกาเพื่อเพิ่ม และหมุนทวนเข็มนาฬิกาเพื่อลด
เมื่อเปลี่ยนเป็นมินิ มันจะทำงานภายใต้การควบคุมแสงประมาณ 10LUX เท่านั้น เมื่อเปิดไปที่สูงสุด มันจะสามารถควบคุมแสงได้ทุกประเภท

ทดสอบ
1. หมุนปุ่ม LUX ตามเข็มนาฬิกาไปจนสุด (SUN) หมุนปุ่มควบคุมเวลาทวนเข็มนาฬิกาให้เหลือน้อยที่สุด หมุนปุ่มเซ็นเซอร์ตามเข็มนาฬิกาไปจนสุด

2. เชื่อมต่อสายไฟแล้ว โหลดที่ควบคุมจะเริ่มทำงานและหยุดทำงาน 2 ± 1 วินาทีต่อมาเมื่อตรวจไม่พบสัญญาณต่อเนื่อง

3. เมื่อตรวจพบแล้ว โหลดจะทำงานและไฟแสดงสถานะจะติดและหยุดทำงาน 10 วินาทีต่อมาเมื่อตรวจไม่พบสัญญาณต่อเนื่อง และหากตรวจพบสัญญาณหลังจาก 4 วินาที โหลดควรเริ่มทำงานและไฟแสดงสถานะเปิดและหยุดทำงาน 10 วินาทีต่อมาเมื่อ ไม่พบสัญญาณต่อเนื่อง

4. หมุนปุ่ม LUX ทวนเข็มนาฬิกาให้เหลือน้อยที่สุด หากมีการทดสอบภายใต้สถานการณ์ที่สูงกว่า 10LUX โหลดไม่ควรทำงานหลังจากที่โหลดเหนี่ยวนำหยุดทำงาน แต่ถ้าคุณปิดหน้าต่างการตรวจจับด้วยวัตถุทึบแสง (เช่น ผ้าเช็ดตัว ฯลฯ) โหลดจะทำงาน ภายใต้สภาวะที่ไม่มีสัญญาณเหนี่ยวนำ โหลดควรหยุดทำงานภายใน 10 วินาที

บันทึก
ควรติดตั้งโดยช่างไฟฟ้าหรือผู้มีประสบการณ์
หลีกเลี่ยงการติดตั้งบนวัตถุที่ไม่สงบ
ไม่ควรมีสิ่งกีดขวางและวัตถุเคลื่อนที่อยู่ด้านหน้าหน้าต่างการตรวจจับที่ส่งผลต่อการตรวจจับ
หลีกเลี่ยงการติดตั้งใกล้กับบริเวณที่มีการเปลี่ยนแปลงอุณหภูมิของอากาศ เช่น เครื่องปรับอากาศ เครื่องทำความร้อนส่วนกลาง ฯลฯ
คำนึงถึงความปลอดภัยของคุณ โปรดอย่าเปิดฝาครอบเมื่อพบจุดผูกปมหลังการติดตั้ง
ถ้ามีความแตกต่างระหว่างสินค้าและคำแนะนำ ช่วยอ้างอิงถึงสินค้าเป็นหลัก

ปัญหาบางอย่างและวิธีแก้ไข
โหลดไม่ทำงาน:
ก. โปรดตรวจสอบการเชื่อมต่อพลังงานและโหลดว่าถูกต้อง
ข. ตรวจสอบว่าโหลดดีหรือไม่
ค. ตรวจสอบว่าไฟโชว์เร่งความเร็วหลังจากตรวจพบหรือไม่
ง. ตรวจสอบว่าไฟทำงานสอดคล้องกับการควบคุมแสงหรือไม่

ความไวแสงไม่ดี:
ก. โปรดตรวจสอบว่ามีสิ่งกีดขวางที่ด้านหน้าหน้าต่างการตรวจจับเพื่อให้รับสัญญาณได้หรือไม่
ข. โปรดตรวจสอบว่าอุณหภูมิแวดล้อมสูงเกินไปหรือไม่
ค. โปรดตรวจสอบว่าแหล่งสัญญาณอยู่ในช่องการตรวจจับหรือไม่
ง. โปรดตรวจสอบว่าความสูงในการติดตั้งสอดคล้องกับความสูงที่แสดงในคำแนะนำหรือไม่
จ. โปรดตรวจสอบว่าการวางแนวการเคลื่อนย้ายถูกต้องหรือไม่

เซ็นเซอร์ไม่สามารถปิดโหลดโดยอัตโนมัติ:
ก. ตรวจสอบว่ามีสัญญาณต่อเนื่องในช่องการตรวจจับหรือไม่
ข. ตรวจสอบว่าการตั้งค่าเวลาถูกตั้งไว้นานที่สุดหรือไม่
ค. ตรวจสอบว่ากำลังไฟสอดคล้องกับคำสั่งหรือไม่
ง. ตรวจสอบว่าอุณหภูมิเปลี่ยนแปลงอย่างชัดเจนใกล้กับเซ็นเซอร์ เช่น เครื่องปรับอากาศหรือเครื่องทำความร้อนส่วนกลาง เป็นต้น

● โปรดยืนยันด้วยการติดตั้งแบบมืออาชีพ
● โปรดตัดแหล่งจ่ายไฟก่อนดำเนินการติดตั้งและถอดออก
● ตรวจสอบให้แน่ใจว่าคุณได้ตัดไฟเพื่อความปลอดภัย
● การทำงานที่ไม่เหมาะสมทำให้เกิดการสูญเสีย ผู้ผลิตจะไม่รับผิดชอบใดๆ

คู่มือนี้ใช้สำหรับการเขียนโปรแกรมเนื้อหาปัจจุบันของผลิตภัณฑ์นี้ มีการเปลี่ยนแปลงและแก้ไขผู้ผลิตโดยไม่ต้องแจ้งให้ทราบล่วงหน้า!
คำแนะนำนี้โดยไม่ได้รับอนุญาตจากเรา ไม่ควรคัดลอกเพื่อวัตถุประสงค์อื่นใด
