เซ็นเซอร์ไมโครเวฟความไวสูง PDLUX PD-V11H 24GHz สำหรับประตูอัตโนมัติแบบเลื่อน
Pdlux เป็นผู้ผลิตและซัพพลายเออร์ที่เชื่อถือได้ในประเทศจีน เซ็นเซอร์ไมโครเวฟความไวสูง PDLUX PD-V11H 24GHz สำหรับประตูอัตโนมัติแบบเลื่อนนี้จัดส่งโดยตรงจากโรงงานของเรา ขจัดคนกลางและเสนอราคาที่สมเหตุสมผล หากคุณต้องการโซลูชันแบบกำหนดเอง โปรดติดต่อเรา
แบบอย่าง:PD-V11H
ส่งคำถาม
PD-V11 24.125GHz ไมโครเวฟเซนเซอร์จับความเคลื่อนไหว
แอปพลิเคชัน
สวิตช์อัจฉริยะ
สวิตช์ติดผนัง
ตรวจจับผู้บุกรุกได้
สวิตช์อัจฉริยะ
สวิตช์ติดผนัง
ตรวจจับผู้บุกรุกได้

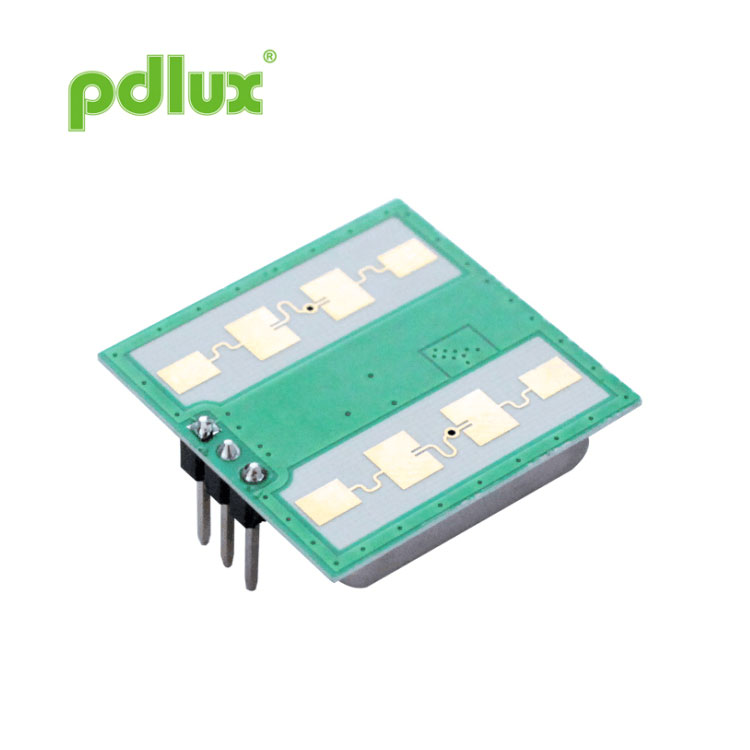

เซนเซอร์จับความเคลื่อนไหวไมโครเวฟของ PD-V11 24.125 GHz เป็นแบบ K-band doppler
โมดูลตัวรับส่งสัญญาณ นี่คือเสาอากาศแบบแบนที่เราออกแบบเองเพื่อพัฒนาเลย์เอาต์
ด้วยการส่งสัญญาณและการรับที่เข้ากันได้ดี
เราคำนวณใหม่และจัดเรียงเค้าโครงภายในใหม่เพื่อให้มีมากขึ้น มีความหมาย ทำให้ความถี่หลักของเซนเซอร์มีเสถียรภาพมากขึ้น เหล่านี้คือ การออกแบบ a ของเราจดสิทธิบัตรช่วงอุณหภูมิแวดล้อมที่กว้างขึ้น
V11-H มีสัญญาณรบกวนต่ำกว่า ความละเอียดสูงกว่า และความไวสูงกว่า บิวท์อิน ฟังก์ชั่นป้องกันไฟฟ้าสถิตย์ เมื่อเปรียบเทียบกับผลิตภัณฑ์ที่คล้ายคลึงกันแบบดั้งเดิม ประสิทธิภาพมีเสถียรภาพและเชื่อถือได้มากขึ้น
V11-M และ V11-L มีความไวที่แตกต่างกันซึ่งสามารถปรับแต่งได้ ความต้องการของผู้ใช้
โมดูลเซ็นเซอร์ซีรีส์นี้เหมาะอย่างยิ่งสำหรับการให้แสงสว่างอัตโนมัติ โดเมนความปลอดภัย เซ็นเซอร์ตรวจจับพฤติกรรมการบุกรุก
เราคำนวณใหม่และจัดเรียงเค้าโครงภายในใหม่เพื่อให้มีมากขึ้น มีความหมาย ทำให้ความถี่หลักของเซนเซอร์มีเสถียรภาพมากขึ้น เหล่านี้คือ การออกแบบ a ของเราจดสิทธิบัตรช่วงอุณหภูมิแวดล้อมที่กว้างขึ้น
V11-H มีสัญญาณรบกวนต่ำกว่า ความละเอียดสูงกว่า และความไวสูงกว่า บิวท์อิน ฟังก์ชั่นป้องกันไฟฟ้าสถิตย์ เมื่อเปรียบเทียบกับผลิตภัณฑ์ที่คล้ายคลึงกันแบบดั้งเดิม ประสิทธิภาพมีเสถียรภาพและเชื่อถือได้มากขึ้น
V11-M และ V11-L มีความไวที่แตกต่างกันซึ่งสามารถปรับแต่งได้ ความต้องการของผู้ใช้
โมดูลเซ็นเซอร์ซีรีส์นี้เหมาะอย่างยิ่งสำหรับการให้แสงสว่างอัตโนมัติ โดเมนความปลอดภัย เซ็นเซอร์ตรวจจับพฤติกรรมการบุกรุก
ตามมาตรฐาน EN 300440、EN 62479
คำสั่งสีแดง - 2014/53/EU
อ้างอิงจาก FCC ตอนที่ 15.249
ตามมาตรฐาน EN 62321,คำสั่ง ROHS - 2011/65/EU
เป็นไปตามคำสั่ง REACH - 1907/2006/EC
คำสั่งสีแดง - 2014/53/EU
อ้างอิงจาก FCC ตอนที่ 15.249
ตามมาตรฐาน EN 62321,คำสั่ง ROHS - 2011/65/EU
เป็นไปตามคำสั่ง REACH - 1907/2006/EC

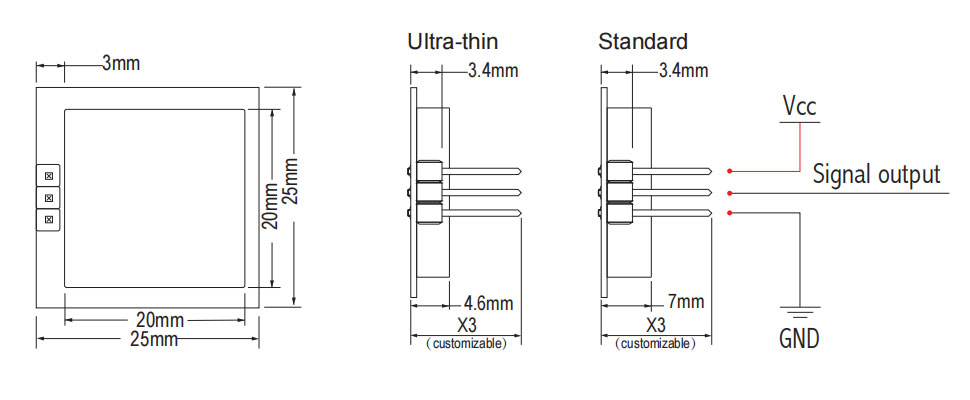

ขนาดสินค้า
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ | หมายเหตุ | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้า | วีซีซี | 3.0 | 5.0 | 5.25 | V |
| การบริโภคในปัจจุบัน | แอลซีซี | 20 | 35 | 38 | มิลลิแอมป์ |
| โหมดการทำงาน | ขับเคลื่อนด้วย PWM สามารถควบคุมกระแสการทำงานที่ 3-15mA | ||||
| ความกว้างของพัลส์ | ทีพัลส์ | 10 | ไมโครวินาที | ||
| อุณหภูมิในการทำงาน | สูงสุด | -30~+85 +100(สูงสุด) | ℃ | ||
| อุณหภูมิในการจัดเก็บ | Tstg | -10 | +60 | ℃ | |
| เวลาที่มั่นคง |
|
<5 |
|
μวินาที | |
| การตั้งค่าความถี่ | f | 24.000 | 24.125 | 24.250 | กิกะเฮิรตซ์ |
| กำลังแผ่รังสี (EIRP) | หน้ามุ่ย | <2.0 | <2.5 | <3.0 | เมกะวัตต์ |
| การจัดเก็บความชื้นโดยรอบ | 45%~65% | RH | |||
คำเตือน: ช่วงการตรวจจับจริงสัมพันธ์กับการขยายสัญญาณของวงจร ซึ่งเป็นโครงร่างโดยรวมของ PCBA และเกณฑ์ของ MCU
หมายเหตุ 1: การแผ่รังสีได้รับการออกแบบเพื่อให้เป็นไปตามกฎของ FCC และ CE
หมายเหตุ 2: ความแรงของสัญญาณที่ได้รับ (RSS) วัดที่การสูญเสียเส้นทางทั้งหมด 1 วิธีที่ 70dB
หมายเหตุ 3: แรงดันไฟฟ้าเสียงรบกวนวัดจาก 10Hz ถึง 100Hz ที่พอร์ตเอาท์พุต ภายในห้องไร้เสียงสะท้อน
Note4: การทำงานของพัลส์
แท็กยอดนิยม: เซ็นเซอร์ไมโครเวฟความไวสูง PDLUX PD-V11H 24GHz สำหรับประตูอัตโนมัติบานเลื่อน จีน ผู้ผลิต ผู้จำหน่าย โรงงาน ขายส่ง กำหนดเอง
