เซ็นเซอร์เรดาร์การบุกรุกความปลอดภัยภายในบ้าน 24GHz
Pdlux เชี่ยวชาญในเซ็นเซอร์เรดาร์การบุกรุกความปลอดภัยภายในบ้าน 24GHz มานานกว่า 30 ปี เซ็นเซอร์นี้เป็นโมดูลขนาดกะทัดรัดที่รวมเซ็นเซอร์คลื่นมิลลิเมตรเข้ากับ MCU สำหรับการควบคุมแบบไม่สัมผัสด้วยท่าทาง จดจำคลื่นมือในระยะ 10-30 ซม. จากหลายมุม และรองรับคำสั่งที่แตกต่างกันผ่านการนับวงสวิง โดยนำเสนอวิธีการควบคุมประตู ไฟ และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ โดยไม่ต้องสัมผัส ทำให้เหมาะสำหรับการรักษาความปลอดภัยภายในบ้านและระบบอัตโนมัติ
แบบอย่าง:PD-V18-M1
ส่งคำถาม

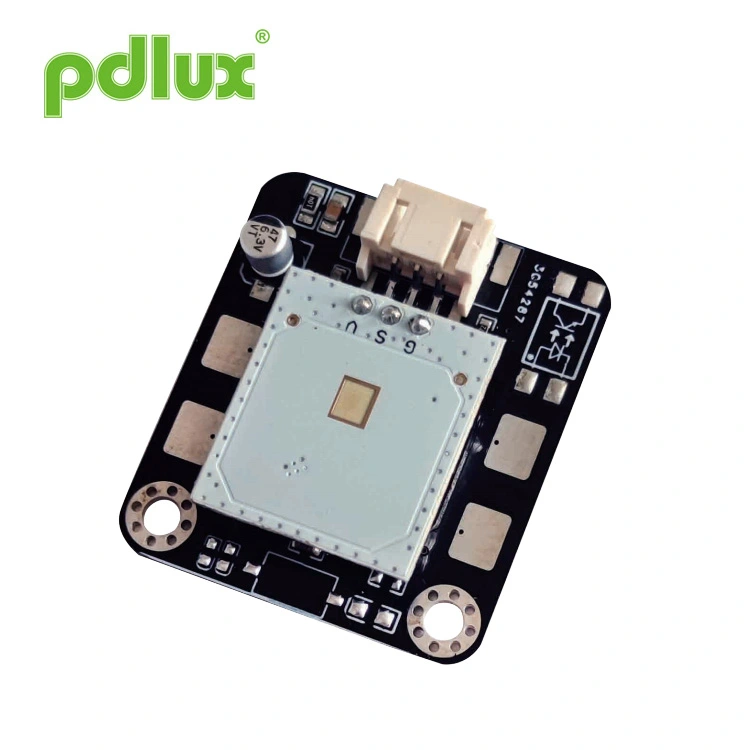

PD-V18-M1 เป็นโมดูลการใช้งานที่ประกอบด้วยเซ็นเซอร์คลื่นซุปเปอร์มิลลิเมตรและวงจรขยาย + MCU
ออกแบบมาเพื่อการควบคุมแบบไม่สัมผัส นอกจากนี้ยังสามารถเรียกได้ว่าเป็นโมดูลตัวควบคุมสำหรับการตรวจจับคลื่นระยะใกล้ การประยุกต์ใช้
สถานการณ์มีความกว้างขวางมาก คุณสามารถควบคุมงานไฟฟ้าหรือปิดด้วยการโบกมือในมุมต่างๆ
10-30 ซม. และคุณสามารถสร้างผลงานที่แตกต่างกันตามจำนวนวงสวิงได้ ตัวอย่างเช่น: ชิงช้าหนึ่งอันที่จะเปิด
ประตูไฟฟ้า ชิงช้าสองตัวเพื่อเปิดระบบไฟส่องสว่าง
โดยเฉพาะอย่างยิ่งหลังจากการบัพติศมาของโรคระบาด ผู้คนมีความรู้สึกต่อต้านอย่างจริงใจต่อการเปลี่ยนการติดต่อในที่สาธารณะ มันมีไว้เพื่อสิ่งนี้
เหตุผลที่เราได้พัฒนาระบบเซ็นเซอร์คลื่นซึ่งสามารถนำไปใช้กับไฟฟ้าและอิเล็กทรอนิกส์ที่คล้ายกันได้
ผลิตภัณฑ์เพื่อให้คุณมีพื้นที่สำหรับจินตนาการมากขึ้น
นี่คือโมดูลแอปพลิเคชันที่ออกแบบมาโดยเฉพาะสำหรับการควบคุมแบบไม่สัมผัส ในตอนต้นของการออกแบบเราก็เต็มที่
พิจารณาการใช้งานผลิตภัณฑ์ในผลิตภัณฑ์ต่างๆ เราจึงออกแบบเซ็นเซอร์มือถือคลื่นมิลลิเมตรเป็นพิเศษ
(24.125GHz) ในขนาดที่เล็กเป็นพิเศษ และมีการวางแผนวงจรขยายสัญญาณและ MCU บน PCB
ซึ่งมีขนาดกะทัดรัดและมั่นคง โมดูลที่สามารถใช้งานได้ในช่วง 10-30 ซม. สามารถควบคุมเครื่องใช้ไฟฟ้าได้
ด้วยการโบกมือ ผู้ใช้สามารถนำไปใช้กับผลิตภัณฑ์ต่าง ๆ ได้ตามต้องการ ระยะการตรวจจับสามารถปรับแต่งได้
ตามความต้องการของลูกค้า
| พารามิเตอร์ | หมายเหตุ | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้า | วีซีซี | 3.0 | 5.0 | 5.2 | V |
| การบริโภคในปัจจุบัน | ไอซีซี | 10 | 18 | 20 | มิลลิแอมป์ |
| ความจุขาออก | สูงสุด | -30~+85 | -30~+85 | -30~+85 | ℃ |
| อุณหภูมิในการจัดเก็บ | Tstg | -10 | -10 | +60 | ℃ |
| การตั้งค่าความถี่ | f | 24.000 | 24.125 | 24.250 | กิกะเฮิรตซ์ |
| กำลังแผ่รังสี (EIRP) | หน้ามุ่ย | <2.0 | <2.5 | <3.0 | เมกะวัตต์ |
| การจัดเก็บความชื้นโดยรอบ | 45%~65% | 45%~65% | 45%~65% | 45%~65% | RH |

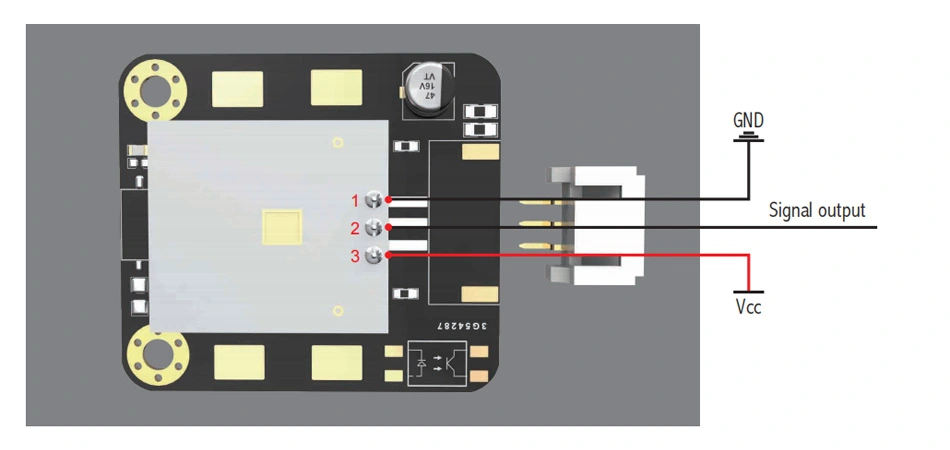

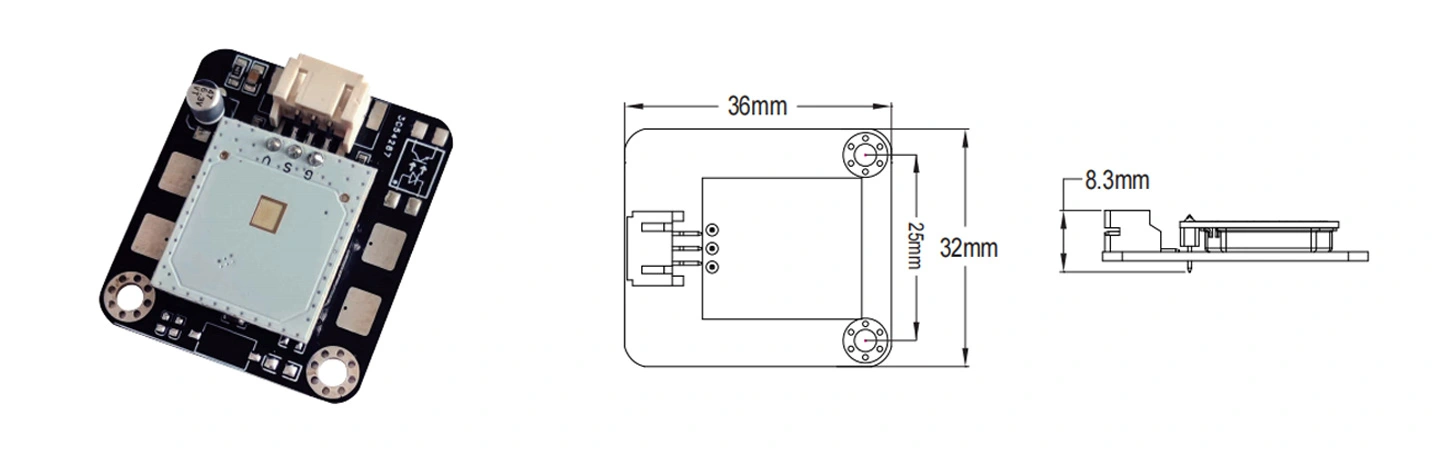

อินเทอร์เฟซของโมดูลแอปพลิเคชันเป็นแบบส่วนหัวของพินด้วย
ระยะพิทช์ 2.0mmx3pin
หมายเหตุ: แรงดันไฟฟ้าคงที่ของโมดูลนี้คือ 5V หากใช้กับ 3V
อาจมีความแตกต่างด้านประสิทธิภาพ
1. เพื่อหลีกเลี่ยงความเสียหายต่ออุปกรณ์ ควรใช้ความระมัดระวัง ควรใช้มาตรการป้องกัน ESD เลย
ขั้นตอนการจัดเก็บ การจัดการ การประกอบ และการทดสอบ อย่าสัมผัสเสาอากาศเรดาร์และหมุดของโมดูลนี้ และอย่าสัมผัส
แตะหมุดด้วยมัลติมิเตอร์เพื่อวัด
2. สำหรับ PD-V18-M1 ที่ติดตั้งกลางแจ้ง เครื่องตรวจจับสามารถตรวจจับสัญญาณน้ำฝนได้เมื่อฝนตก กล่าวคือ เครื่องตรวจจับเรดาร์ที่ติดตั้งกลางแจ้งในวันที่ฝนตกสามารถตรวจจับเม็ดฝนได้
เนื่องจากใช้เซ็นเซอร์คลื่นมิลลิเมตร จึงไม่สามารถใช้วัสดุโลหะที่ด้านหน้าเซ็นเซอร์ได้ และต้องใช้พลาสติกวิศวกรรมเป็นวัสดุของตัวเครื่อง เนื่องจากเป็นเครื่องรับส่งสัญญาณพลังงานขนาดเล็ก ความหนาของเคสจึงมีระดับการลดทอนสัญญาณที่แตกต่างกันด้วย ก่อนสั่งซื้อ ผู้ใช้จะต้องอธิบายสภาพแวดล้อมการใช้งานและข้อกำหนดให้ครบถ้วน และหากจำเป็น ก็สามารถจัดหาผลิตภัณฑ์ที่จำเป็นต้องติดตั้งให้เราได้ และเราจะปรับแต่งให้เองได้
ผลกระทบของผลิตภัณฑ์นี้จะแตกต่างกันเล็กน้อยเมื่อใช้กับผลิตภัณฑ์ที่แตกต่างกัน ผู้ใช้สามารถขอสั่งซื้อเวอร์ชันที่มีการตัดแต่งความไว และสามารถอธิบายข้อกำหนดพิเศษล่วงหน้ากับ PDLUX ได้ สามารถเลือกเซ็นเซอร์และอัลกอริธึมซอฟต์แวร์ที่แตกต่างกันได้ตามความต้องการที่แตกต่างกันของผู้ใช้
โมดูลนี้สามารถทำงานบนแหล่งจ่ายไฟ DC ที่ปราศจากการรบกวนขนาด 3V-5V
อะไรจะเกิดขึ้น:ในกรณีที่ไม่มีวัตถุเคลื่อนที่เคลื่อนที่ภายในระยะการตรวจจับ การทำงานผิดพลาดที่ทดสอบมักเกิดจากแหล่งสัญญาณรบกวนที่ทรงพลัง เช่น การรบกวนผ่านสายไฟแบบอนุกรม เช่น สัญญาณรบกวนจากโทรศัพท์มือถือ ตัวอย่างเช่นการรบกวนที่รุนแรงที่เกิดจากส่วนโค้งเมื่อเชื่อมเครื่องเชื่อม โปรดตรวจสอบแหล่งที่มาของการรบกวนข้างต้นอีกครั้งว่ามีอยู่หรือไม่
คำเตือนข้างต้นควรอ่านอย่างละเอียดและทำความเข้าใจ
