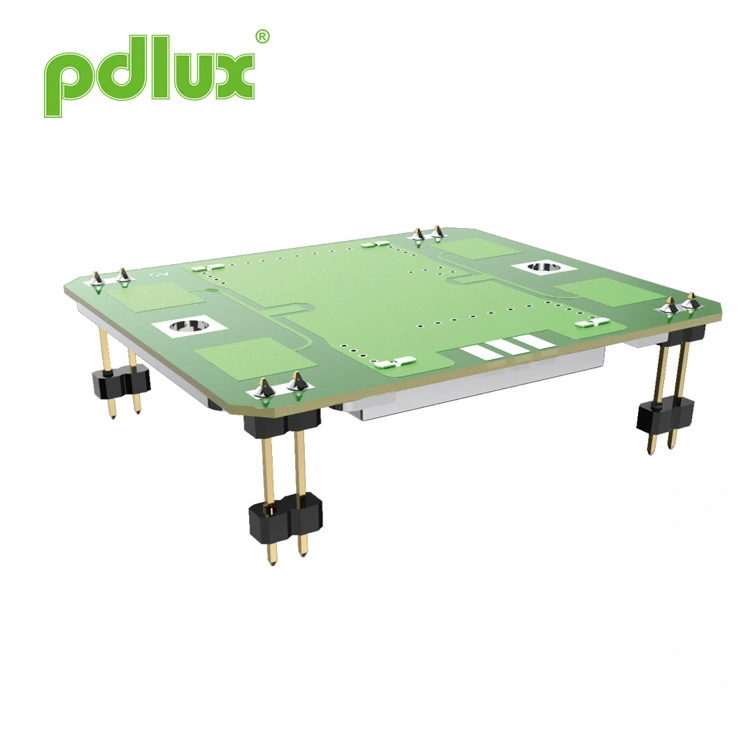

โมดูลเซ็นเซอร์เรดาร์ไมโครเวฟความปลอดภัย 10.587GHz
Pdlux คือซัพพลายเออร์เฉพาะของโมดูลเซ็นเซอร์เรดาร์ไมโครเวฟความปลอดภัย 10.587GHz ซึ่งทำงานในแถบ X-band (10.525-10.687GHz ความถี่ที่ปรับแต่งได้ตามภูมิภาค) โดดเด่นด้วยเสาอากาศแบบแพทช์, DRO, ท่อระบายกระแสไฟต่ำ และขนาดกะทัดรัด ให้การตรวจจับทั้งมุมกว้าง (ระนาบ H) และมุมกว้าง (ระนาบ E) เพื่อการติดตั้งที่ยืดหยุ่น การใช้พลังงานสามารถลดลงได้อีกผ่านโหมด PWM เป็นไปตามข้อกำหนด RoHS เหมาะสำหรับระบบรักษาความปลอดภัย ประตูอัตโนมัติ ไฟส่องการเคลื่อนไหว IoT และเซ็นเซอร์ความเร็ว
แบบอย่าง:PD-V9H
ส่งคำถาม
PD-V9H
- การตั้งค่าความถี่: 10.587GHz ± 10M
- รวมถึง Patch Antenna
- DRO: ออสซิลาโตเครื่องสะท้อนอิเล็กทริก
- ท่อระบายน้ำกระแสตรงต่ำ
- ขนาดเล็ก
- การปฏิบัติตาม RoHS
| รายการ | ข้อมูลจำเพาะ | |
| การตั้งค่าความถี่ | 10.587GHz ±10M | |
| เงื่อนไข | ตา = +25 C，วิน = +5 VDC | |
| แรงดันไฟฟ้าที่ใช้งาน | +5.0 ± 0.5 VDC | |
| การดำเนินงานในปัจจุบัน | ประเภท <32 mA | |
| กำลังขับ | 20 mW (13 dBm) E.I.R.P. ประเภท | |
| ความเสถียรของความถี่ | ±5MHz สูงสุด (ตา: -30 ถึง +55 C) | |
| ความไวต่อการสูญเสียผลตอบแทน | ประเภท -90 dBc | |
| การปล่อยฮาร์มอนิกครั้งที่สอง | ช่วง -40 เดซิเบลเมตร | |

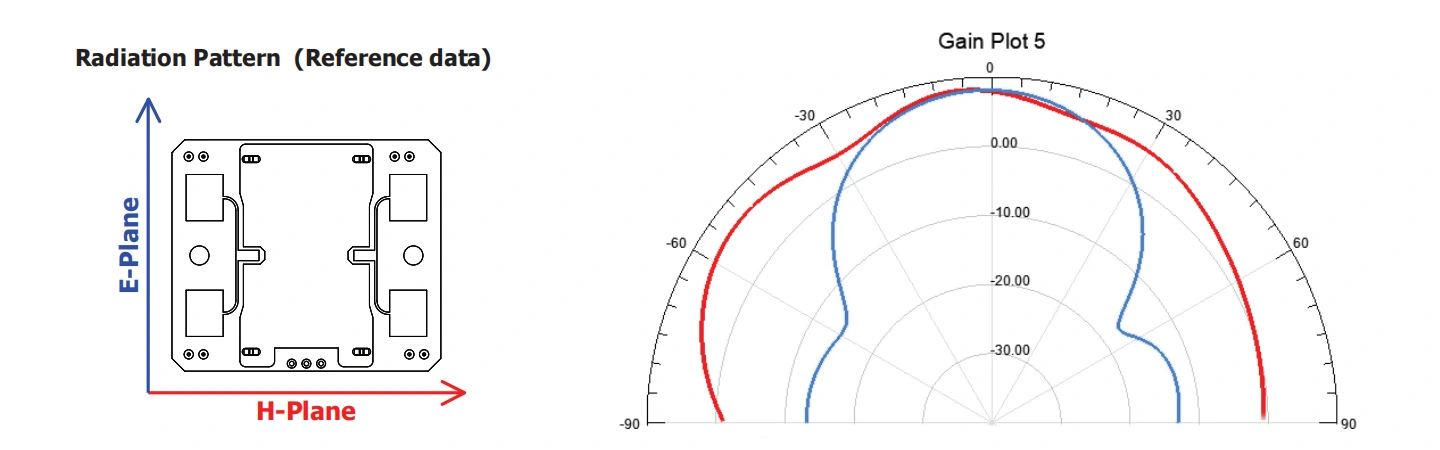

| ความกว้างของลำแสงเสาอากาศ (-3 dB) | อี-เพลน | ชื่อ 36 องศา (มุมเต็มเชิงทฤษฎี 72 องศา) |
| H-เครื่องบิน | ชื่อ 72 องศา (มุมเต็มเชิงทฤษฎี 144 องศา) | |
| อินเทอร์เฟซ RF | แพทช์เสาอากาศ | |
| ช่วงอุณหภูมิ | -30 ถึง +55 C (ขอบเขตการใช้งานมาตรฐาน), -40 ถึง +80 C (ช่วงการใช้งานสูงสุด) | |
| กฎระเบียบสำหรับการปฏิบัติตาม | -30 อีทีเอส 300 440 | |
เซ็นเซอร์ความสว่างซีรีส์ PD-V9 ทำงานในย่าน X-band ความถี่ในการทำงานอยู่ในช่วงความถี่ 10.525GHz ถึง
10.687GHz. ผู้ใช้จำเป็นต้องทำการซื้อตามการปรับแต่งตามระเบียบความถี่ของประเทศที่ตั้งอยู่
ตั้งอยู่ ตัวอย่างเช่น 10.525GHz, 10.587GHz, 10.687GHz เซ็นเซอร์ซีรีส์ PD-V9 ใช้กันอย่างแพร่หลายในการรักษาความปลอดภัยและการเฝ้าระวัง
ผลิตภัณฑ์การใช้งาน เซ็นเซอร์ประตูอัตโนมัติ ไฟตรวจจับมือถือ เซ็นเซอร์ IoT เซ็นเซอร์ความเร็ว และเซ็นเซอร์มือถือต่างๆ
ผลิตภัณฑ์
เซ็นเซอร์มีการตรวจจับมุมกว้าง H-Plane และการตรวจจับมุมเล็กของ Eplan ผู้ใช้สามารถยึดเซ็นเซอร์ในมุมต่างๆ เช่น
ที่จำเป็นระหว่างการใช้งาน ราวกับว่าผู้ใช้ต้องการให้กระแสไฟในการทำงานของเซ็นเซอร์มีขนาดเล็กที่สุดเท่าที่จะเป็นไปได้ คุณสามารถตั้งค่าโหมดการจ่ายไฟได้
ของเซ็นเซอร์ไปที่โหมด PWM (รอบการทำงาน) ซึ่งสามารถลดกระแสการทำงานได้อย่างมีประสิทธิภาพ
เมื่อผู้ใช้พบปัญหาต่อไปนี้ขณะใช้งานหรือเปลี่ยนเซ็นเซอร์เดิมโดยตรง
1. การใช้งานครั้งแรก:
เมื่อคุณใช้เซ็นเซอร์ซีรีส์ PD-V9 เป็นครั้งแรกและพบกับความไวสูงหรือความไวไม่เพียงพอ คุณควร
ขั้นแรกให้ตรวจสอบสถานะการตั้งค่าเกนของวงจรขยายสัญญาณ และไม่ว่าจะใช้วิธีการคำนวณที่ MCU ใช้ในการประมวลผลสัญญาณหรือไม่
มีความเหมาะสม โดยทั่วไปแล้ว การหาวิธีแก้ปัญหานั้นทำได้ง่าย
2. ปัญหาที่อาจเกิดขึ้นเมื่อเปลี่ยนเซ็นเซอร์ที่ใช้ก่อนหน้านี้โดยตรง:
เมื่อเปลี่ยนเซ็นเซอร์ที่ใช้ก่อนหน้านี้โดยตรง อาจมีปัญหาเรื่องความไวสูงและความไวต่ำด้วยเช่นกัน
แก้ไขได้อย่างง่ายดาย เพียงเพิ่มวงจรขยายหรือลดเกนของวงจรขยายก็เพียงพอแล้ว ไม่จำเป็นต้อง
พิจารณาอัลกอริธึมการประมวลผลสัญญาณของ MCU
ความช่วยเหลือที่ผู้เริ่มต้นอาจต้องการเมื่อใช้:
หากคุณพบปัญหาขณะใช้เซ็นเซอร์ซีรีส์ PD-V9 และต้องการความช่วยเหลือ คุณสามารถติดต่อเราผ่านทางอีเมล โดยทั่วไปแล้วสามารถหาคำตอบได้
แนะนำผลิตภัณฑ์:
การแนะนำผลิตภัณฑ์อาจมีการแก้ไขและปรับปรุงโดย PDLUX ได้ตลอดเวลาเมื่อจำเป็น ไม่จำเป็นว่าทุกคนจะได้รับการแจ้งเตือนอย่างทันท่วงที
