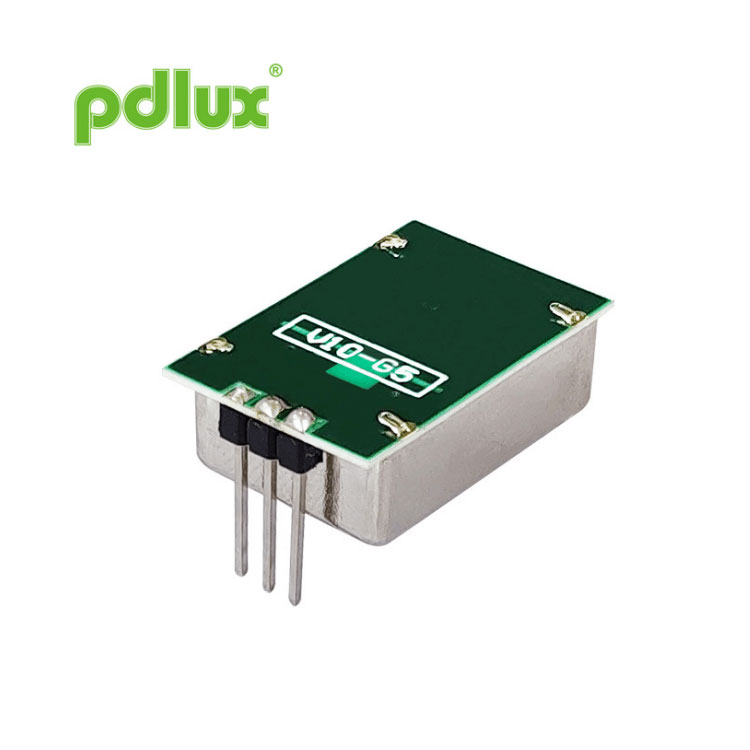

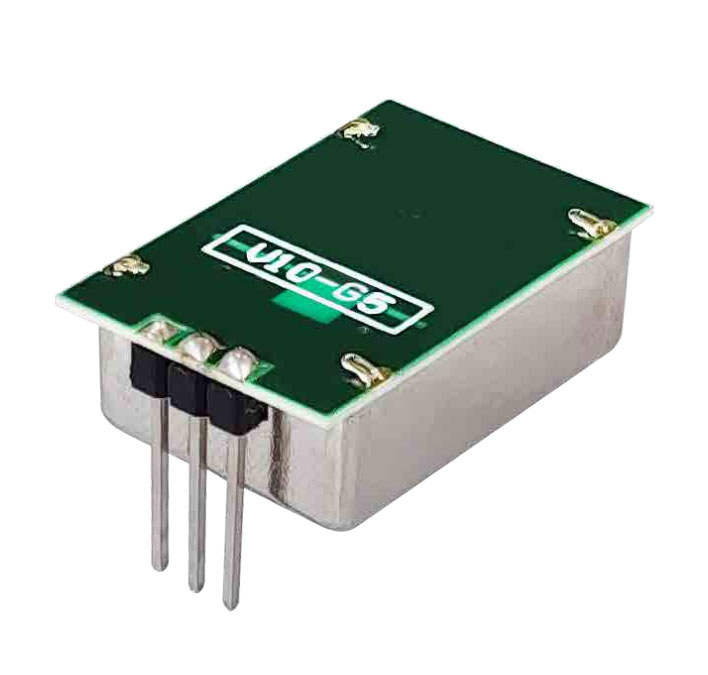

PD-V10-G5 อุปกรณ์ตรวจจับความเคลื่อนไหวเครื่องรับส่งสัญญาณไมโครเวฟ X-Band ขนาดเล็ก
ผลิตภายในบริษัทที่โรงงานของ Pdlux ในประเทศจีน เราเป็นผู้ผลิตและซัพพลายเออร์หน่วยตรวจจับความเคลื่อนไหวเครื่องรับส่งสัญญาณไมโครเวฟ X-Band ขนาดเล็ก PD-V10-G5 ที่ได้รับการยอมรับ ติดตามตรวจสอบทุกขั้นตอนการผลิตอย่างพิถีพิถันเพื่อให้มั่นใจในคุณภาพและราคาที่ชัดเจน โดยมอบโซลูชันที่คุ้มค่าแก่ลูกค้าของเรา
ส่งคำถาม
ตัวเครื่องที่อยู่ในกระป๋องโลหะมีออสซิลเลเตอร์ที่มีความเสถียรของไดอิเล็กตริกเรโซเนเตอร์ ซึ่งให้ความเสถียร การทำงานในช่วงอุณหภูมิกว้างในโหมดพัลส์ตามเข็มนาฬิกาหรือรอบการทำงานต่ำและแบบรวม ตัวรับ Homodyne เพื่อเพิ่มความไวและความน่าเชื่อถือ
กลุ่มโมดูลนี้มีให้เลือกใช้กับแรงดันไฟฟ้า +5v หรือ +3v
หลักการพื้นฐานของการทำงานประกอบด้วยการตรวจจับการเปลี่ยนแปลงความถี่ระหว่างสัญญาณที่ส่งและรับ
สะท้อนกลับจากวัตถุที่กำลังเคลื่อนที่ภายในขอบเขตการมองเห็นของตัวเครื่อง
หน่วยจะสร้างสัญญาณเอาท์พุตระดับต่ำซึ่งสามารถขยายและประมวลผลเพื่อให้สัญญาณเตือนด้วยเสียงหรือภาพได้
ส่งสัญญาณและใช้เทคนิคการผลิตแบบยึดพื้นผิวต้นทุนต่ำซึ่งได้รับการพิสูจน์แล้วว่ามีความทนทานและ
เชื่อถือได้
| หมายเลขชิ้นส่วน | ประเทศ | ความถี่ | ความคิดเห็น |
| PD-V10-501 | สหราชอาณาจักร | 10.587 กิกะเฮิร์ตซ์ (5V) | |
| PD-V10-502 | สหรัฐอเมริกา | 10.525 กิกะเฮิร์ตซ์ (5V) | FCC-ID |
| PD-V10-502 | เบลเยียม, ฮอลแลนด์, อิตาลี | 10.525 กิกะเฮิร์ตซ์ (5V) | ตรงตามคำสั่ง RED |
| PD-V10-301 | สหราชอาณาจักร | 10.587 กิกะเฮิร์ตซ์ (3V) | |
| PD-V10-302 | เบลเยียม, ฮอลแลนด์, อิตาลี | 10.525 กิกะเฮิร์ตซ์ (3V) | ตรงตามคำสั่ง RED |
| ความถี่ | ดูตารางข้างบน |
| กำลังขับ (ต่ำสุด) | EIRP 5 dBm |
| แรงดันไฟฟ้าที่ใช้งาน | +5 โวลต์ ± 0.25 โวลต์ +3 โวลต์ ± 0.15 โวลต์ |
| กระแสไฟในการทำงาน (CW) | 25mA (สูงสุด) 20mA (ประเภท) |
| การปล่อยฮาร์มอนิก | <-30dBm |
| กระแสไฟฟ้าเฉลี่ย (5% DC) | ประเภท 1 มิลลิแอมป์ |
| ความกว้างของพัลส์ (ต่ำสุด) | 5 µวินาที |
| รอบการทำงาน (ขั้นต่ำ) | 1% |
| ความถี่การทำซ้ำของพัลส์ | 2-4 กิโลเฮิร์ตซ์ |
| ความไว (สำหรับอัตราส่วน 10 dB S/N) | -84 เดซิเบลม |
| เสียงรบกวน (วัดในแบนด์วิธ 3Hz ถึง 80Hz) | < 30µV |
| ได้รับ | 5 เดซิเบล |

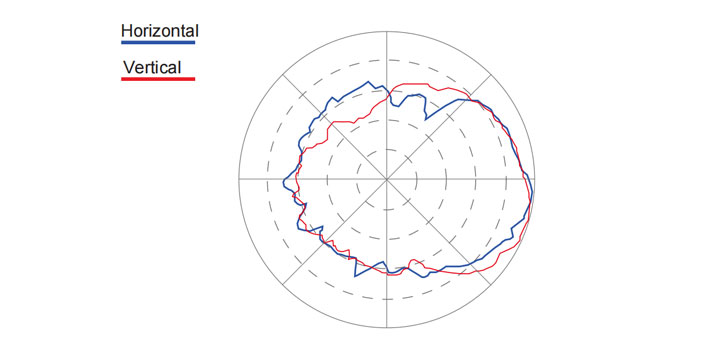

| ความกว้างของลำแสง -3 dB | |
| อีเพลน | 50° |
| เอช เพลน | 60° |
| น้ำหนัก | 4 ก |

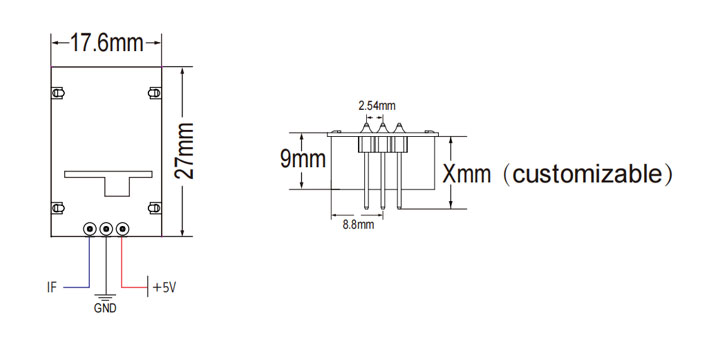

| ขั้วต่อหัวเข็มหมุด | ระยะห่าง 2.54 มม. X3 |
| เป็นไปตามข้อกำหนด RoHS | |
| พลังงาน/อุณหภูมิ ค่าสัมประสิทธิ์ (เกินช่วงอุณหภูมิการทำงาน) | 3 เดซิเบล |
| ความถี่/อุณหภูมิ ค่าสัมประสิทธิ์ (เกินช่วงอุณหภูมิการทำงาน) | 6.5 เมกะเฮิรตซ์ |
| อุณหภูมิในการทำงาน | -20° C ถึง +70° C |
ความแรงของเอาท์พุตของเซนเซอร์ (ช่วงการตรวจจับ) ขึ้นอยู่กับอัตราส่วนสัญญาณต่อสัญญาณรบกวน สูงหรือต่ำกว่าอุณหภูมิการทำงานที่กำหนด เซ็นเซอร์ก็สามารถทำงานได้เช่นกัน แต่ประสิทธิภาพจะลดลง เพื่อหลีกเลี่ยงความเสียหายต่ออุปกรณ์ ควรใช้ความระมัดระวังระหว่างการใช้งาน การคายประจุไฟฟ้าสถิตที่เหมาะสม (ESD) ควรปฏิบัติตามข้อควรระวังในทุกขั้นตอนของการจัดเก็บ การจัดการ การประกอบ และการทดสอบ
