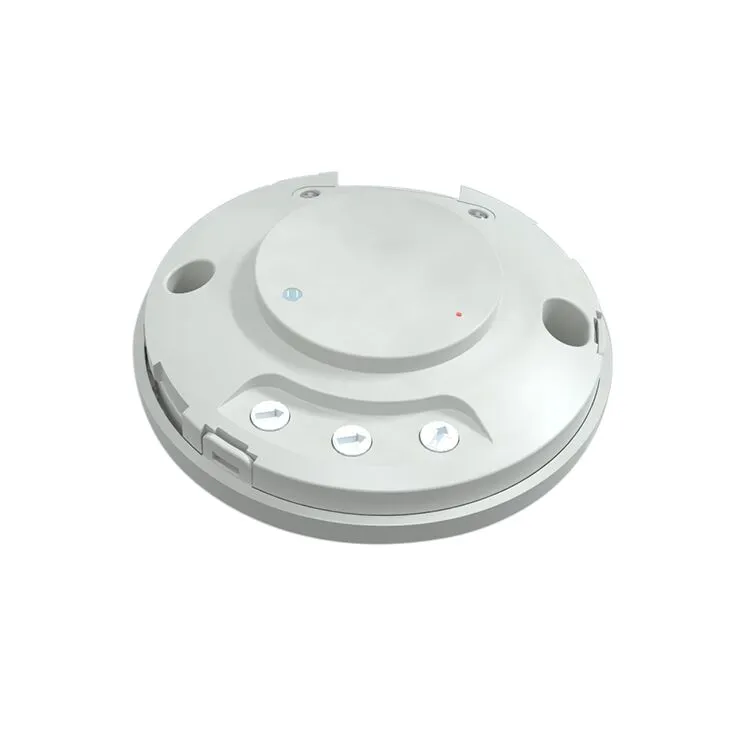

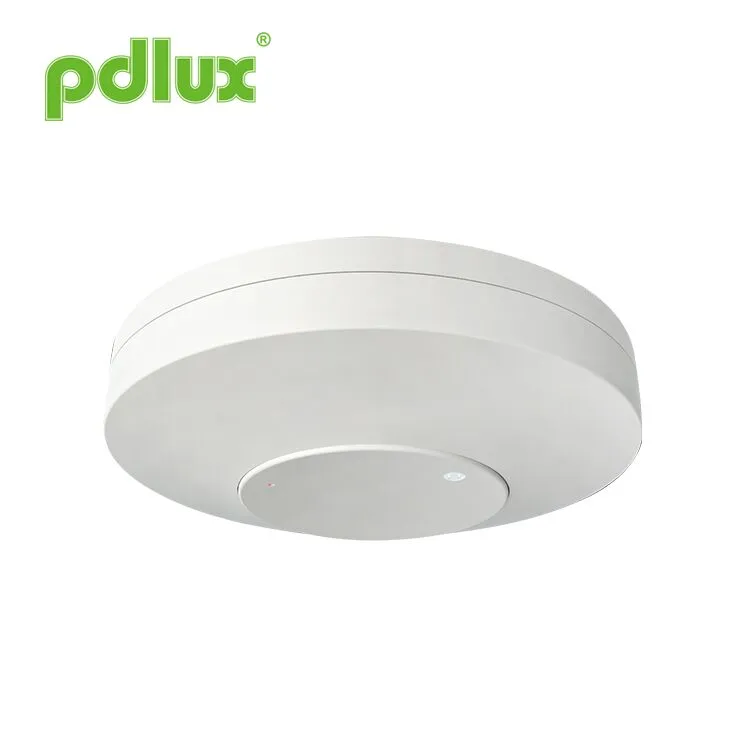

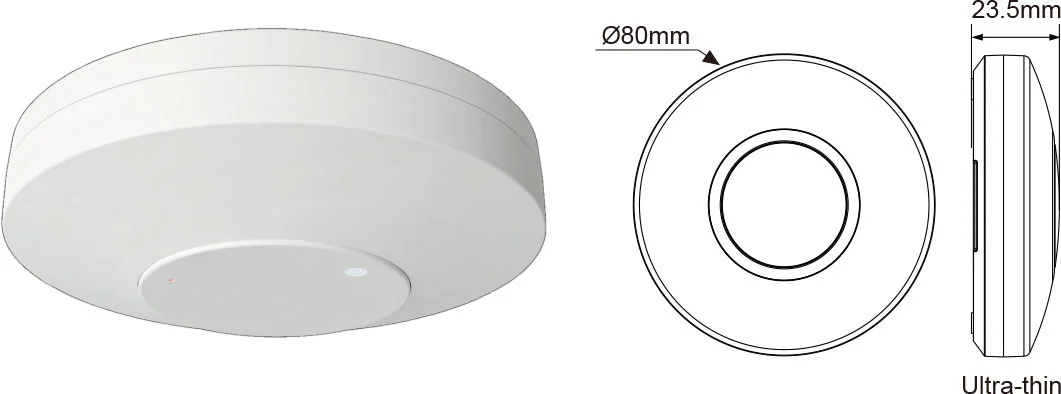

PDLUX PD-M330-C 5.8GHz mmwave ตรวจพบการปรากฏตัวของมนุษย์
ใช้ FMCW เพื่อตรวจจับคนในพื้นที่ที่กำหนด ด้วยการรวมการประมวลผลสัญญาณเรดาร์เข้ากับอัลกอริทึมการตรวจจับมนุษย์ที่แม่นยำสามารถตรวจจับความไวสูงของมนุษย์ซึ่งสามารถตรวจจับการเคลื่อนไหวและเป้าหมายของมนุษย์ที่อยู่นิ่ง การปรากฏตัวทางชีวภาพ (ส่วนใหญ่เป็นร่างกายมนุษย์) ที่มีลักษณะเช่นการหายใจและการเต้นของหัวใจในช่วงการตรวจจับถูกตรวจพบเพื่อให้ร่างกายมนุษย์สามารถรับรู้ได้โดยไม่ต้องเคลื่อนไหวร่างกายรวมถึงคนนอนหลับ
แบบอย่าง:PD-M330-C
ส่งคำถาม
สรุป
ใช้ FMCW เพื่อตรวจจับคนในพื้นที่ที่กำหนด ด้วยการรวมการประมวลผลสัญญาณเรดาร์เข้ากับอัลกอริทึมการตรวจจับมนุษย์ที่แม่นยำสามารถตรวจจับความไวสูงของมนุษย์ซึ่งสามารถตรวจจับการเคลื่อนไหวและเป้าหมายของมนุษย์ที่อยู่นิ่ง การปรากฏตัวทางชีวภาพ (ส่วนใหญ่เป็นร่างกายมนุษย์) ที่มีลักษณะเช่นการหายใจและการเต้นของหัวใจในช่วงการตรวจจับถูกตรวจพบเพื่อให้ร่างกายมนุษย์สามารถรับรู้ได้โดยไม่ต้องเคลื่อนไหวร่างกายรวมถึงคนนอนหลับ
ข้อกำหนด
| ความถี่ในการใช้งาน: | 5.8GHz |
| โหลดอันดับ: | 800W (ต้านทาน)/300W (capacitive) |
| คะแนนแรงดันไฟฟ้า: | 100-240V AC, 50/60Hz |
| สัญญาณเอาต์พุต: | สวิตช์เปิด/ปิด |
| การใช้พลังงานสแตนด์บาย: | <0.4W |
| ความสูงการติดตั้ง: | 2.5-6 ม. |
| รัศมีการตรวจจับ: | > 2-6m (ปรับได้) |
| ช่วงควบคุมแสง: | 5-300Lux - กลางวัน |
| การปิดล่าช้า: | 10 วินาทีถึง 8 นาที (ตั้งค่าการปิดล่าช้า เวลาตามต้องการ) |
| ระดับการป้องกัน: | IP20 |

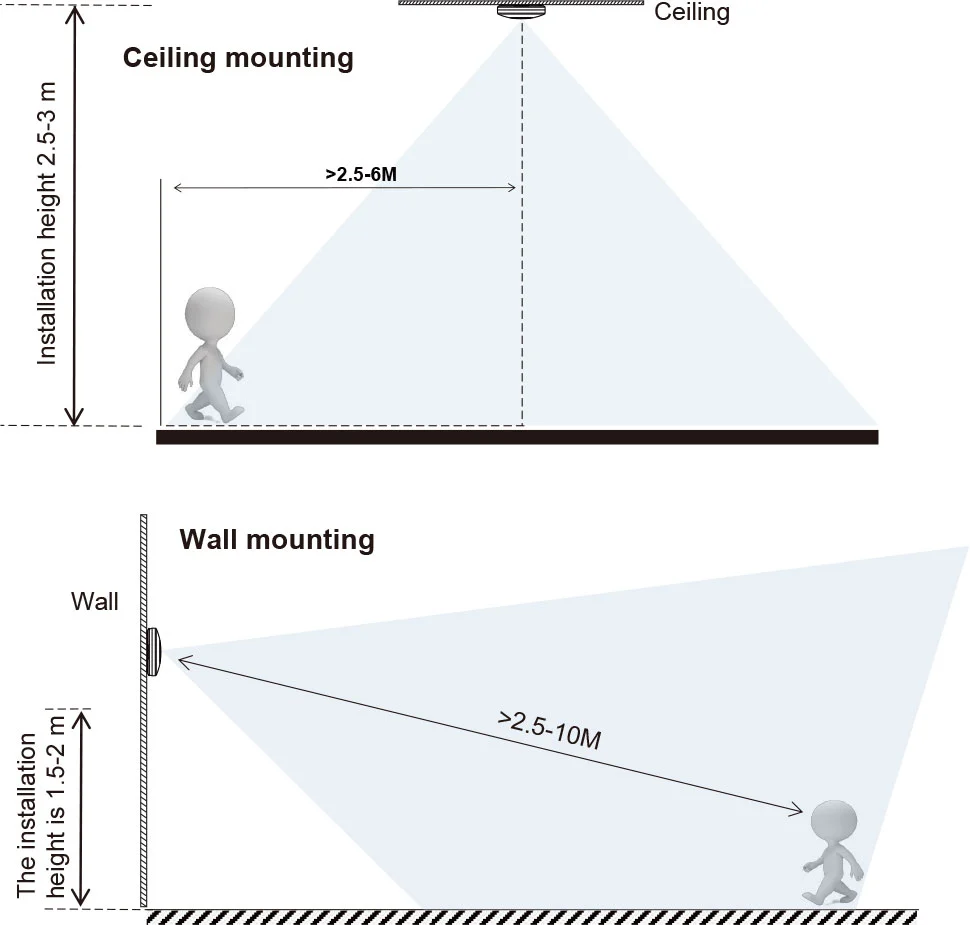

แผนผังไดอะแกรมของการกระจายพื้นที่ตรวจจับ
การทำงาน
ระบุทั้งกลางวันและกลางคืนโดยอัตโนมัติ สามารถปรับแสงโดยรอบตามความต้องการของคุณ: เมื่อหันไปหาดวงอาทิตย์ (สูงสุด) มันจะทำงานได้ในเวลากลางวันและตอนกลางคืนเมื่อถึงดวงจันทร์ (ขั้นต่ำ) มันจะทำงานภายใต้สถานการณ์น้อยกว่า 10lux เท่านั้น สำหรับการปรับเปลี่ยนโปรดดูวิธีการทดสอบ
การล่าช้าเวลาจะถูกเพิ่มอย่างต่อเนื่อง: เมื่อได้รับสัญญาณการเหนี่ยวนำครั้งที่สองหลังจากตัวเหนี่ยวนำครั้งแรกมันจะคำนวณเวลาอีกครั้งในส่วนที่เหลือของการล่าช้าครั้งแรกครั้งแรก (ตั้งเวลา)
การปรับล่าช้า: สามารถตั้งค่าได้ตามต้องการ ค่าต่ำสุดคือ 10 วินาทีและค่าสูงสุดคือ 8 นาที

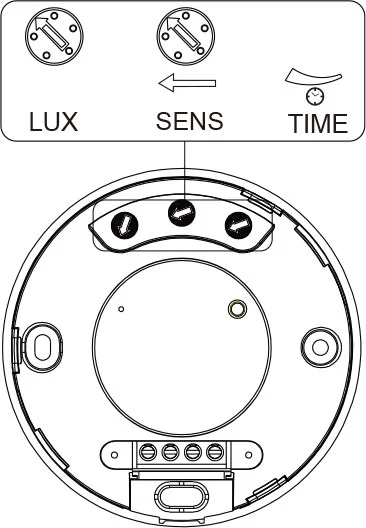

(1) การตั้งค่าการควบคุมแสง
ปรับไฟทำงาน หมุนตามเข็มนาฬิกาเพื่อเพิ่มและหมุนทวนเข็มนาฬิกาเพื่อลดลง เมื่อเปลี่ยนเป็นมินิมันจะทำงานได้ต่ำกว่าการควบคุมแสงประมาณ 10lux เมื่อหันไปหาสูงสุดมันสามารถทำงานได้ใด ๆ
(2) การตั้งค่าเวลา
ปรับการตั้งค่าเวลาการโหลด หมุนตามเข็มนาฬิกาเพื่อเพิ่มและหมุนทวนเข็มนาฬิกาเพื่อลดลง การตั้งค่าเวลาประมาณ 8 นาทีเมื่อเปลี่ยนเป็นสูงสุดและการตั้งค่าเวลาอยู่ที่ประมาณ 10 วินาทีเมื่อเปลี่ยนเป็นขั้นต่ำ
(3) การตั้งค่าช่วงการตรวจจับ (ความไว)
ระยะการตรวจจับต่ำสุดเมื่อหมุนทวนเข็มนาฬิกาไปที่ด้านล่างและสูงสุดเมื่อหมุนตามเข็มนาฬิกาไปด้านล่าง
ช่วงเป้าหมายการตรวจจับเรดาร์สูงสุดคือระยะทางเส้นตรง 6 ม. ระหว่างร่างกายมนุษย์และเซ็นเซอร์และช่วงการตรวจจับคือ 2-6 ม.
หมายเหตุ: เมื่อแสงปิดอัตโนมัติมันจะใช้เวลา 1 วินาทีก่อนที่เซ็นเซอร์จะพร้อมที่จะตรวจจับการเคลื่อนไหวอื่นนั่นคือสัญญาณที่ตรวจพบได้เพียง 1 วินาทีในภายหลังแสงจะเป็นแบบอัตโนมัติ
ส่วนใหญ่เป็นสำหรับการปรับเวลาหน่วงเวลาจากช่วงเวลาที่สัญญาณที่ตรวจพบและแสงอัตโนมัติจนถึงแสงอัตโนมัติ คุณสามารถกำหนดเวลาหน่วงตามความต้องการในทางปฏิบัติของคุณ แต่คุณควรลดเวลาการหน่วงเวลาเพื่อการประหยัดพลังงานเนื่องจากเซ็นเซอร์อินฟราเรดมีฟังก์ชั่นของการตรวจจับอย่างต่อเนื่องนั่นคือการเคลื่อนไหวใด ๆ ที่ตรวจพบก่อนที่เวลาหน่วงจะผ่านไปจะเริ่มต้นการจับเวลาอีกครั้ง

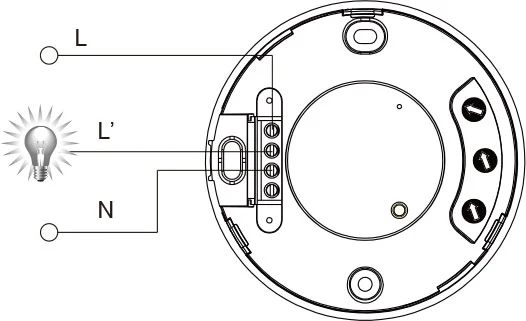

ไดอะแกรมการเชื่อมต่อสาย
●เชื่อมต่อ n, l กับพลังงาน;
●เชื่อมต่อ n, l ’กับโหลด

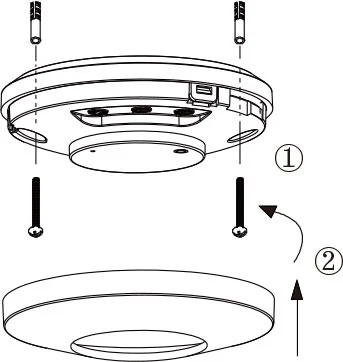

คำแนะนำการติดตั้ง
บันทึก:
ก่อนติดตั้งสวิตช์ปิดไฟ
ทดสอบ
1. เปิดปุ่ม LUX ตามเข็มนาฬิกาให้สูงสุด (ดวงอาทิตย์) เลี้ยวเวลาลูกบิดทวนเข็มนาฬิกาให้ต่ำสุดเซ็นเซอร์หมุนลูกบิดตามเข็มนาฬิกาตามเข็มนาฬิกาให้สูงสุด
2. หลังจากเปิดไฟหากไม่ตรวจพบสัญญาณต่อเนื่องโหลดที่ควบคุมจะหยุดทำงานหลังจาก 10 วินาทีถึง 8 นาที
3. เมื่อตรวจพบโหลดจะทำงานและไฟแสดงสถานะเปิดอยู่ หลังจาก 10 วินาทีถึง 8 นาทีหากไม่พบสัญญาณต่อเนื่องไฟแสดงสถานะจะหยุดทำงาน หากตรวจพบสัญญาณหลังจาก 10 วินาทีโหลดควรเริ่มทำงานไฟแสดงสถานะควรสว่างขึ้นและหยุดทำงานหลังจาก 5 วินาทีถึง 8 นาที ในเวลานี้ไม่พบสัญญาณต่อเนื่อง
4. หมุนลูกบิด Lux ทวนเข็มนาฬิกาให้ต่ำสุด หากการทดสอบดำเนินการที่ 10lux หรือสูงกว่าโหลดไม่ควรทำงานหลังจากโหลดอุปนัยหยุดทำงาน แต่ถ้าคุณครอบคลุมหน้าต่างตรวจจับด้วยวัตถุทึบแสง (ผ้าขนหนู ฯลฯ ) โหลดจะทำงานได้ ในกรณีที่ไม่มีสัญญาณตรวจจับโหลดควรหยุดทำงานภายใน 10 วินาทีถึง 8 นาที
คู่มือนี้มีไว้สำหรับการเขียนโปรแกรมเนื้อหาปัจจุบันของผลิตภัณฑ์นี้มีการเปลี่ยนแปลงและการปรับเปลี่ยนผู้ผลิตโดยไม่ต้องแจ้งให้ทราบล่วงหน้า!
เป็นสิ่งต้องห้ามอย่างเคร่งครัดที่จะคัดลอกเนื้อหาของคู่มือการใช้งานเพื่อจุดประสงค์อื่น ๆ โดยไม่ได้รับอนุญาตจาก บริษัท
