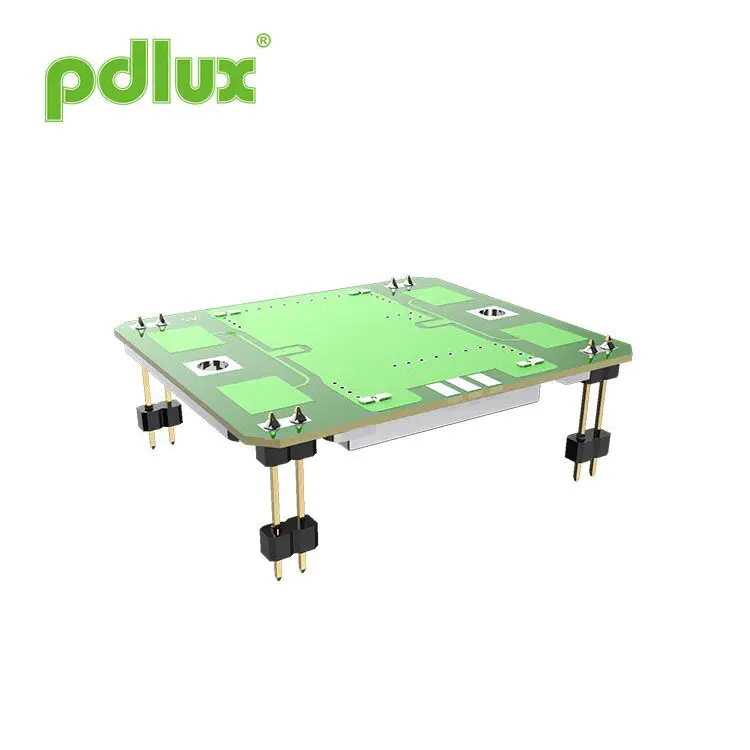

โมดูล Doppler PD-V9-H X-Band พร้อมการตรวจจับมุมกว้าง
กำลังมองหาเซ็นเซอร์การเคลื่อนไหวเรดาร์ที่เชื่อถือได้และประหยัดพลังงานอยู่หรือไม่? PD-V9-H X-Band Doppler โมดูลที่มีการตรวจจับมุมกว้างเป็นตัวเลือกในอุดมคติของคุณ มันเป็นโมดูลเรดาร์ X-band Doppler ที่ทำงานระหว่าง 10.525GHz และ 10.687GHz มันมีการตรวจจับ H-plane ที่กว้างและความแม่นยำของเครื่องบินอิเล็กทรอนิกส์แคบทำให้เหมาะสำหรับแอปพลิเคชันเช่นการตรวจสอบความปลอดภัยไฟตรวจจับการเคลื่อนไหวประตูอัตโนมัติและระบบตรวจจับวัตถุมือถืออื่น ๆ สำหรับความต้องการที่มีกำลังต่ำผู้ใช้สามารถเปลี่ยนไปใช้โหมด PWM เพื่อลดกระแสงานที่ทำงานได้อย่างมีประสิทธิภาพ ได้รับการสนับสนุนจากการจัดส่งที่รวดเร็วและการสนับสนุนหลังการขายที่เชื่อถือได้เป็นตัวเลือกที่เชื่อถือได้สำหรับโซลูชันการตรวจจับอัจฉริยะที่หลากหลาย
แบบอย่าง:PD-V9-H
ส่งคำถาม
ขนาด
คุณสมบัติ
- การตั้งค่าความถี่: 10.525-10.587GHz
- รวมถึงเสาอากาศแพทช์
- Dro: Dielectric Resonator Oscilato
- ท่อระบายน้ำปัจจุบันต่ำ DC
- ขนาดเล็ก
- การปฏิบัติตาม ROHS
ข้อกำหนด
| รายการ | ข้อกำหนด | |
| การตั้งค่าความถี่ | 10.525-10.587GHz (ปรับแต่งตามข้อกำหนดที่แตกต่างกัน) | |
| เงื่อนไข | ta = +25 c， ไวน์ = +5 vdc | |
| แรงดันไฟฟ้า | +5.0 ± 0.5 VDC | |
| การดำเนินงานในปัจจุบัน | <32 ฉันพิมพ์ | |
| กำลังขับ | 20 MW (13 dBm) E.I.R.P. ประเภท | |
| เสถียรภาพความถี่ | ± 5 MHz สูงสุด (TA: -30 ถึง +55 C) | |
| ส่งคืนความไวต่อการสูญเสีย | -90 dbc typ | |
| การปล่อยฮาร์มอนิกที่สอง | ช่วง -40 dbm | |
| เสาอากาศ beamwidth (-3 dB) | อิเล็กทรอนิกส์ | 36 องศานาม (มุมเต็มของ oretical ที่ 72 องศา) |
| H-plane | 72 องศานาม (มุมเต็มของ oretical ที่ 144 องศา) | |
| RF Interface | เสาอากาศ | |
| ช่วงอุณหภูมิ | -30 ถึง +55 C (ขอบเขตการใช้งานมาตรฐาน), -40 ถึง +80 C (ช่วงการใช้งานสูงสุด) | |
| ระเบียบเพื่อการปฏิบัติตามกฎระเบียบ | ETS 300 440 | |
รูปแบบการแผ่รังสี
บทนำสั้น ๆ
โมดูล Doppler PD-V9-H Band ที่มีการตรวจจับมุมกว้างทำงานใน X-band ความถี่ในการทำงานอยู่ในช่วงความถี่ 10.525GHz ถึง 10.687GHz ผู้ใช้จำเป็นต้องทำการซื้อตามการปรับแต่งตามกฎระเบียบความถี่ของประเทศที่ตั้งอยู่ ตัวอย่างเช่น 10.525GHz, 1 0.587GHz, 10.687GHz เซ็นเซอร์ PD-V9 Series มีการใช้กันอย่างแพร่หลายในการรักษาความปลอดภัยและการเฝ้าระวังผลิตภัณฑ์แอพพลิเคชั่นเซ็นเซอร์ประตูอัตโนมัติไฟตรวจจับมือถือเซ็นเซอร์ IoT เซ็นเซอร์ความเร็วและผลิตภัณฑ์เซ็นเซอร์มือถือต่างๆ
เซ็นเซอร์มีการตรวจจับมุมขนาดใหญ่ H-plane และการตรวจจับมุมเล็ก ๆ ของ EPLAN ผู้ใช้สามารถแก้ไขเซ็นเซอร์ในมุมที่แตกต่างกันตามต้องการระหว่างการใช้งาน ราวกับว่าผู้ใช้ต้องการให้กระแสการทำงานของเซ็นเซอร์มีขนาดเล็กที่สุดเท่าที่จะเป็นไปได้คุณสามารถตั้งค่าโหมดแหล่งจ่ายไฟของเซ็นเซอร์เป็นโหมด PWM (รอบการทำงาน) ซึ่งสามารถลดกระแสงานได้อย่างมีประสิทธิภาพ
ปัญหาที่อาจเกิดขึ้น
เมื่อผู้ใช้พบปัญหาต่อไปนี้ในขณะที่ใช้หรือแทนที่เซ็นเซอร์ดั้งเดิมโดยตรง
1. ใช้ก่อน:
เมื่อคุณใช้เซ็นเซอร์ PD-V9 Series เป็นครั้งแรกและพบกับความไวสูงหรือความไวไม่เพียงพอคุณควรตรวจสอบสถานะการตั้งค่า Gain ของวงจรขยายก่อน และวิธีการคำนวณที่ใช้โดย MCU ในการประมวลผลสัญญาณนั้นเหมาะสมหรือไม่ โดยทั่วไปแล้วมันเป็นเรื่องง่ายที่จะหาวิธีแก้ปัญหา
2. ปัญหาที่เป็นไปได้ที่อาจเกิดขึ้นเมื่อเปลี่ยนเซ็นเซอร์ที่ใช้ก่อนหน้านี้โดยตรง:
เมื่อเปลี่ยนเซ็นเซอร์ที่ใช้ก่อนหน้านี้โดยตรงอาจมีปัญหาของความไวสูงและความไวต่ำซึ่งสามารถแก้ไขได้ง่าย เพียงแค่เพิ่มวงจรการขยายหรือลดอัตราขยายของวงจรขยายก็เพียงพอแล้ว ไม่จำเป็นต้องพิจารณาอัลกอริทึมการประมวลผลสัญญาณของ MCU
ช่วยให้ผู้เริ่มต้นอาจต้องการเมื่อใช้:
หากคุณประสบปัญหาในขณะที่ใช้เซ็นเซอร์ PD-V9 Series และต้องการความช่วยเหลือ คุณสามารถติดต่อเราทางอีเมล โดยทั่วไปการพูดสามารถหาคำตอบได้
