PDLUX เปิดตัวโมดูลตรวจจับ Doppler X-Band PD-V9H/PD-V9P/PD-V9S ที่ได้รับการอัพเกรดแล้ว ตัวเลือกเวอร์ชันปลอดพินแบบกำหนดเอง

Ningbo PDLUX Electronic Technology เปิดตัวเซ็นเซอร์เรดาร์ Doppler PD-V9 X-band ที่ได้รับการปรับปรุงอย่างเป็นทางการ รวมถึง PD-V9H, PD-V9P และ PD-V9S นำเสนอรูปแบบพินที่หลากหลายและตัวเลือกความถี่กระแสหลักสองตัวเลือก ควบคู่ไปกับการปรับแต่งแบบไม่ใช้พิน ซีรีส์นี้ตอบสนองความต้องการเลย์เอาต์ PCB ที่หลากหลายจากผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ทั่วโลก

ความแตกต่างหลัก: เค้าโครงพินและการเลือกความถี่

ทั้งสามรุ่นมีวงจร เสาอากาศ และประสิทธิภาพทางไฟฟ้าที่เหมือนกัน โดยมีความแตกต่างเฉพาะพินพิทช์และความถี่ในการทำงานเพื่อให้สอดคล้องกับมาตรฐานวิทยุในภูมิภาค:

· PD-V9H:10.587GHz±10MHz (ความถี่มาตรฐานของสหภาพยุโรป), X1=3.4 มม., X2=ระยะห่างพิน 9.8 มม. สำหรับการออกแบบ PCB ทั่วไปของยุโรปและอเมริกา

· PD-V9P:10.525GHz±20MHz (ความถี่สากลทั่วโลก), พิน X1=3 มม., X2=8.9 มม. ขนาดกะทัดรัดเพื่อประหยัดพื้นที่ PCB

· PD-V9S:10.525GHz±20MHz, รูปแบบพินมาตรฐาน 3.4/9.8 มม. สำหรับการเปลี่ยนเซ็นเซอร์รุ่นเก่าโดยตรง

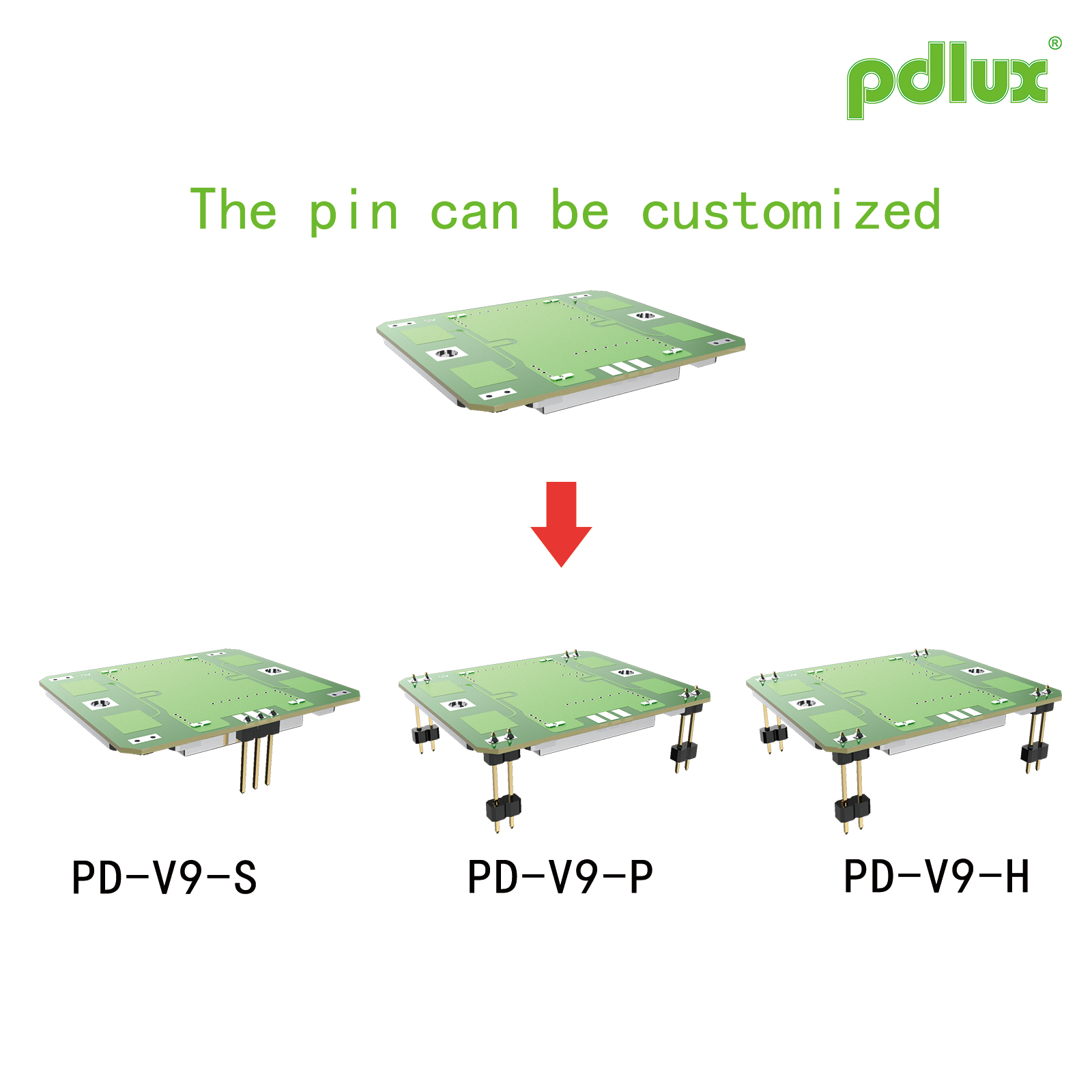

ตัวเลือกที่กำหนดเอง:โมดูลเปล่าแบบไม่มีพินสำหรับการติดตั้ง SMD มีให้บริการตามคำขอ ขนาด X3 สามารถปรับแต่งตามข้อกำหนดของลูกค้า

ข้อมูลจำเพาะที่เหนือกว่าแบบรวมสำหรับซีรี่ส์ PD-V9 ทั้งหมด

สร้างขึ้นด้วยออสซิลเลเตอร์ไดอิเล็กทริกเรโซเนเตอร์ DRO และเสาอากาศแบบแพทช์ในตัว กลุ่มผลิตภัณฑ์ทั้งหมดมีข้อกำหนดเฉพาะที่สอดคล้องกัน:

· แรงดันไฟฟ้า: DC5V ± 0.5V, กระแสไฟทั่วไปต่ำกว่า 32mA; โหมดพลังงาน PWM รองรับการใช้พลังงานต่ำเป็นพิเศษ

· EIRP ทั่วไป:13dBm(20mW), รับความไว -90dBc, ฮาร์มอนิกที่สอง ≤-40dBm

· อุณหภูมิในการทำงาน: -30°C~+55° ช่วงปกติ ขยายจาก -40°C ถึง +80°C

· มุมลำแสง: 36° E-plane, 72° H-plane; มีมุมติดตั้งที่ยืดหยุ่น

· ได้รับการรับรอง RoHS และสอดคล้องกับ ETS 300 440 สำหรับการอนุมัติตลาดทั่วโลก

สถานการณ์การใช้งานที่หลากหลาย

เหมาะอย่างยิ่งสำหรับประตูอัตโนมัติ ไฟเซ็นเซอร์ตรวจจับความเคลื่อนไหว สัญญาณเตือนภัย เซ็นเซอร์ตรวจจับ IoT และอุปกรณ์ตรวจจับความเร็ว เมื่อเปลี่ยนโมดูลเรดาร์เก่า ผู้ใช้เพียงปรับแต่งเกนของแอมพลิฟายเออร์เพื่อแก้ไขปัญหาความไวโดยไม่ต้องมีการแก้ไขโค้ด MCU ซึ่งช่วยลดต้นทุนการพัฒนาได้อย่างมาก
