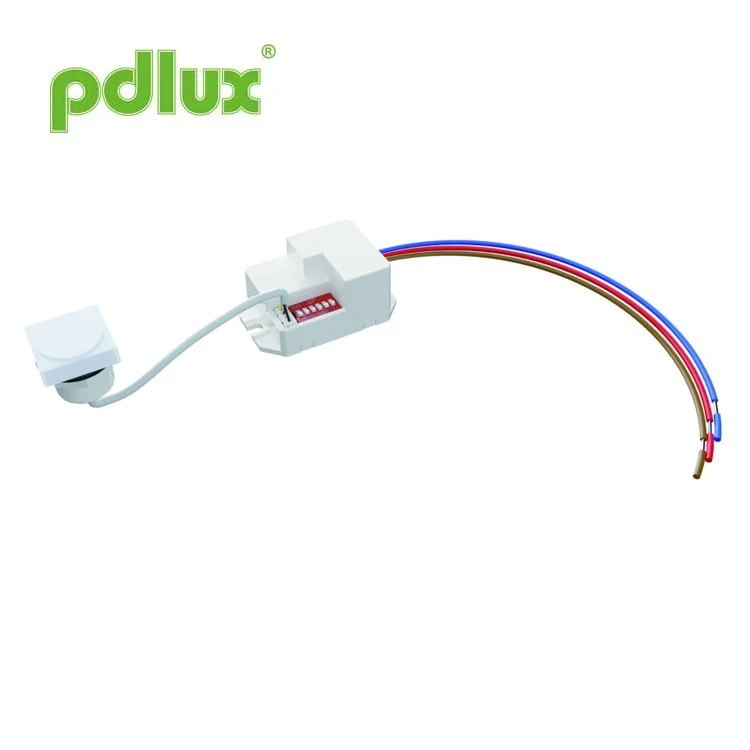

เซ็นเซอร์ไมโครเวฟ Square Head 5.8GHz ใหม่สำหรับบันไดและทางเดินแคบ
Pdlux’s New Square Head 5.8GHz Microwave Sensor for Narrow Stairwell & Corridor provides reliable 360° motion detection based on the Doppler principle. The built‑in MCU improves accuracy while reducing false alarms, and its low‑power operation is safe for humans. Compact in design, it resists environmental interference and maintains stable frequency over a wide temperature range—ideal for energy saving and security in passageways, elevators, and public areas.
แบบอย่าง:PD-MB15Y
ส่งคำถาม

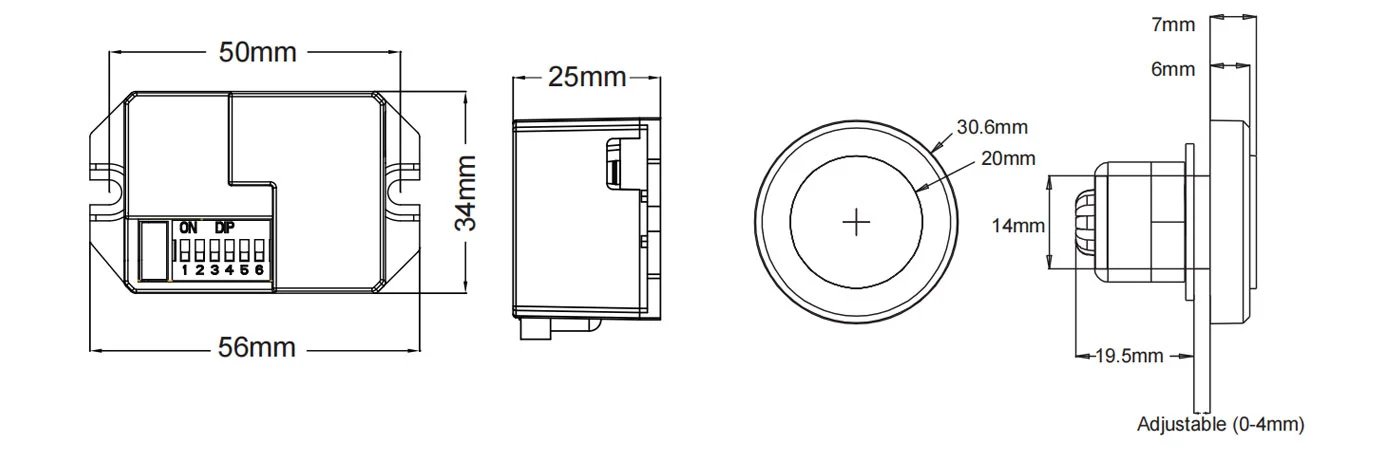

ขนาดสินค้า
สรุป
นี่คือเซ็นเซอร์ไมโครเวฟดิจิตอลความแม่นยำสูงซึ่งมีช่วงการตรวจจับ 360° และความถี่ในการทำงานคือ 5.8GHz ขึ้นอยู่กับหลักการดอปเปลอร์ซึ่งรวมการเปล่งและรับ ใช้ MCU (Micro Control Unit) ที่เพิ่มความแม่นยำอย่างมากและลดอัตราความผิดพลาด มีลักษณะที่ละเอียดอ่อนและมีโครงสร้างที่กะทัดรัด สามารถเชื่อมต่อกับโหลดได้อย่างอิสระหรือติดตั้งภายในโคมไฟได้อย่างง่ายดายด้วยโป๊ะโคม ทำจากแก้วหรือพลาสติก มีการใช้กันอย่างแพร่หลายในทางเดิน ห้องน้ำ ลิฟต์ บ้านหรือพื้นที่สาธารณะอื่นๆ เพื่อความปลอดภัยหรือการประหยัดพลังงาน
คุณสมบัติ
1.อันตรายจากรังสี: กำลังส่งสัญญาณต่ำกว่า 0.2mW ซึ่งไม่เป็นอันตรายต่อร่างกายมนุษย์
2. ความสามารถในการป้องกันการรบกวนที่แข็งแกร่งสามารถทำงานได้ในช่วงอุณหภูมิ -15 ℃ - + 70 ℃
3.ความถี่คงที่และความถี่ดริฟท์จะไม่เกิดขึ้นในช่วงความถี่

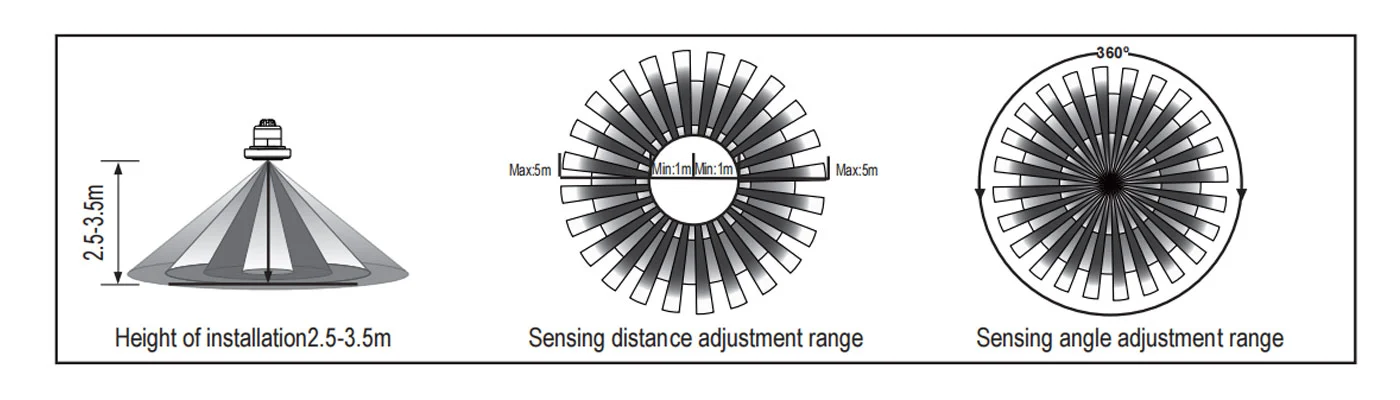

ข้อมูลเซ็นเซอร์

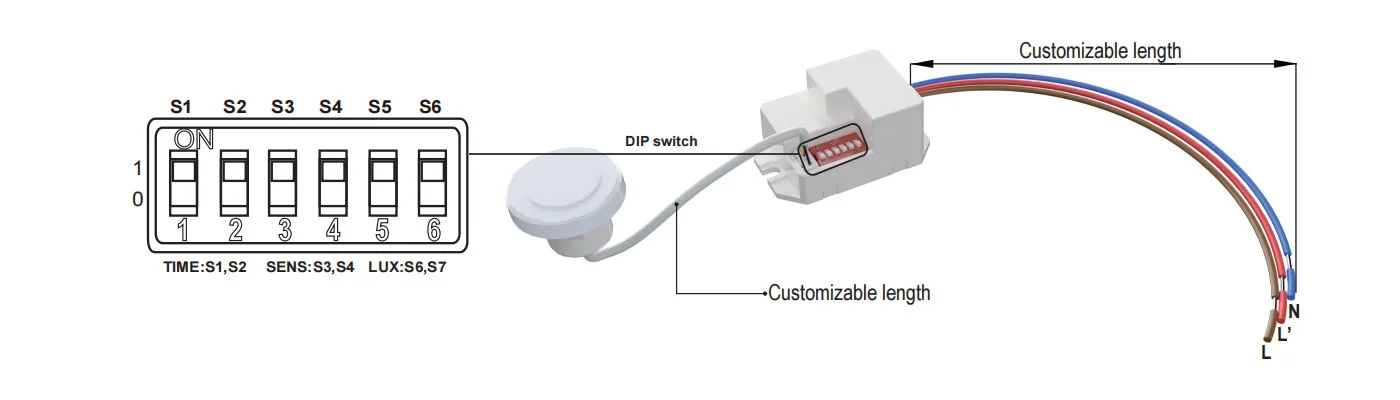

ลักษณะการตั้งค่า: สวิตช์ DIP
ข้อมูลจำเพาะ
=| แหล่งพลังงาน | 220-240VAC |
| ความถี่ไฟฟ้า | 50เฮิร์ต |
| ระบบเอชเอฟ | 5.8GHz (ความถี่กลาง) คลื่นไฟฟ้า CW, วง ISM |
| โหลดจัดอันดับ | 800W Max.ทังสเตน 200W Max.ฟลูออเรสเซนต์และ LED |
| ระดับการป้องกัน | IP20 คลาส II |
| นั่งติดตั้ง | ในอาคาร ติดตั้งบนเพดาน |
| กำลังส่ง | <0.2มิลลิวัตต์ |
| มุมการตรวจจับ | 360° |
| ช่วงการตรวจจับ | 1m-2m-4m-5m (รัศมี) (ปรับได้) |
| การตั้งเวลา | 8sec-3min-10min-15min (ปรับได้) |
| การควบคุมแสง | 10LUX-50LUX- >2000LUX, (ปรับได้ |
| การใช้พลังงาน | ประมาณ 0.5W |
| อุณหภูมิในการทำงาน | -15°ซ~+70°ซ |

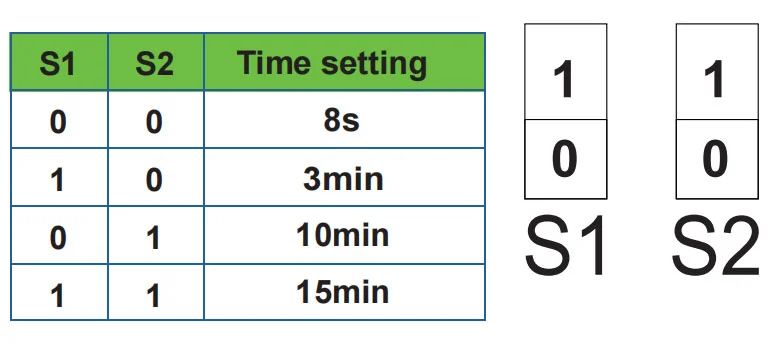

การตั้งเวลา S1 S2
สามารถกำหนดเป็น 8 วินาทีถึง 15 นาที การเคลื่อนไหวใดๆ ที่ตรวจพบก่อนเวลานี้จะเริ่มจับเวลาอีกครั้ง ขอแนะนำให้เลือกเวลาที่สั้นที่สุดสำหรับการปรับช่วงการตรวจจับและสำหรับการทดสอบการเดิน การตั้งค่าสวิตช์ไปที่ ON คือ “1” ส่วน OFF คือ “0”
ส่วนใหญ่จะใช้สำหรับการปรับเวลาหน่วงตั้งแต่ช่วงเวลาที่ตรวจพบสัญญาณและเปิดไฟอัตโนมัติจนถึงปิดไฟอัตโนมัติ คุณสามารถกำหนดเวลาล่าช้าได้ตามความต้องการในทางปฏิบัติของคุณ แต่คุณควรลดเวลาหน่วงลงลงเพื่อการประหยัดพลังงาน เนื่องจากเซ็นเซอร์ไมโครเวฟมีฟังก์ชันการตรวจจับอย่างต่อเนื่อง กล่าวคือ การเคลื่อนไหวใดๆ ที่ตรวจพบก่อนที่เวลาหน่วงจะผ่านไป จะเริ่มจับเวลาอีกครั้ง และไฟจะสว่างต่อไปเมื่อมีมนุษย์อยู่ในระยะการตรวจจับเท่านั้น

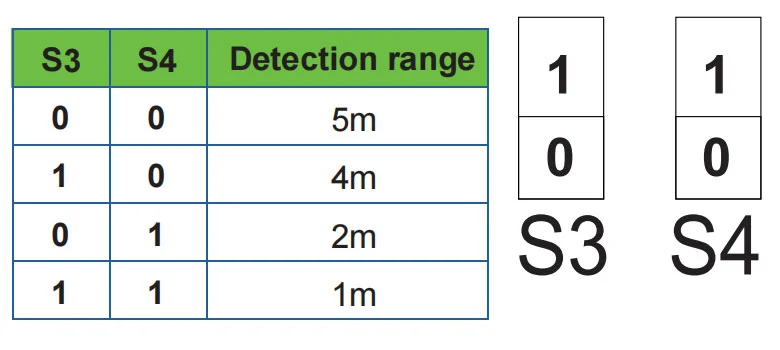

การตั้งค่าช่วงการตรวจจับ (ความไว) S3 S4
ระยะการตรวจจับเป็นคำที่ใช้อธิบายรัศมีของการหล่อวงกลมคร่าวๆ บนพื้นดิน เมื่อติดตั้งที่ความสูง 3 เมตร การตั้งค่าสวิตช์ไปที่ ON คือ “1” ส่วน OFF คือ “0”
หมายเหตุ: เมื่อใช้ผลิตภัณฑ์นี้ โปรดปรับความไว (ช่วงการตรวจจับ) ให้เป็นค่าที่เหมาะสมแต่สูงสุดเพื่อหลีกเลี่ยงปฏิกิริยาที่ผิดปกติที่เกิดจากการตรวจจับการเคลื่อนไหวที่ไม่ถูกต้องอย่างง่ายดายจากใบไม้และม่านที่พัด สัตว์ขนาดเล็ก หรือการรบกวนของระบบไฟฟ้าและอุปกรณ์ไฟฟ้า ทั้งหมดที่กล่าวมาข้างต้นจะนำไปสู่ปฏิกิริยาข้อผิดพลาด เมื่อผลิตภัณฑ์ไม่ทำงานตามปกติ โปรดลองลดความไวให้เหมาะสม จากนั้นทดสอบ การเคลื่อนไหวของมนุษย์จะทำให้เกิดการเหนี่ยวนำเซ็นเซอร์ ดังนั้นเมื่อคุณอยู่ภายใต้การทดสอบการทำงาน โปรดออกจากบริเวณการเหนี่ยวนำและอย่าเคลื่อนไหวเพื่อป้องกันไม่ให้เซ็นเซอร์ทำงานอย่างต่อเนื่อง

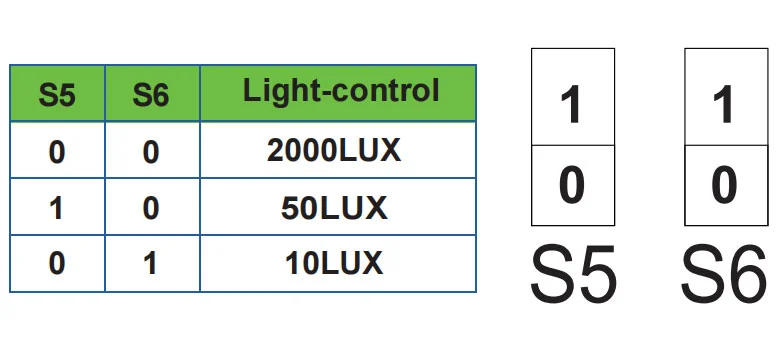

การตั้งค่าการควบคุมแสง S5 S6
สามารถกำหนดได้ในช่วง 10~>2000 LUX การตั้งค่าสวิตช์ไปที่ ON คือ “1” ส่วน OFF คือ “0”
คู่มือนี้ใช้สำหรับการเขียนโปรแกรมเนื้อหาปัจจุบันของผลิตภัณฑ์นี้ มีการเปลี่ยนแปลงและแก้ไขผู้ผลิตโดยไม่ต้องแจ้งให้ทราบล่วงหน้า!
ห้ามมิให้คัดลอกเนื้อหาของคู่มือการใช้งานเพื่อวัตถุประสงค์อื่นใดโดยไม่ได้รับอนุญาตจากบริษัทโดยเด็ดขาด
| ความผิดพลาด | สาเหตุความล้มเหลว | สารละลาย |
| โหลดไม่ทำงาน | การส่องสว่างของแสงถูกตั้งค่าไม่ถูกต้อง | ปรับการตั้งค่าโหลด |
| ภาระเสียหาย | เปลี่ยนโหลด | |
| ปิดเครื่องแล้ว | เปิดเครื่อง | |
| โหลดทำงานตลอดเวลา | มีสัญญาณต่อเนื่องในบริเวณการตรวจจับ | ตรวจสอบการตั้งค่าของ พื้นที่การตรวจจับ |
| โหลดจะทำงานเมื่อมี ไม่พบสัญญาณการเคลื่อนไหว | หลอดไฟติดตั้งไม่ดีเซ็นเซอร์จึงใช้งานไม่ได้ ตรวจจับสัญญาณที่เชื่อถือได้ | ปรับสถานที่ติดตั้งใหม่ |
| เซ็นเซอร์ตรวจจับสัญญาณการเคลื่อนไหว (การเคลื่อนไหว หลังกำแพง การเคลื่อนที่ของวัตถุขนาดเล็ก เป็นต้น) | ตรวจสอบการตั้งค่าของพื้นที่การตรวจจับ | |
| โหลดจะไม่ทำงานเมื่อตรวจพบสัญญาณการเคลื่อนไหว | ความเร็วในการเคลื่อนที่เร็วเกินไปหรือพื้นที่การตรวจจับที่กำหนดน้อยเกินไป | ตรวจสอบการตั้งค่าของพื้นที่การตรวจจับ |
คำเตือน! สถานการณ์ต่อไปนี้จะนำไปสู่ปฏิกิริยาข้อผิดพลาด
1. การติดตั้งบนวัตถุที่โยกจะทำให้เกิดข้อผิดพลาด
2. ม่านสั่นที่ถูกลมพัดจะทำให้เกิดข้อผิดพลาด กรุณาเลือกสถานที่ติดตั้งที่เหมาะสม
3. การติดตั้งในบริเวณที่มีการจราจรหนาแน่นจะทำให้เกิดข้อผิดพลาด
4. ประกายไฟที่เกิดจากอุปกรณ์บางชนิดที่อยู่ใกล้เคียงจะทำให้เกิดปฏิกิริยาผิดพลาด
● โปรดยืนยันด้วยการติดตั้งแบบมืออาชีพ
● เพื่อความปลอดภัย โปรดตัดไฟก่อนดำเนินการติดตั้งและถอดออก
● ความสูญเสียใดๆ ที่เกิดจากการทำงานที่ไม่เหมาะสม ผู้ผลิตจะไม่รับผิดชอบใดๆ
