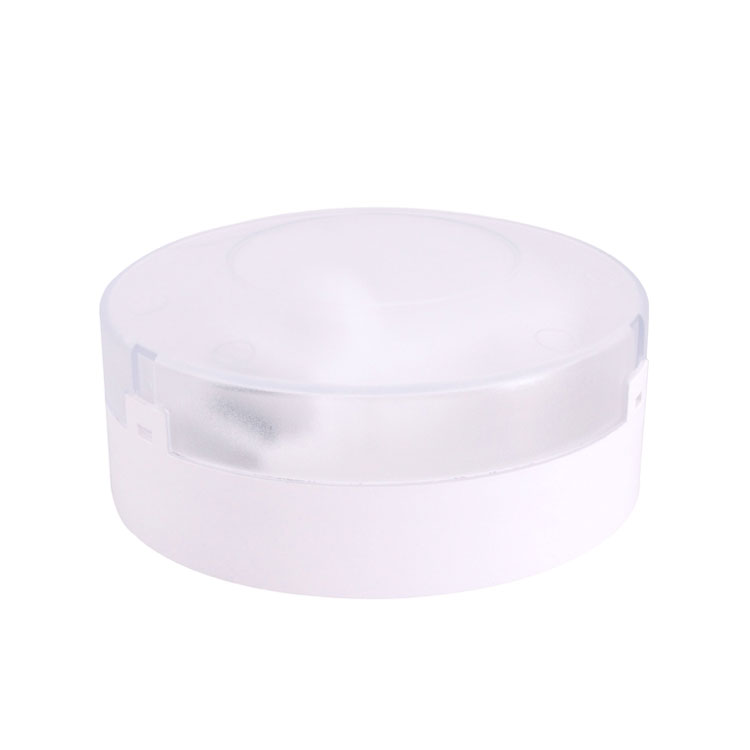

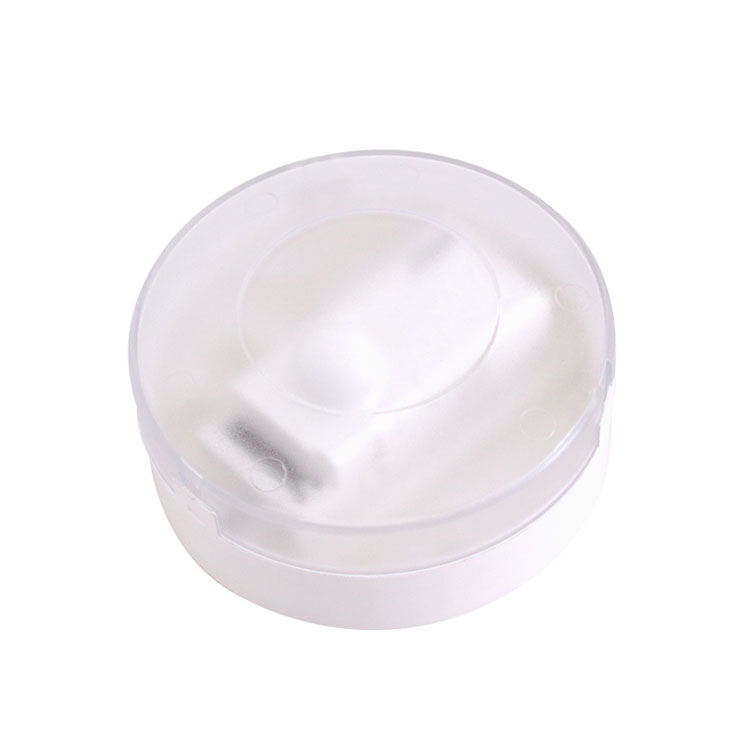

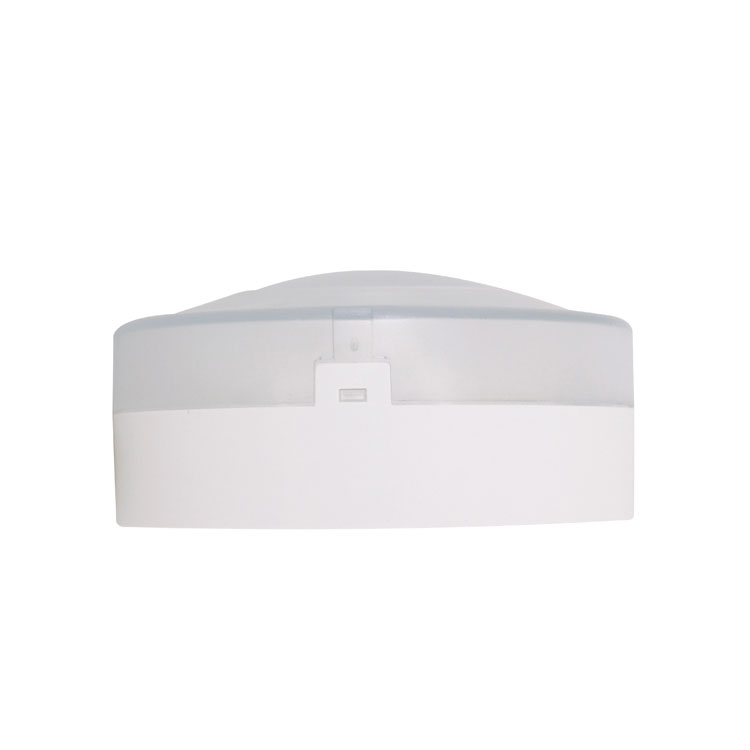

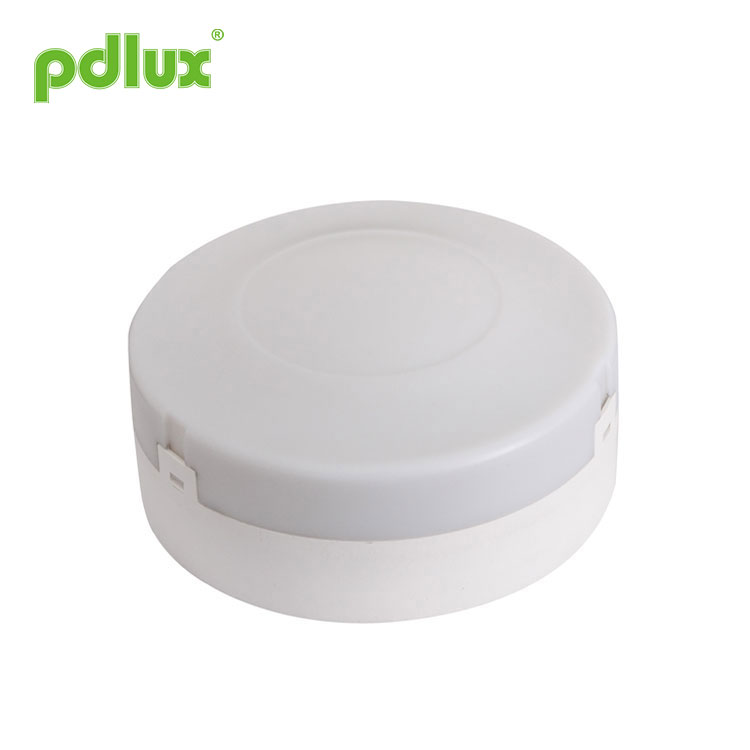

เซ็นเซอร์เรดาร์ไมโครเวฟ Doppler
เซ็นเซอร์เรดาร์ดอปเปลอร์ไมโครเวฟเป็นเซ็นเซอร์วัตถุเคลื่อนที่ที่สามารถตรวจจับได้ 360° และมีความถี่ในการทำงานคือ 5.8G ข้อดีของผลิตภัณฑ์นี้คือสถานะการทำงานที่มั่นคง (อุณหภูมิในการทำงานคงที่: -15°C~+70°C), PD -MV1007A ใช้เซ็นเซอร์ไมโครเวฟ (เอาต์พุตความถี่สูง <0.2mW) เพื่อให้ปลอดภัยและทำงานได้ดีกว่าเซ็นเซอร์อินฟราเรด
แบบอย่าง:PD-MV1007A
ส่งคำถาม
เซ็นเซอร์เรดาร์ไมโครเวฟ Doppler
ข้อมูลจำเพาะ
|
แหล่งพลังงาน: 90-240V/AC ความถี่ไฟฟ้า: 50/60Hz กำลังส่ง: <0.2mW โหลดพิกัด: 1200W/5A,สูงสุด,ทังสเตน(cosφ=1)(220-240V/AC) 300W/2.5A,สูงสุด,ฟลูออเรสเซนต์(cosφ=0.5)(220-240V/AC) 600W/5A,สูงสุด,ทังสเตน(cosφ=1)(100-130V/AC) 150W/2.5A,สูงสุด,ฟลูออเรสเซนต์(cosφ=0.5)(100-130V/AC) |
การติดตั้ง: การติดตั้งบนเพดาน ระบบ HF: คลื่นไฟฟ้า 5.8GHz CW, วง ISM อุณหภูมิในการทำงาน: -15°C~+70°C มุมการตรวจจับ: 360° ช่วงการตรวจจับ: 2m-5m-8m-10m (รัศมี) ปรับได้ การตั้งค่าเวลา: 6sec-1min-3min-5min-10min-15min ปรับได้ การควบคุมแสง: <10LUX-100LUX-300LUX-2000LUX ปรับได้ การใช้พลังงาน: ประมาณ 0.5W |
| บันทึก:เอาต์พุตความถี่สูงของเซ็นเซอร์นี้คือ <0.2mW- ซึ่งเป็นเพียง 1 5,000 ของกำลังส่งของโทรศัพท์มือถือหรือเอาต์พุตของเตาไมโครเวฟ |
|
การใช้สนามและการแนะนำ
PD-MV1007A เป็นเซ็นเซอร์วัตถุเคลื่อนไหวที่สามารถตรวจจับได้ 360° และมีความถี่ในการทำงาน 5.8G ข้อดีของผลิตภัณฑ์นี้คือสถานะการทำงานที่มั่นคง (อุณหภูมิในการทำงานคงที่: -15°C~+70°C), PD- MV1007A ใช้เซ็นเซอร์ไมโครเวฟ (เอาต์พุตความถี่สูง <0.2mW) ดังนั้นจึงปลอดภัยและทำงานได้ดีกว่าเซ็นเซอร์อินฟราเรด
แสดงเป็นแผนภูมิด้านล่าง: โดยการตั้งค่า S1, S2 ,S3 ,S4,S5 เพื่อตั้งเวลาหน่วงของผลิตภัณฑ์ โดยการตั้งค่า S6,S7 เพื่อตั้งค่าช่วงการตรวจจับของผลิตภัณฑ์ โดยการตั้งค่า S8,S9,S10 เพื่อตั้งค่าแสง -การควบคุมผลิตภัณฑ์
สามารถตั้งค่าไฟให้เปิดค้างในช่วงเวลาใดๆ ก็ได้ระหว่างประมาณ 10.00 น. 6 วินาทีและสูงสุด 15 นาที การเคลื่อนไหวใดๆ ที่ตรวจพบก่อนเวลานี้ผ่านไปจะเริ่มจับเวลาอีกครั้ง ขอแนะนำให้เลือกเวลาที่สั้นที่สุดสำหรับการปรับโซนการตรวจจับและสำหรับการดำเนินการทดสอบการเดิน ดึงสวิตช์ไปที่ตำแหน่ง ON เป็น "1" ดึงสวิตช์ไปที่ตำแหน่ง OFF เป็น "0" ตำแหน่งสวิตช์และช่วงการตรวจจับของที่สอดคล้องกัน ตารางมีดังนี้:
ส่วนใหญ่จะใช้สำหรับการปรับเวลาหน่วงตั้งแต่วินาทีที่ตรวจพบสัญญาณและเปิดไฟอัตโนมัติจนถึงปิดไฟอัตโนมัติ คุณสามารถกำหนดเวลาล่าช้าได้ตามความต้องการในทางปฏิบัติของคุณ แต่คุณควรลดเวลาหน่วงลงเพื่อการประหยัดพลังงานจะดีกว่า เนื่องจากเซ็นเซอร์ไมโครเวฟมีฟังก์ชันการตรวจจับต่อเนื่อง กล่าวคือ การเคลื่อนไหวใดๆ ที่ตรวจพบก่อนที่เวลาหน่วงจะผ่านไป ตัวจับเวลาจะเริ่มใหม่อีกครั้ง และไฟจะสว่างต่อไป เฉพาะเมื่อมีมนุษย์อยู่ในระยะการตรวจจับเท่านั้น
การตั้งค่าช่วงการตรวจจับ (ความไว)
ช่วงการตรวจจับเป็นคำที่ใช้อธิบายรัศมีของโซนการตรวจจับแบบวงกลมไม่มากก็น้อยที่เกิดขึ้นบนพื้น หลังจากติดตั้งไฟเซ็นเซอร์ที่ความสูง 2.5 ม. ดึงสวิตช์ไปที่ตำแหน่ง ON เป็น "1" ดึงสวิตช์ไปที่ OFF ตำแหน่งเป็น "0" ตำแหน่งสวิตช์และช่วงการตรวจจับของตารางที่เกี่ยวข้องมีดังนี้:
ความสนใจ:เมื่อใช้ผลิตภัณฑ์นี้ โปรดปรับความไวให้อยู่ในตำแหน่งที่เหมาะสมที่คุณต้องการ โปรดอย่าปรับความไวให้สูงสุด เพื่อหลีกเลี่ยงไม่ให้ผลิตภัณฑ์ทำงานตามปกติเนื่องจากการเคลื่อนไหวที่ไม่ถูกต้อง เนื่องจากความไวสูงเกินไปจึงตรวจจับการเคลื่อนไหวที่ไม่ถูกต้องได้ง่ายโดย ลมพัดใบไม้และม่าน สัตว์ตัวเล็ก และการเคลื่อนไหวผิดเพี้ยนจากการรบกวนระบบไฟฟ้าและอุปกรณ์ไฟฟ้า ตะกั่วทั้งหมดทำให้ผลิตภัณฑ์ใช้งานไม่ได้ตามปกติ !
เมื่อผลิตภัณฑ์ไม่ทำงานตามปกติ โปรดลองลดความไวให้เหมาะสมแล้วทดสอบ
โซลูชั่นป้องกันการรบกวนพัลส์เครือข่ายพลังงานผลิตภัณฑ์:
เนื่องจากความแตกต่างของเครือข่ายพลังงานการรบกวนในระดับภูมิภาค ชีพจรของการรบกวนจึงไม่แน่นอน ดังนั้นผู้ใช้จึงไม่แนะนำให้ปรับความไวต่อค่าสูงสุดเมื่อใช้งาน
คำแนะนำ: โปรดติดตั้งและปรับความไวในระยะที่เหมาะสมโดยใช้ อย่าตั้งค่าความไวสูงสุดเพื่อป้องกันการทำงานผิดพลาด
การตั้งค่าการควบคุมแสง
เกณฑ์การตอบสนองของแสงที่เลือกสามารถมีได้ไม่จำกัดตั้งแต่ประมาณ 10-2000lux ดึงสวิตช์ไปที่ตำแหน่ง ON เป็น "1" ดึงสวิตช์ไปที่ตำแหน่ง OFF เป็น "0" ตำแหน่งสวิตช์และช่วงการตรวจจับของตารางที่เกี่ยวข้องมีดังนี้:
1. การติดตั้งในวัตถุโยกจะทำให้เกิดการทำงานผิดพลาด
2. ม่านสั่นที่ถูกลมพัดจะทำให้การทำงานผิดพลาด โปรดเลือกสถานที่ติดตั้งที่เหมาะสม
3. การติดตั้งในบริเวณที่การจราจรติดขัดจะทำให้เกิดการทำงานผิดพลาดได้
4. จะนำไปสู่การทำงานผิดพลาดเมื่อมีประกายไฟเกิดขึ้นจากอุปกรณ์บางอย่างในบริเวณใกล้เคียง
การแก้ไขปัญหา
| ความผิดพลาด | สาเหตุความล้มเหลว | สารละลาย |
| โหลดไม่ทำงาน | การส่องสว่างของแสงถูกตั้งค่าไม่ถูกต้อง | ปรับการตั้งค่าโหลด |
| ภาระเสียหาย | เปลี่ยนโหลด | |
| ปิดเครื่องแล้ว | เปิดเครื่อง | |
| โหลดทำงานตลอดเวลา | มีสัญญาณต่อเนื่องในพื้นที่การตรวจจับ | ตรวจสอบการตั้งค่าของพื้นที่ตรวจจับ |
| โหลดจะทำงานเมื่อตรวจไม่พบสัญญาณการเคลื่อนไหว | หลอดไฟไม่ได้รับการติดตั้งอย่างดี เซ็นเซอร์จึงไม่สามารถตรวจจับสัญญาณที่เชื่อถือได้ | ปรับสถานที่ติดตั้งใหม่ |
| เซ็นเซอร์ตรวจจับสัญญาณการเคลื่อนไหว (การเคลื่อนไหวด้านหลังกำแพง การเคลื่อนไหวของวัตถุขนาดเล็ก ฯลฯ) | ตรวจสอบการตั้งค่าของพื้นที่ตรวจจับ | |
| โหลดจะไม่ทำงานเมื่อตรวจพบสัญญาณการเคลื่อนไหว | ความเร็วในการเคลื่อนที่เร็วเกินไปหรือพื้นที่การตรวจจับที่กำหนดน้อยเกินไป | ตรวจสอบการตั้งค่าของพื้นที่ตรวจจับ |
ระยะการตรวจจับอาจคูณสำหรับการสะท้อนบนสนามแม่เหล็กไฟฟ้าไมโครเวฟด้วยวัสดุโลหะหรือแก้ว ดังนั้น ให้ลดความไวลงเพื่อให้ได้ระยะการตรวจจับที่เหมาะสม อย่าหมุนปุ่ม SENS ไปที่ค่าสูงสุดเพื่อหลีกเลี่ยงการตรวจจับข้อผิดพลาด นอกจากนี้สภาพแวดล้อมโดยรอบจะนำไปสู่ข้อผิดพลาด เช่น รถยนต์ที่ผ่านไปมาหรือสิ่งของที่พเนจรไปตามลม ควรติดตั้งผลิตภัณฑ์มากกว่า 4 เมตรจากที่อื่นมิฉะนั้นการรบกวนระหว่างผลิตภัณฑ์จะทำให้เกิดข้อผิดพลาด
● โปรดยืนยันด้วยการติดตั้งแบบมืออาชีพ
● โปรดตัดแหล่งจ่ายไฟก่อนดำเนินการติดตั้งและถอดออก
● ตรวจสอบให้แน่ใจว่าคุณได้ตัดไฟเพื่อความปลอดภัย
● การทำงานที่ไม่เหมาะสมทำให้เกิดการสูญเสีย ผู้ผลิตจะไม่รับผิดชอบใดๆ
เรามุ่งมั่นที่จะส่งเสริมคุณภาพและความน่าเชื่อถือของผลิตภัณฑ์ อย่างไรก็ตาม ส่วนประกอบอิเล็กทรอนิกส์ทั้งหมดมีความน่าจะเป็นบางประการที่จะไม่มีประสิทธิภาพ ซึ่งจะทำให้เกิดปัญหาบางประการ เมื่อออกแบบ เราได้ให้ความสำคัญกับการออกแบบที่ซ้ำซ้อนและใช้โควต้าด้านความปลอดภัยเพื่อหลีกเลี่ยงปัญหาใดๆ
คำแนะนำนี้โดยไม่ได้รับอนุญาตจากเรา ไม่ควรคัดลอกเพื่อวัตถุประสงค์อื่นใด
