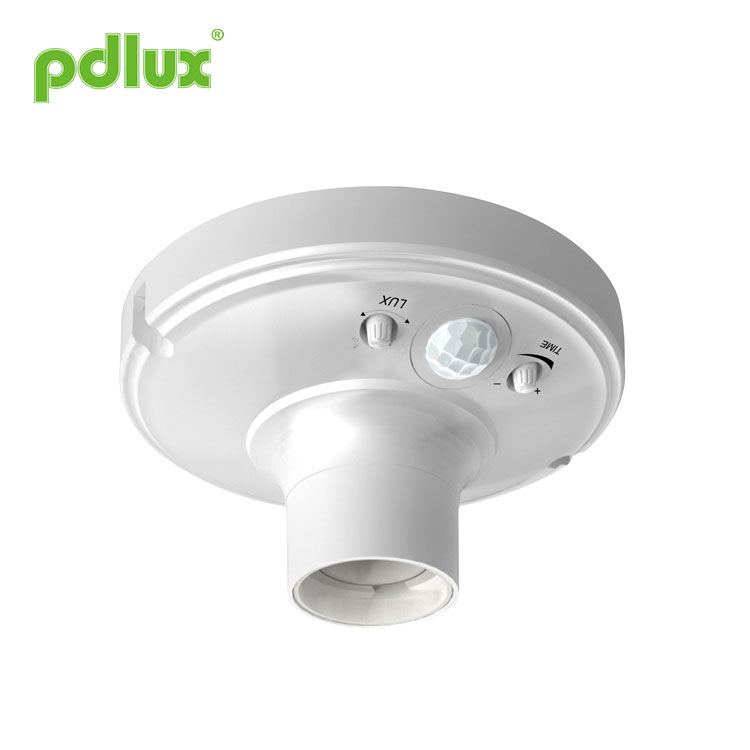

โคมไฟเหนี่ยวนำอินฟราเรดเพดาน LED Ceiling

PD-PIR114 คำแนะนำเกี่ยวกับหลอดไฟเซนเซอร์อินฟราเรด

â— ตระหนักถึงแสงโดยรอบโดยอัตโนมัติ
â— ปรับการตรวจจับเวลาล่าช้าตามดุลยพินิจ
â— ปรับการส่องสว่างของแสงโดยรอบตามดุลยพินิจ
สามารถติดตั้งแหล่งกำเนิดแสงต่างๆ ของ E27 ได้
â— มีทั้งแบบติดเพดานและแบบติดผนัง
â— ตรวจจับสัญญาณรังสีอินฟราเรดจากร่างกายมนุษย์

สรุป

1. หลอด LED อินฟราเรดเหนี่ยวนำเพดาน LED เป็นเซ็นเซอร์ PIR และแสงอัจฉริยะใช้พลังงานอินฟราเรดจากมนุษย์เป็นแหล่งสัญญาณควบคุมและกำหนดแสงที่ต้องการทำงานหรือไม่และควบคุมการเปิดปิดไฟโดยอัตโนมัติ
2. เมื่อเข้าสู่การตรวจจับที่ยื่นออกมาและกระตุ้นให้เซ็นเซอร์ทำงาน ไฟจะเปิดขึ้น เมื่อออกจากไฟล์การตรวจจับและถึงเวลาตั้งค่า ไฟจะดับลง
3. หลอด LED อินฟราเรดเหนี่ยวนำเพดาน LED สามารถตรวจจับการส่องสว่างของแสงโดยรอบโดยอัตโนมัติและตั้งค่าและปรับค่าตามความต้องการที่แท้จริง เช่น ไฟจะเปิดขึ้นและทำงานเมื่อแสงโดยรอบอยู่ภายใต้ค่าที่ตั้งไว้ เมื่อเกินค่าที่ตั้งไว้ ไฟจะหยุดทำงาน
4. ไฟจะสว่างจนกว่าจะมีการหน่วงเวลาเมื่อเซ็นเซอร์ทำงาน เมื่อตรวจพบสัญญาณคงที่ เวลาจะซ้อนทับและไฟจะสว่างตลอดเวลา
5. ที่วางโคมไฟมาตรฐานคือที่ใส่หลอดไฟ E27 สามารถปรับแต่งได้ พิกัดโหลดและประเภทอ้างอิงตามข้อกำหนด แนะนำให้ใช้ไฟประหยัดพลังงาน
6. LED เพดานอินฟราเรดเหนี่ยวนำโคมไฟสามารถติดตั้งในร่ม ทางเดิน และอาคารสาธารณะ.

ข้อมูลจำเพาะของ LED เพดานอินฟราเรดเหนี่ยวนำโคมไฟ

แหล่งพลังงาน: 220-240VAC	การควบคุมแสง: 10-2000LUX（ปรับได้）
ความถี่ไฟฟ้า: 50Hz	มุมตรวจจับ: 120 °/100 °
โหลดสูงสุด: 40W สูงสุด (ทังสเตนและฟลูออเรสเซนต์และ LED)	ความสูงในการติดตั้ง:2.5~3.5m（เพดาน）/1.5~3m(ผนัง)
การตั้งค่าเวลา: โหมดแสงครึ่งหนึ่ง (สำหรับหลอดไส้เท่านั้น	อุณหภูมิในการทำงาน: -10℃～40℃
แหล่งกำเนิดแสงและหลอดไฟ LED หลอดไฟ LED	ความชื้นในการทำงาน: <93% RH
หลอดไฟต้องมีฟังก์ชันลดแสง)	ความเร็วในการตรวจจับ: 0.6 ~ 1.5m/s
เวลาล่าช้า:10S～12min (ปรับได้)	ประเภทซ็อกเก็ตหลอดไฟ: E27 (มาตรฐาน)
เวลาล่าช้า:30S～2h (ปรับได้)	ประเภทหลอดไฟที่มีจำหน่าย:
โหมดปกติ	(ก่อนการติดตั้งจะได้รับการแก้ไขตามประเภทของแหล่งกำเนิดแสงแล้วเลือกตำแหน่งสวิตช์)
เวลาล่าช้า:10S～12นาที (ปรับได้)
ช่วงการตรวจจับ: 6-8m

ข้อมูลเซ็นเซอร์

ขั้นตอนการติดตั้ง

1. ทำเครื่องหมายสถานที่ที่ติดตั้งผลิตภัณฑ์ 4. ต่อสายไฟ
2. เจาะรูด้วยสกรูเป่าลม5. ยึดสินค้ากับผนังด้วยสกรู
3. แก้ไขสกรูที่พองด้วยค้อน

ติดผนัง

ติดเพดาน

â ปิดไฟ.
™ ฐานตั้งด้านล่างยึดติดกับตำแหน่งที่เลือกด้วยสกรูเป่าลม
เชื่อมต่อพลังงานเข้ากับคอลัมน์สายเชื่อมต่อของเซ็นเซอร์ตามแผนภาพสายเชื่อมต่อ
ขันสกรูให้แน่นและเปิดเครื่องเพื่อทดสอบ
€ การติดตั้งก็โอเค

ไดอะแกรมสายเชื่อมต่อ 1. คลายเกลียวสกรูขั้วต่อ 2. ใส่สายไฟผ่านรูสายเพื่อเชื่อมต่อกับสายไฟ L; ขั้ว N 3. ขันสกรูให้แน่น โครงสร้างและหน้าที่แสดงผล ปุ่มตั้งเวลา:ตั้งค่าและปรับเวลาที่ไฟเปิดขึ้นภายใต้สภาวะสัญญาณไฟให้ดับเมื่อไม่มีสัญญาณไฟแสดง เซนเซอร์:รวบรวมสัญญาณจากร่างกายมนุษย์และกระตุ้นหลอดไฟเซ็นเซอร์ให้ทำงาน ปุ่มควบคุมแสง:ตั้งค่าและปรับการส่องสว่างของแสงโดยรอบ, การส่องสว่างของแสงโดยรอบ, จุดแบ่งแสงโดยรอบทั้งไฟและไฟน้อย อะแดปเตอร์หลอดไฟ:ติดตั้งแหล่งกำเนิดแสง ผลิตภัณฑ์มีโหมดปกติและโหมดแสงครึ่งหนึ่ง ในโหมด half light แสงจะช้าและมีฟังก์ชั่น half light ในโหมดปกติไฟจะสว่างเร็วเกือบหมดไม่มีฟังก์ชั่นแสงครึ่งหนึ่ง บันทึก:ก่อนการติดตั้งจะได้รับการแก้ไขตามประเภทของแหล่งกำเนิดแสงแล้วเลือกตำแหน่งสวิตช์ ! â'  เวลาหน่วงเวลา:10S～12นาที (โหมดปกติ) â'¡ เวลาหน่วงเวลา: 30 วินาทีสถานะสว่างครึ่งหนึ่ง: 10 นาทีต่อมา (โหมดแสงครึ่งหนึ่ง) เวลาหน่วงเวลา: 10 วินาทีครึ่งสถานะสว่างครึ่งหนึ่ง: 3 นาทีต่อมา (โหมดแสงครึ่งหนึ่ง) บันทึก: Through the delay knob to adjust the delay time of the concrete. เปิดปุ่มบน â'  (10 วินาที - 12 นาที) เป็นโหมดปกติแสงเร็วเกือบหมดไม่มีฟังก์ชั่นแสงครึ่ง เปิดปุ่มบน â'¡ (30 วินาที - 2 ชั่วโมง) หน่วงเวลามากกว่า 10 นาที เมื่อไม่ได้ตรวจจับภายใน 10 นาที ไฟจะเข้าสู่โหมดแสงครึ่งหนึ่ง เมื่อแสงเคลื่อนเข้าสู่โหมดแสงเต็ม ไม่มีการตรวจจับใด ๆ ภายในเวลาที่กำหนด แสงเข้าสู่สถานะมืด เปิดปุ่มบน â'¢ (10 วินาที - 12 นาที) เวลาหน่วงเวลามากกว่า 3 นาที เมื่อไม่ได้ตรวจจับภายใน 3 นาที ไฟจะเข้าสู่โหมดแสงครึ่งหนึ่งเมื่อเคลื่อนที่แล้ว แสงจะเข้าสู่โหมดเต็ม โหมดแสง ไม่มีการตรวจจับใด ๆ ภายในเวลาที่กำหนด แสงเข้าสู่สถานะมืด บันทึก: only for incandescent light source and LED bulb lamp.  หลอดไฟ LED ต้องมีฟังก์ชันลดแสง

ทดสอบ

1. หมุนปุ่ม LUX ตามเข็มนาฬิกาไปที่ค่าสูงสุด หมุนปุ่ม TIME ทวนเข็มนาฬิกาเป็นนาที หลังจากเปิดเครื่องประมาณ 30 วินาที โหลดที่ควบคุมจะเริ่มทำงาน เมื่อไฟดับ ตัวเหนี่ยวนำจะรับสัญญาณและเริ่มทำงาน เมื่อไฟติดสว่าง ตัวเหนี่ยวนำจะหยุดทำงาน ภายใต้เงื่อนไขไม่มีสัญญาณเหนี่ยวนำ โหลดควรหยุดทำงานภายใน
2. หมุนปุ่ม LUX ตามเข็มนาฬิกาไปที่ หมุนปุ่ม TIME ตามเข็มนาฬิกาไปที่ค่าสูงสุด โหลดเริ่มทำงาน ภายใต้สภาวะไม่มีสัญญาณเหนี่ยวนำ โหลดควรหยุดทำงานภายใน 12 นาที
3. หมุนปุ่ม LUX ตามเข็มนาฬิกาไปที่☪ หมุนปุ่ม TIME ทวนเข็มนาฬิกาไปที่ min; แสงแวดล้อมมากกว่า 10 ลักซ์ในระหว่างการทดสอบ ไฟแสดงสถานะจะหยุดทำงานเมื่อโหลดหยุดทำงาน หากคุณปิดหน้าต่างการตรวจจับด้วยวัตถุทึบแสง (elc ผ้าเช็ดตัว) โหลดควรใช้งานได้ ภายใต้เงื่อนไขไม่มีสัญญาณเหนี่ยวนำ โหลดควรหยุดทำงานภายใน 10 วินาที (เมื่อลูกบิดอยู่ในตำแหน่ง â'  â'¢ ตามรูปที่ 6)

การตั้งค่าฟังก์ชัน ปุ่มลักซ์:เมื่อไฟเริ่มเปิดขึ้น ให้ตั้งค่าการส่องสว่างของแสงโดยรอบโดยปรับปุ่ม LUX ไปยังตำแหน่งที่เหมาะสม ปุ่มตั้งเวลา: ในการตั้งเวลาจาก เปิด เป็น ปิด ให้ปรับ ปุ่ม TIME ไปยังตำแหน่งที่เหมาะสม

หลักการทำงานของการควบคุมแสง

หลักการทำงานของการตั้งเวลา

ใส่ใจในการติดตั้ง

ข้อสังเกต

1. ให้เซ็นเซอร์หันเข้าหาบริเวณที่มนุษย์มักเคลื่อนไหว
2. ให้เซ็นเซอร์หันเข้าหาตำแหน่งของแสงโดยรอบเพื่อให้ได้การตั้งค่าความสว่างที่แม่นยำยิ่งขึ้น
3. ช่วงการตรวจจับจะแตกต่างกันระหว่างตัวยึดติดเพดานและตัวยึดติดผนัง
4. หากตรวจพบสัญญาณอีกครั้งภายในระยะเวลาหน่วงเวลา การหน่วงเวลาจะถือว่าเกินความคาดหมาย
5. ปุ่ม LUX: ความส่องสว่างของสภาพการทำงาน เมื่อลูกบิดเปลี่ยนหมายความว่าสามารถตรวจจับได้ตลอดทั้งวันเมื่อลูกบิดเปลี่ยนจะทำงานได้เฉพาะภายใต้ความสว่าง <10 LUX
6. ปุ่ม TIME: เป็นช่วงที่ไฟเปิดช้าจนไม่มีสัญญาณใดๆ เลย จนกระทั่งเลิกงาน

หมายเหตุ

1. ควรติดตั้งโดยช่างไฟฟ้าหรือผู้มีประสบการณ์
2. ควรติดตั้งในร่มเพื่อหลีกเลี่ยงน้ำฝน
3. หลีกเลี่ยงการติดตั้งบนวัตถุที่ไม่สงบ
4. หลีกเลี่ยงการติดตั้งบนวัตถุไวไฟ
5. ไม่ควรมีสิ่งกีดขวางหน้าหน้าต่างการตรวจจับที่ส่งผลต่อการตรวจจับ
6. ไม่ควรมีวัตถุเคลื่อนที่อยู่หน้าหน้าต่างตรวจจับ
7. หลีกเลี่ยงการติดตั้งใกล้กับบริเวณที่มีการปรับเปลี่ยนอุณหภูมิของอากาศ เช่น เครื่องปรับอากาศ เครื่องทำความร้อนจากส่วนกลาง เป็นต้น
8. คำนึงถึงความปลอดภัยของคุณ โปรดอย่าเปิดฝาครอบเมื่อคุณพบการผูกปมหลังการติดตั้ง

â— โปรดยืนยันด้วยการติดตั้งแบบมืออาชีพ
เพื่อความปลอดภัย โปรดตัดไฟก่อนดำเนินการติดตั้งและถอด
การสูญเสียใด ๆ ที่เกิดจากการทำงานที่ไม่เหมาะสม ผู้ผลิตไม่รับผิดชอบใด ๆ

เรามุ่งมั่นที่จะส่งเสริมคุณภาพและความน่าเชื่อถือของผลิตภัณฑ์ อย่างไรก็ตาม ส่วนประกอบอิเล็กทรอนิกส์ทั้งหมดมีความน่าจะเป็นบางอย่างที่จะไม่ได้ผล ซึ่งจะทำให้เกิดปัญหาบางอย่าง เมื่อออกแบบ เราได้ให้ความสำคัญกับการออกแบบที่ซ้ำซ้อนและนำโควตาความปลอดภัยมาใช้เพื่อหลีกเลี่ยงปัญหาใดๆ

ไม่ควรคัดลอกคำแนะนำนี้โดยไม่ได้รับอนุญาตจากเราเพื่อวัตถุประสงค์อื่นใด
