เซ็นเซอร์เรดาร์ดอปเปลอร์

เซ็นเซอร์เรดาร์ดอปเปลอร์สามารถเจาะกระจก พลาสติก และไม้ได้ ดังนั้น จึงสามารถติดตั้งเซ็นเซอร์ไมโครเวฟไว้ภายในที่ร่มที่ทำจากแก้ว พลาสติก หรือไม้ที่มีความหนาตามที่กำหนดได้ ตัวอย่างเช่น แอปพลิเคชันในระบบไฟส่องสว่าง เฉพาะในกรณีที่ทำการเชื่อมต่อตามที่แสดงด้านล่างนี้ คุณสามารถเปลี่ยนระบบไฟทั่วไปให้เป็นไฟแบบตรวจจับอัตโนมัติได้

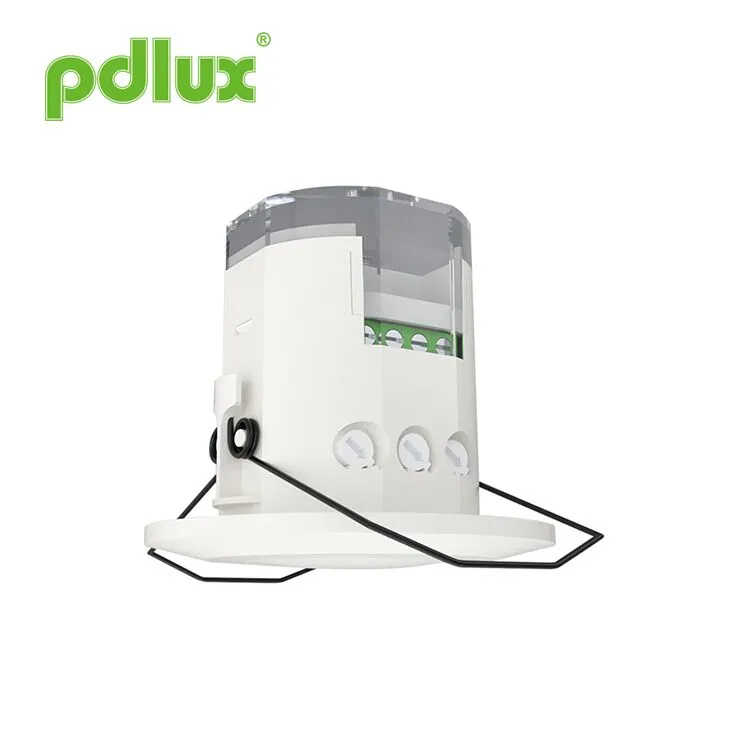

แบบอย่าง:PD-MV1018A

ส่งคำถาม

เซ็นเซอร์เรดาร์ดอปเปลอร์

สรุป
นี่คือเซ็นเซอร์ไมโครเวฟดิจิตอลความแม่นยำสูงซึ่งมีช่วงการตรวจจับ 360° และความถี่ในการทำงานคือ 5.8GHz ขึ้นอยู่กับหลักการดอปเปลอร์ซึ่งรวมการเปล่งและรับ ใช้ MCU (Micro Control Unit) ที่เพิ่มความแม่นยำอย่างมากและลดอัตราความผิดพลาด มีลักษณะที่ละเอียดอ่อนและมีโครงสร้างที่กะทัดรัด สามารถเชื่อมต่อกับโหลดได้อย่างอิสระหรือติดตั้งภายในระบบไฟส่องสว่างได้อย่างง่ายดายด้วยโป๊ะโคมที่ทำจากแก้วหรือพลาสติก มีการใช้กันอย่างแพร่หลายในทางเดิน ห้องน้ำ ลิฟต์ บ้านหรือพื้นที่สาธารณะอื่นๆ เพื่อความปลอดภัยหรือการประหยัดพลังงาน ใช้ได้กับสิทธิบัตรทางเทคนิคหลายฉบับ และเป็นตัวเลือกที่สมบูรณ์แบบสำหรับการใช้ชีวิตอย่างชาญฉลาดของคุณ

คุณสมบัติ
1.อันตรายจากรังสี: กำลังส่งสัญญาณต่ำกว่า 0.3mW ซึ่งไม่เป็นอันตรายต่อร่างกายมนุษย์
2. ประสิทธิภาพที่เชื่อถือได้และมีเสถียรภาพ: ใช้การกรอง RC และการกรองแบบดิจิทัลในการประมวลผลแบบดิจิทัล นอกจากนี้ยังใช้เทคโนโลยีทริกเกอร์ศูนย์แบบดิจิทัล กล่าวคือ เมื่อถึงจุดศูนย์ จะทำการเชื่อมต่ออัตโนมัติหรือตัดการเชื่อมต่ออัตโนมัติ ใช้รีเลย์กำลังสูง Tyco เพื่อควบคุมเอาต์พุต ซึ่งช่วยให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ ใช้ชิปการจัดการพลังงานเพื่อรับประกันประสิทธิภาพที่มั่นคงใน 100-240VAC

ข้อมูลจำเพาะ

แหล่งพลังงาน: 100-240VAC
ความถี่ไฟฟ้า: 50/60Hz
โหลดพิกัด:1600W Max.tungsten (220-240VAC)
สูงสุด 400W ฟลูออเรสเซนต์และ LED (220-240VAC)
ทังสเตนสูงสุด 1,000W (100-130VAC)
สูงสุด 250W ฟลูออเรสเซนต์และ LED (100-130VAC)
กำลังส่ง: <0.2mW
อุณหภูมิในการทำงาน: -15°C~+70°C

ระดับการป้องกัน: IP20,คลาส II
การตั้งค่าเวลา: 8 วินาทีถึง 12 นาที (ปรับได้)
มุมการตรวจจับ: 360°
ช่วงการตรวจจับ: 2-10m (รัศมี) (ปรับได้)
การควบคุมแสง: 2-2000LUX (ปรับได้)
ตำแหน่งการติดตั้ง: ในอาคาร การติดตั้งบนเพดาน
ระบบ HF: คลื่นไฟฟ้า 5.8GHz CW, วง ISM

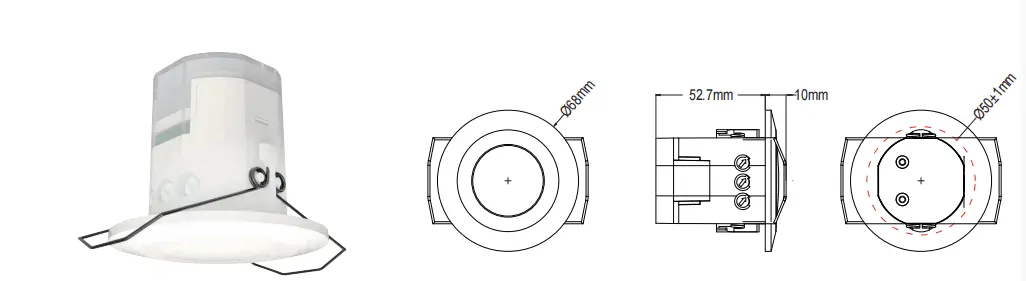

ข้อมูลเซ็นเซอร์

การใช้งาน
ไมโครเวฟสามารถทะลุกระจก พลาสติก และไม้ได้ ดังนั้น จึงสามารถติดตั้งเซ็นเซอร์ไมโครเวฟไว้ภายในที่ร่มที่ทำจากแก้ว พลาสติก หรือไม้ที่มีความหนาตามที่กำหนดได้ ตัวอย่างเช่น แอปพลิเคชันในระบบไฟส่องสว่าง เฉพาะในกรณีที่ทำการเชื่อมต่อตามที่แสดงด้านล่างนี้ คุณสามารถเปลี่ยนระบบไฟทั่วไปให้เป็นไฟแบบตรวจจับอัตโนมัติได้

คุณสามารถติดตั้งอย่างน้อยหนึ่งรายการภายในเพดานหรือพื้นเพื่อควบคุมทางเดินทั้งหมด
คำเตือนที่เป็นมิตร: เมื่อติดตั้งไมโครเวฟตั้งแต่สองตัวขึ้นไปเข้าด้วยกัน คุณจะต้องวางให้ห่างจากกัน 4 เมตร มิฉะนั้นการรบกวนระหว่างไมโครเวฟจะทำให้เกิดข้อผิดพลาด

การตั้งค่าลักษณะที่หนึ่ง: โพเทนชิออมิเตอร์

การตั้งค่าช่วงการตรวจจับ (ความไว)
	ระยะการตรวจจับเป็นคำที่ใช้เพื่ออธิบายรัศมีของวงกลมหยาบที่หล่อบนพื้นเมื่อติดตั้งที่ความสูง 2.5 ม. หากต้องการหมุนปุ่มทวนเข็มนาฬิกาจนสุดคือช่วงขั้นต่ำ หมุนตามเข็มนาฬิกาจนสุดคือค่าสูงสุด
หมายเหตุ: ช่วงการตรวจจับข้างต้นจะได้มาในกรณีของบุคคลที่มีส่วนสูงระหว่าง 1.6 ม.~1.7 ม. โดยมีรูปร่างตรงกลาง และเคลื่อนที่ด้วยความเร็ว 1.0~1.5 ม./วินาที หากรูปร่าง รูปร่าง และความเร็วในการเคลื่อนที่ของบุคคลเปลี่ยนไป ระยะการตรวจจับก็จะเปลี่ยนไปด้วย หมายเหตุ: เมื่อใช้ผลิตภัณฑ์นี้โปรดปรับความไว (ช่วงการตรวจจับ) ให้เป็นค่าที่เหมาะสมแต่สูงสุดเพื่อหลีกเลี่ยงปฏิกิริยาที่ผิดปกติที่เกิดจากการตรวจจับการเคลื่อนไหวที่ไม่ถูกต้องโดยใบไม้และม่านที่พัดสัตว์เล็ก ๆ หรือการรบกวนของพลังงาน กริดและอุปกรณ์ไฟฟ้า ทั้งหมดที่กล่าวมาข้างต้นจะนำไปสู่ปฏิกิริยาข้อผิดพลาด เมื่อผลิตภัณฑ์ไม่ทำงานตามปกติ โปรดลองลดความไวอย่างเหมาะสมแล้วทดสอบ การเคลื่อนไหวของมนุษย์จะทำให้เกิดการเหนี่ยวนำเซ็นเซอร์ ดังนั้นเมื่อคุณอยู่ภายใต้การทดสอบการทำงาน โปรดออกจากภูมิภาคการเหนี่ยวนำและอย่าเคลื่อนไหวเพื่อป้องกัน เซ็นเซอร์ทำงานอย่างต่อเนื่อง คำเตือนที่เป็นมิตร: เมื่อติดตั้งไมโครเวฟตั้งแต่สองตัวขึ้นไปเข้าด้วยกัน คุณจะต้องวางให้ห่างจากกัน 4 เมตร มิฉะนั้นการรบกวนระหว่างไมโครเวฟจะทำให้เกิดข้อผิดพลาด
การตั้งเวลา
	สามารถกำหนดได้ตั้งแต่ 8 วินาที (หมุนทวนเข็มนาฬิกาจนสุด) ถึง 12 นาที (หมุนตามเข็มนาฬิกาจนสุด) การเคลื่อนไหวใดๆ ที่ตรวจพบก่อนเวลานี้ผ่านไปจะเริ่มจับเวลาอีกครั้ง ขอแนะนำให้เลือกเวลาที่สั้นที่สุดสำหรับการปรับช่วงการตรวจจับและสำหรับการดำเนินการทดสอบการเดิน
หมายเหตุ: เมื่อไฟดับอัตโนมัติ จะใช้เวลา 1 วินาทีก่อนที่เซ็นเซอร์จะพร้อมตรวจจับการเคลื่อนไหวอื่น กล่าวคือ มีเพียงสัญญาณที่ตรวจพบใน 1 วินาทีต่อมาเท่านั้นจึงจะสามารถเปิดไฟอัตโนมัติได้ ส่วนใหญ่จะใช้สำหรับการปรับเวลาหน่วงตั้งแต่ช่วงเวลาที่ตรวจพบสัญญาณและเปิดไฟอัตโนมัติจนถึงปิดไฟอัตโนมัติ คุณสามารถกำหนดเวลาล่าช้าได้ตามความต้องการในทางปฏิบัติของคุณ แต่คุณควรลดเวลาหน่วงลงเพื่อการประหยัดพลังงานจะดีกว่า เนื่องจากเซ็นเซอร์ไมโครเวฟมีหน้าที่ตรวจจับต่อเนื่อง กล่าวคือ การเคลื่อนไหวใดๆ ที่ตรวจพบก่อนที่เวลาหน่วงจะผ่านไป ตัวจับเวลาจะเริ่มใหม่อีกครั้ง และไฟจะติดค้าง ก็ต่อเมื่อมีมนุษย์อยู่ในระยะการตรวจจับเท่านั้น
การตั้งค่าการควบคุมแสง
	สามารถกำหนดได้ในช่วง 2~2000 LUX การหมุนปุ่มทวนเข็มนาฬิกาจนสุดคือประมาณ 2 ลักซ์ และตามเข็มนาฬิกาจนสุดคือประมาณ 2000 ลักซ์ เมื่อทำการปรับโซนการตรวจจับและทำการทดสอบการเดินในเวลากลางวัน คุณควรหมุนปุ่มตามเข็มนาฬิกาจนสุด
หมายเหตุ: โปรดอย่าปรับปุ่มทำงานทั้งสามปุ่มมากเกินไป นั่นเป็นเพราะว่าปุ่มควบคุมการทำงานทั้งสามตัวเชื่อมต่อกับส่วนประกอบโดยตรง มีตัวหยุดเล็กๆ ในแต่ละส่วนประกอบทั้งสาม เมื่อคุณปรับปุ่มตั้งแต่ต้นจนจบ การหมุนมากเกินไปจะทำให้ตัวหยุดเสียหาย และนำไปสู่การหมุนได้ 360° หมุนตัวไม่หยุด ขีดจำกัดช่วงการปรับคือ 270° โปรดใส่ใจกับสิ่งนี้

การติดตั้ง
ปิดสวิตช์ไฟ
ติดตั้งท่อเกลียวเข้ากับสายไฟและสายควบคุม
เชื่อมต่อกำลังไฟและโหลดด้วยเซ็นเซอร์ตามแผนภาพเส้นเชื่อมต่อ
หมุนลูกบิดไปที่สภาวะที่เหมาะสม
(โปรดกำหนดการตั้งค่าตาม SETTING MANNER ONE part ข้างต้น)

1、การติดตั้งบนวัตถุที่โยกจะทำให้เกิดข้อผิดพลาด
2、ม่านสั่นที่ถูกลมพัดจะทำให้เกิดข้อผิดพลาด กรุณาเลือกสถานที่ติดตั้งที่เหมาะสม
3、การติดตั้งในบริเวณที่มีการจราจรหนาแน่นจะทำให้เกิดข้อผิดพลาด
4、ประกายไฟที่เกิดจากอุปกรณ์บางชนิดที่อยู่ใกล้เคียงจะทำให้เกิดปฏิกิริยาผิดพลาด

ความผิดและทางแก้ไข

ความผิดพลาด	สาเหตุความล้มเหลว	สารละลาย
โหลดไม่ทำงาน	การส่องสว่างของแสงถูกตั้งค่าไม่ถูกต้อง	ปรับการตั้งค่าโหลด
	ภาระเสียหาย	เปลี่ยนโหลด
	ปิดเครื่องแล้ว	เปิดเครื่อง
โหลดทำงานตลอดเวลา	มีสัญญาณต่อเนื่องในบริเวณการตรวจจับ	ตรวจสอบการตั้งค่าของพื้นที่ตรวจจับ
โหลดจะทำงานเมื่อตรวจไม่พบสัญญาณการเคลื่อนไหว	หลอดไฟไม่ได้รับการติดตั้งอย่างดี เซ็นเซอร์จึงไม่สามารถตรวจจับสัญญาณที่เชื่อถือได้	ปรับสถานที่ติดตั้งใหม่
โหลดจะทำงานเมื่อตรวจไม่พบสัญญาณการเคลื่อนไหว	เซ็นเซอร์ตรวจจับสัญญาณการเคลื่อนไหว (การเคลื่อนไหวด้านหลังกำแพง การเคลื่อนไหวของวัตถุขนาดเล็ก ฯลฯ)	ตรวจสอบการตั้งค่าของพื้นที่ตรวจจับ
โหลดจะไม่ทำงานเมื่อตรวจพบสัญญาณการเคลื่อนไหว	ความเร็วในการเคลื่อนที่เร็วเกินไปหรือพื้นที่การตรวจจับที่กำหนดน้อยเกินไป	ตรวจสอบการตั้งค่าของพื้นที่ตรวจจับ

● โปรดยืนยันด้วยการติดตั้งแบบมืออาชีพ
● เพื่อความปลอดภัย โปรดตัดไฟก่อนดำเนินการติดตั้งและถอดออก
● ความสูญเสียใดๆ ที่เกิดจากการทำงานที่ไม่เหมาะสม ผู้ผลิตจะไม่รับผิดชอบใดๆ

เรามุ่งมั่นที่จะส่งเสริมคุณภาพและความน่าเชื่อถือของผลิตภัณฑ์ อย่างไรก็ตาม ส่วนประกอบอิเล็กทรอนิกส์ทั้งหมดมีความน่าจะเป็นบางประการที่จะไม่มีประสิทธิภาพ ซึ่งจะทำให้เกิดปัญหาบางประการ เมื่อออกแบบ เราได้ให้ความสำคัญกับการออกแบบที่ซ้ำซ้อนและใช้โควต้าด้านความปลอดภัยเพื่อหลีกเลี่ยงปัญหาใดๆ
