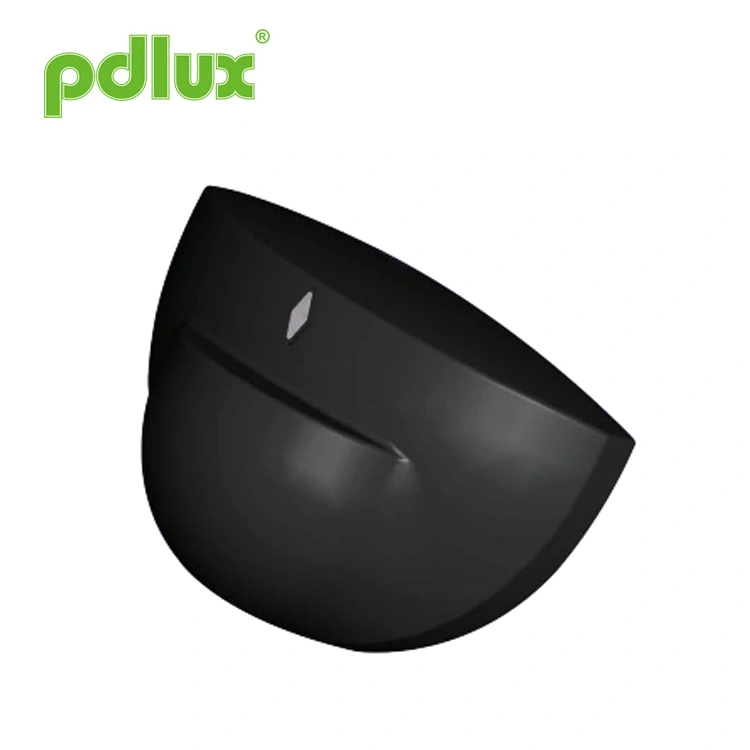

เซ็นเซอร์ประตูอัตโนมัติความไวสูง 24GHz
Pdlux เป็นซัพพลายเออร์ของจีนสำหรับเซ็นเซอร์ประตูอัตโนมัติความไวสูง 24GHz; ใช้โปรแกรมเลขคณิตแบบ FFT เพื่อการวัดระยะทางที่แม่นยำและการปฏิเสธสัญญาณรบกวนที่แข็งแกร่ง นำเสนอรีเลย์ Omron ขนาดเล็กที่ใช้พลังงานต่ำและมีความไวต่ออุณหภูมิน้อยที่สุด จึงมอบความน่าเชื่อถือที่เหนือกว่าโฟโตอิเล็กทริคเซนเซอร์ทั่วไป เหมาะสำหรับตัวควบคุมประตูอัตโนมัติและอุปกรณ์ตรวจจับคนในระบบเตือนภัย ฟังก์ชันการตรวจจับสามารถปรับแต่งได้ มอบโซลูชันที่ยอดเยี่ยมสำหรับแอปพลิเคชันการเข้าถึงและการรักษาความปลอดภัยที่หลากหลาย
แบบอย่าง:PD-DS1015
ส่งคำถาม
| รายการบรรจุใน | Φ6 การขยายตัวของพลาสติก
|
สกรู 3x30
|
คำแนะนำ | เคเบิล 1X
|
| ปริมาณ | 2X | 2X | 1X |
เซ็นเซอร์ได้รับการออกแบบโดยโปรแกรมเลขคณิต FFT และมีความแม่นยำสูงในการตรวจจับระยะห่างและความสามารถในการป้องกันการรบกวน
ใช้รีเลย์ Omron ดั้งเดิมซึ่งมีการวัดขนาดเล็กเป็นพิเศษและใช้พลังงานต่ำ มีความต้านทานภายในเล็กน้อย
เพื่อทำให้ไม่ไวต่ออุณหภูมิ ความน่าเชื่อถือนั้นสูงกว่าโฟโตอิเล็กทริกเอาท์พุตทั่วไปมาก มันเหมาะสำหรับ
ตัวควบคุมประตูอัตโนมัติประเภทต่างๆ ยังสามารถใช้เป็นเครื่องตรวจจับมนุษย์สำหรับระบบเตือนภัย .. นอกจากนี้ฟังก์ชั่นการตรวจจับยังสามารถ
ปรับแต่งได้ เซ็นเซอร์มีประสิทธิภาพด้านต้นทุนที่ดีที่สุดสำหรับผลิตภัณฑ์ประเภทดังกล่าว
| แหล่งพลังงาน | ไฟฟ้ากระแสสลับ: 10-24V กระแสตรง: 12-35V |
|
| ปัจจุบันสแตนด์บาย | <15mA | |
| ปัจจุบันทำงาน | 25mA ค่าทั่วไป | |
| ความจุขาออก | 35V , 0.5A สูงสุด | |
| ระยะเวลาเอาท์พุต | 500ms | |
| ระบบเอชเอฟ | เรดาร์ CW 24.125GHz, วง ISM | |

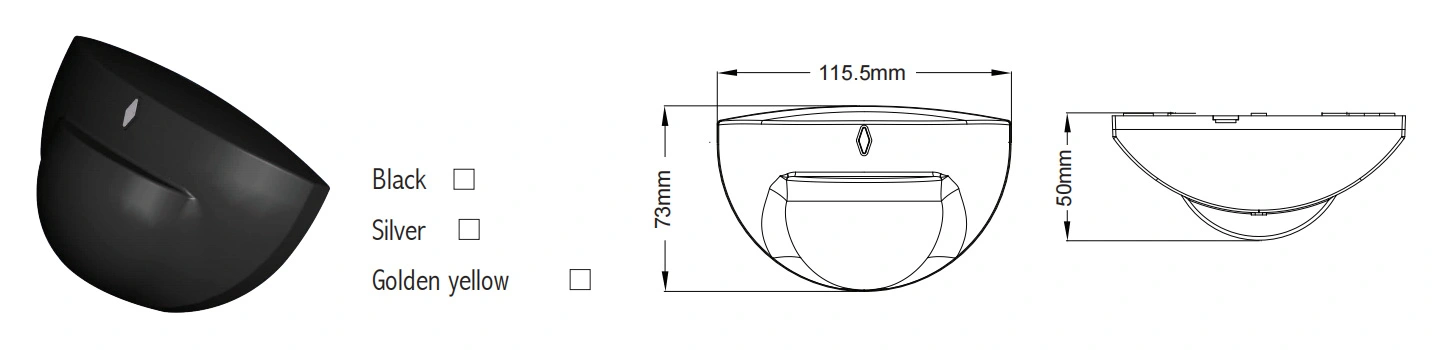

| สีปก | ดำ/เงิน/เหลืองทอง | |
| นั่งติดตั้ง | การติดตั้งผนัง | |
| ความสูงในการติดตั้ง | 2.0 ม. ถึง 3.5 ม | |
| มุมการตรวจจับ | สามารถติดตั้งได้ 90° (ติดผนัง) aoocording ตามความต้องการของลูกค้า | |
| ช่วงการตรวจจับ | 1 ม. (ความไวสูงสุด โพรบตั้งฉากกับพื้น) 7 ม. (ความไวสูงสุด, โพรบไปข้างหน้า) |
|
| อุณหภูมิในการทำงาน | -20°ซ~50°ซ | |
| ความชื้นในการทำงาน | <93% ความชื้นสัมพัทธ์ | |
1. ใช้โมดูลเซ็นเซอร์เรดาร์ไมโครเวฟ K band 24.125GHz ที่มีความน่าเชื่อถือสูง
2.ทำงานในสภาพแวดล้อมต่างๆ (ร้อน ชื้น เสียงดังและมีลมแรง ดูดได้เหมือนรถหรือสัตว์เคลื่อนที่)
3. การออกแบบขนาดเล็กและใช้งานได้จริงใช้กันอย่างแพร่หลายสำหรับประตูตรวจจับประเภทต่างๆ
4. นำเทคโนโลยีการตรวจจับขั้นสูงขององค์การอนามัยโลกมาใช้ซึ่งไม่เป็นอันตรายต่อสุขภาพ

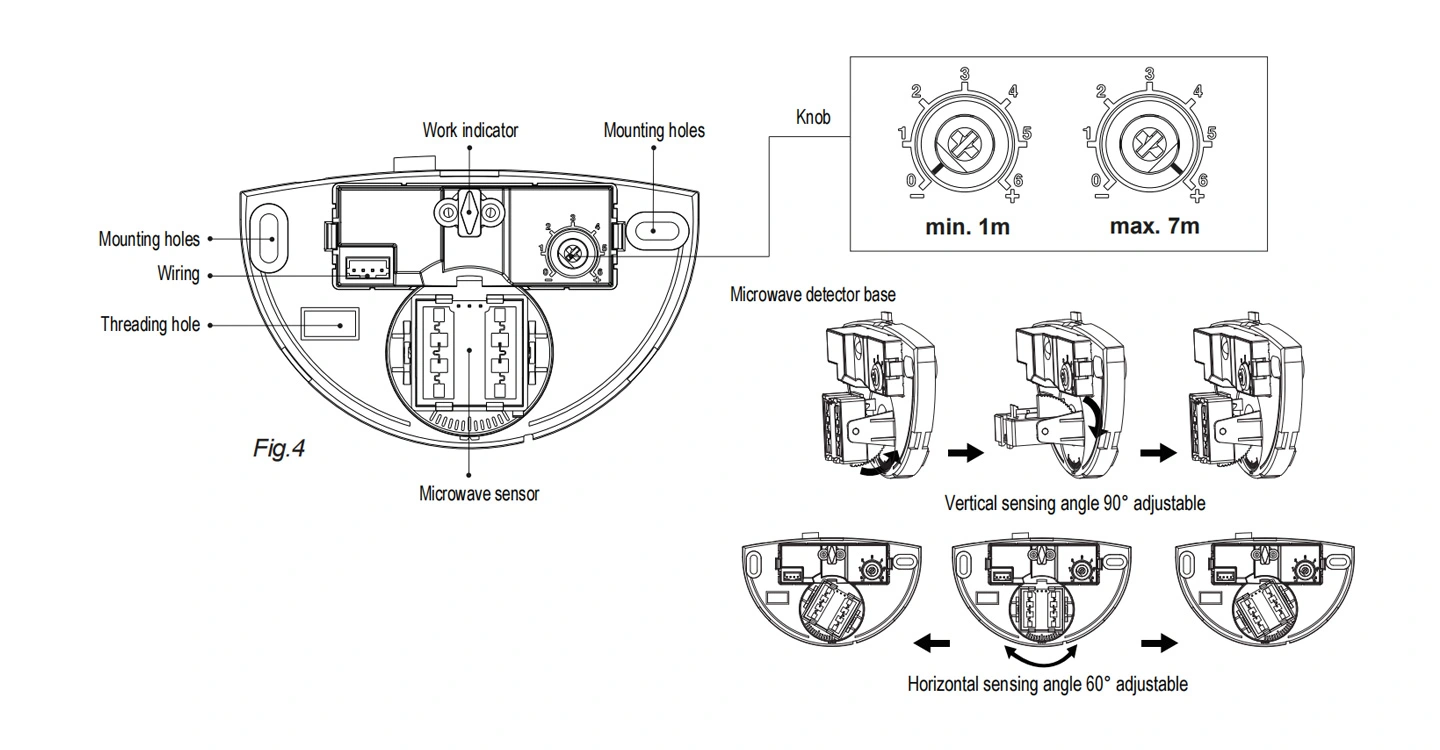

5. ระยะการตรวจจับและมุมสามารถปรับได้เพื่อตอบสนองความต้องการของฉากต่างๆ

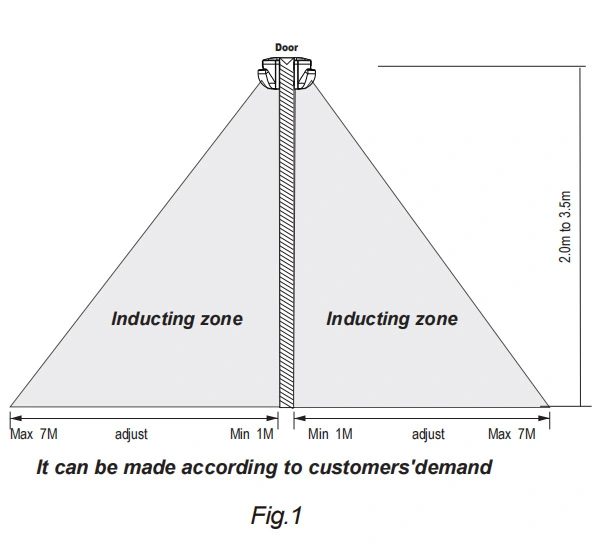

หากต้องการหมุนทวนเข็มนาฬิกาจนสุดคือระยะห่างขั้นต่ำ (ประมาณ 1 ม.) หมุนทวนเข็มนาฬิกาจนสุดคือระยะสูงสุด (ประมาณ 7 ม.) หากความสูงของบุคคล
รูปร่างและความเร็วในการเคลื่อนที่เปลี่ยนไป การตรวจจับก็จะเปลี่ยนไปเช่นกัน กล่าวคือ ความเร็วที่สูงขึ้นจะทำให้ระยะการตรวจจับสั้นลง
ระยะการตรวจจับนี้คือระยะห่างที่ปรับเมื่อเครื่องตรวจจับหันหน้าไปทางด้านหน้า เมื่อติดตั้งเซ็นเซอร์จะเป็นการปรับมุมการตรวจจับ
และระยะห่างตามสถานที่จริง เพียงให้แน่ใจว่ามีระยะการตรวจจับเพียงพอที่จะเปิดประตู อย่าตั้งค่าการตรวจจับอีกต่อไป
เว้นระยะห่างในกรณีที่เกิดการผิดประตูจากคนหรือรถยนต์ที่ผ่านไปมา
หมายเหตุ: เมื่อใช้ผลิตภัณฑ์นี้ โปรดปรับความไว (ช่วงการตรวจจับ) เป็นค่าที่เหมาะสมแต่สูงสุดเพื่อหลีกเลี่ยง
ปฏิกิริยาผิดปกติที่เกิดจากการตรวจจับการเคลื่อนไหวที่ไม่ถูกต้องได้ง่ายโดยใบไม้และม่านที่พัด สัตว์เล็ก ๆ หรือการรบกวน
ของโครงข่ายไฟฟ้าและอุปกรณ์ไฟฟ้า ทั้งหมดที่กล่าวมาข้างต้นจะนำไปสู่ปฏิกิริยาข้อผิดพลาด เมื่อสินค้าไม่ทำงานตามปกติ
โปรดลองลดความไวอย่างเหมาะสมแล้วทดสอบการเคลื่อนไหวของมนุษย์จะทำให้เกิดการเหนี่ยวนำเซ็นเซอร์ดังนั้นเมื่อคุณอยู่ภายใต้
การทดสอบฟังก์ชั่นโปรดออกจากบริเวณการเหนี่ยวนำและอย่าเคลื่อนไหวเพื่อป้องกันไม่ให้เซ็นเซอร์ทำงานอย่างต่อเนื่อง

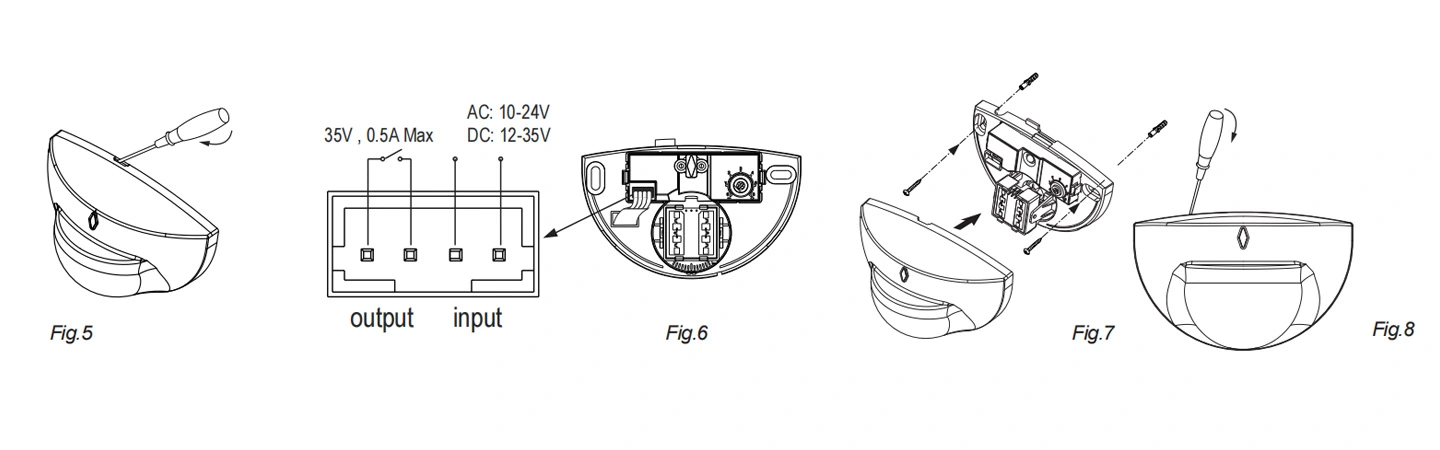

ขั้นตอนที่ 1 ถอดฝาครอบออกก่อนที่จะติดตั้งผลิตภัณฑ์ (ตามรูปที่ 5)
ขั้นตอนที่ 2 ทำเครื่องหมายตำแหน่งรูด้วยดินสอหลังจากกำหนดตำแหน่งที่คุณต้องการติดตั้งผลิตภัณฑ์
หมายเหตุ:หากเป็นผนังไม้ไม่จำเป็นต้องใช้สกรูขยายพลาสติกเพียงแค่ขันสกรูด้วยไขควง
ขั้นตอนที่ 3 เจาะรูบนผนังที่มีเครื่องหมายดินสอด้วยสว่านไฟฟ้า และให้พลาสติกขยายตัวภายในรู
ขั้นตอนที่ 4 เชื่อมต่อสายเคเบิลเข้ากับผลิตภัณฑ์ผ่านทางช่องเปิดสายเคเบิล (ดังรูปที่ 6)
ขั้นตอนที่ 5 ใช้สกรูติดตั้งฐานบนตำแหน่งที่เลือกและปรับปุ่ม (ดังรูปที่ 7)
ขั้นตอนที่ 6 ติดฝาครอบเข้ากับฐานที่ติดตั้งไว้บนผนัง (ดังรูปที่ 7)
เปิดเพื่อปรับเซนเซอร์หลังการติดตั้ง: ใส่ไขควงเข้าไปในข้อต่อระหว่างฝาครอบและฐาน แล้วงัดฝาครอบ (รูปที่ 8)
สถานการณ์ต่อไปนี้จะทำให้เกิดปฏิกิริยาผิดพลาด
1、การติดตั้งบนวัตถุที่โยกจะทำให้เกิดข้อผิดพลาด
2、ม่านสั่นที่ถูกลมพัดจะทำให้เกิดข้อผิดพลาด กรุณาเลือกสถานที่ติดตั้งที่เหมาะสม
3、การติดตั้งในบริเวณที่มีการจราจรหนาแน่นจะทำให้เกิดข้อผิดพลาด
4、ประกายไฟที่เกิดจากอุปกรณ์บางชนิดที่อยู่ใกล้เคียงจะทำให้เกิดปฏิกิริยาผิดพลาด
